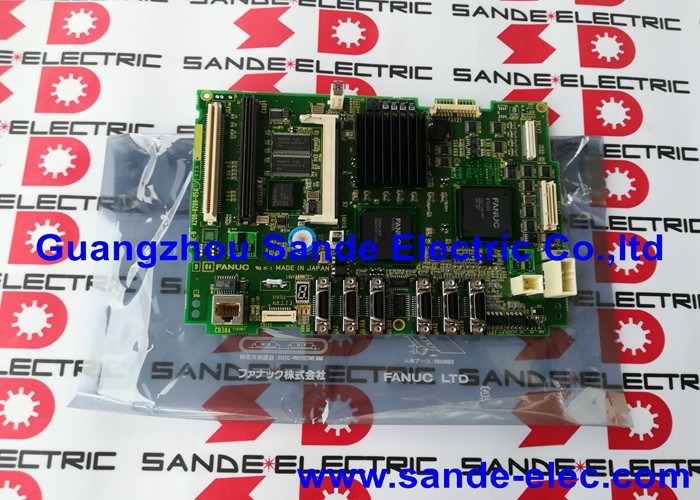

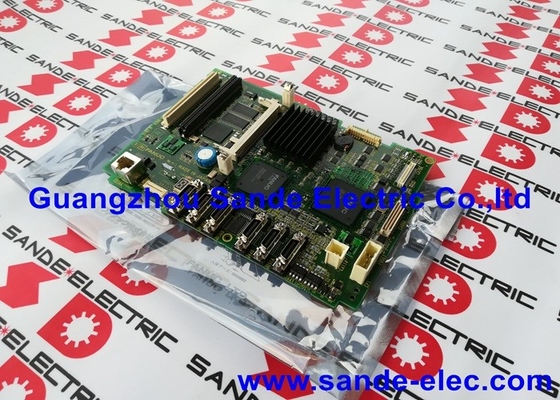

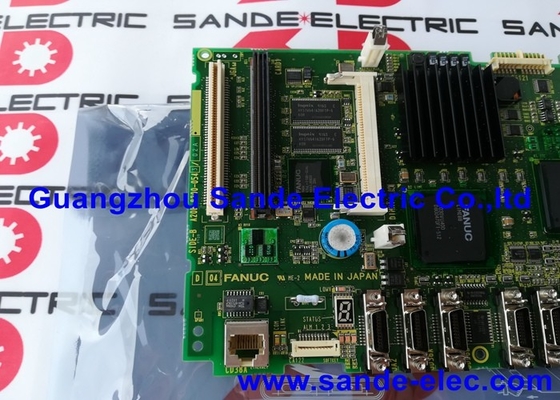

Nuovo e originale FANUC A20B-8200-0543 Board A20B82000543 A2OB-82OO-O543

A20B-8200-0543 FANUC 0i-D PCB principale A3 5VDC / 9W / 0.45kg / Ethernet / 0i-MD / 0i-TD / Yellow Backplane

La generazione che definisce la Commissione

La serie 0i-D di FANUC è la piattaforma 0i di quarta generazione, posizionata come il CNC standard di FANUC per macchine utensili di uso generale.La generazione "D" ha introdotto diversi aggiornamenti di capacità dal precedente 0i-C: risposta servo potenziata con l'opzione di controllo corrente HRV3, un PMC ampliato (dalla classe SA1 alla classe SB7) e la funzione Ethernet PC integrata come caratteristica di serie.

L'A20B-8200-0543 è la scheda principale A3 il nucleo fisico dell'unità di controllo 0i-D. Tutti gli altri componenti della CNC si collegano o si collegano attraverso questa scheda: la scheda dell'asse,Modulo di memoria FROM/SRAM, schede grafiche/video e schede di opzioni di comunicazione.

Specificità principali

Funzionalità Ethernet PC integrata

La porta Ethernet dell'A20B-8200-0543 consente diverse modalità operative per il sistema 0i-D:

Rete DNC:I programmi parti vengono trasmessi via Ethernet da un server di impianto direttamente al buffer di esecuzione CNC.

Raccolta dei dati:Lo stato della macchina, i dati di esecuzione del programma e i numeri di produzione possono essere trasmessi ai sistemi di gestione dell'impianto tramite la rete Ethernet dell'impianto.

Gestione remota dei file:Le librerie di programmi memorizzate su un server di rete sono accessibili dalla macchina, semplificando gli ambienti di produzione multi-programma.

Queste funzionalità di connettività sono native della scheda A20B-8200-0543 non sono necessarie carte di opzione di comunicazione aggiuntive per il funzionamento Ethernet standard.

Scenari di applicazione

0i-D guasto della scheda principale:Un centro di lavorazione CNC 0i-MD non si avvia, non mostra alcuna risposta sul display.Sostituzione e ripristino dei parametri restituire la macchina alla produzione.

Fallimento della porta Ethernet:Un centro di tornitura 0i-TD perde la sua funzione Ethernet DNC. La porta Ethernet dell'A20B-8200-0543 è confermata difettosa. La sostituzione della scheda ripristina la capacità di streaming di rete.

Domande frequenti

Q1: Quali denominazioni di sistema 0i-D sono compatibili con l'A20B-8200-0543?

Sistema compatibile confermato: serie A02B-0319-Bxxx (0i-MD). Per 0i-TD e altre varianti 0i-D, confermare la designazione specifica del sistema dal manuale hardware del controller.La designazione del tipo di scheda A3 deve corrispondere alla configurazione dell'unità di controllo installata..

D2: L'indirizzo MAC Ethernet cambierà dopo la sostituzione dell'A20B-8200-0543?

Sì, l'indirizzo MAC è associato all'hardware Ethernet della scheda e sarà diverso sulla scheda di ricambio.aggiornare eventuali prenotazioni DHCP o assegnazioni IP fisse nella rete dell'impianto basate sull'indirizzo MAC originale della scheda. Reinserire i parametri della rete Ethernet (indirizzo IP, subnet, gateway) se sono stati memorizzati nei parametri del sistema CNC che non sono sopravvissuti al cambiamento della scheda.

D3: L'A20B-8200-0543 è compatibile con i sistemi di generazione 0i-C o 0i-B?

Le schede principali 0i-D (A20B-8200-0543) e 0i-C (serie A16B-3200-049x) non sono intercambiabili.Sostituire sempre la scheda principale con la generazione corretta e il tipo di scheda per l'unità di controllo installata.

D4: Che tipo di raffreddamento è necessario per l'A20B-8200-0543?

La circolazione forzata dell'aria è obbligatoria, il raffreddamento da convezione naturale è insufficiente, i ventilatori interni dell'unità di controllo CNC forniscono il flusso d'aria richiesto, prima e dopo ogni manutenzione, il sistema di raffreddamento è in grado di mantenere il livello di aria necessario per il funzionamento.verificare il funzionamento dei ventilatori di raffreddamentoL'operatività dell'A20B-8200-0543 senza adeguato flusso d'aria in un ambiente superiore a 55°C accorcerà la sua durata di servizio e aumenterà il rischio di guasto prematuro.

D5: Quante conoscenze tecniche richiede la sostituzione dell'A20B-8200-0543?

Il processo di sostituzione prevede: l'esecuzione di un backup completo di SRAM e FROM prima di avviare; lo smontaggio dell'unità LCD/MDI per accedere all'alloggiamento giallo;Trasferimento accurato di tutti i moduli di opzione, FROM/SRAM, scheda video) alla scheda di sostituzione; ripristinare tutti i dati di backup; e configurare le impostazioni di Ethernet.I tecnici che non hanno familiarità con l'hardware 0i-D dovrebbero lavorare a fianco di un ingegnere di assistenza FANUC qualificato per la prima sostituzione.
