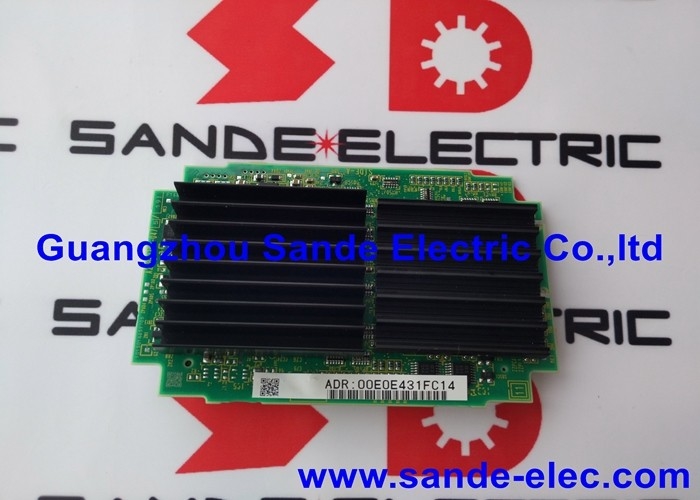

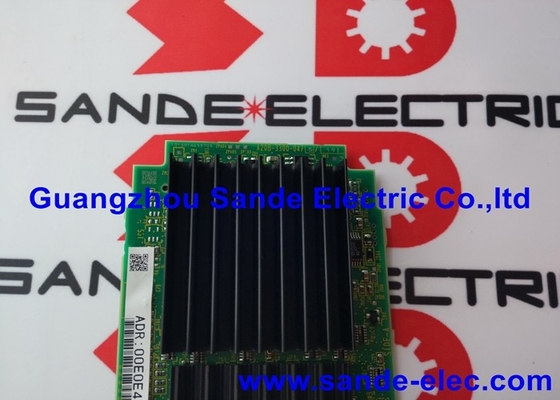

Scheda CPU Fanuc usata A20B-3300-0475 A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | Modulo CPU FANUC A3: DRAM integrata da 128 MB/scheda principale di tipo A3/processore combinato e scheda di memoria funzionante

Modulo CPU: il processore nel cuore del CNC

Il modulo CPU del CNC è responsabile di ogni calcolo eseguito dal sistema di controllo. Ogni passo di interpolazione (la conversione di una velocità di avanzamento comandata in incrementi di posizione dell'asse di un periodo di interpolazione alla volta) avviene in questo modulo. Lo stesso vale per la scansione ladder PMC, il rendering del display, la gestione delle comunicazioni e l'elaborazione diagnostica del sistema.

L'A20B-3300-0475 integra due risorse essenziali su un'unica scheda:

Il nucleo del processore:La CPU che esegue il software operativo CNC, elabora il programma in codice G, coordina il movimento multiasse e gestisce tutte le attività in tempo reale e in background.

RAM da 128 MB:La memoria di lavoro del processore. Ogni variabile, ogni risultato dell'interpolazione, ogni blocco di programma nel buffer look-ahead e ogni stato del sistema in background occupa spazio in questa DRAM durante il funzionamento.

La combinazione di entrambi su un'unica scheda significa che una singola sostituzione A20B-3300-0475 risolve i guasti della CPU e i guasti della DRAM in un unico scambio di parti, mantenendo la configurazione corretta senza la complessità di gestire moduli separati di processore e DRAM.

Specifiche chiave

DRAM da 128 MB: cosa supporta nel funzionamento CNC

L'allocazione di DRAM da 128 MB riflette le esigenze di elaborazione della piattaforma CNC servita da questo modulo. Diverse funzionalità operative beneficiano o richiedono una notevole memoria di lavoro:

Previsione del percorso utensile:Il CNC legge in anticipo il programma, calcolando i futuri blocchi di movimento prima che il blocco corrente termini l'esecuzione, per mantenere una velocità di avanzamento costante intorno agli angoli e alle curve. Un buffer look-ahead più ampio (supportato da più DRAM) produce contornature più uniformi a velocità di avanzamento più elevate.

Interpolazione simultanea multiasse:Per ogni ciclo di interpolazione, il CNC deve mantenere simultaneamente i comandi di posizione, i valori di feedback, i valori di errore e i valori di uscita con guadagno modificato per ciascun asse attivo. Con conteggi di assi più elevati, i requisiti di memoria per ciclo si adattano di conseguenza.

Software di sistema e opzioni:Vengono caricati il ​​software operativo CNC e il software delle opzioni attive (opzioni di contornatura, opzioni di comunicazione, librerie macro personalizzate).

FROM nella DRAM all'avvio e rimangono residenti durante il funzionamento. 128 MB possono ospitare un'immagine software completa senza compromettere lo spazio disponibile per i dati di runtime.

Scenari applicativi

Allarme modulo CPU/DRAM su CNC tipo A3:Un CNC FANUC con scheda madre di tipo A3 genera allarmi che indicano un guasto della scheda CPU. I moduli FROM e la SRAM sono confermati intatti. La sostituzione dell'A20B-3300-0475 risolve l'errore e il CNC ricarica il suo software da FROM nella DRAM del nuovo modulo.

Riserva pianificata:Un'officina meccanica che utilizza sistemi CNC con schede principali di tipo A3 mantiene un A20B-3300-0475 come ricambio critico locale, consentendo una risposta immediata a un guasto del modulo CPU.

Domande frequenti

D1: L'A20B-3300-0475 è uguale all'A20B-3300-0472: entrambi hanno 128 MB di DRAM?

Condividono la stessa capacità DRAM di 128 MB ma servono diverse piattaforme CNC. L'A20B-3300-0472 è il modulo di tipo A6 per la Serie 30i; l'A20B-3300-0475 è il tipo A3. Le designazioni A3 e A6 riflettono diverse interfacce di connettori e configurazioni di processori abbinate a diverse generazioni di CNC. Non sono intercambiabili.

D2: Dopo aver sostituito l'A20B-3300-0475, come fa il CNC a ricaricare il suo software operativo?

Il software del sistema CNC è memorizzato nei moduli FROM (Flash ROM) — elementi plug-in separati sulla scheda principale. Alla prima accensione dopo aver installato il nuovo A20B-3300-0475, il processo di avvio del CNC carica il software operativo dai moduli FROM nella DRAM da 128 MB del nuovo modulo. Ciò avviene automaticamente. Il contenuto FROM viene preservato attraverso la sostituzione del modulo CPU.

Q3: La sostituzione dell'A20B-3300-0475 cancella i parametri CNC?

No. I parametri CNC risiedono nei moduli SRAM: moduli alimentati da batteria separati dalla scheda CPU. Il contenuto della SRAM non viene influenzato dalla sostituzione del modulo CPU. Dopo aver installato il nuovo A20B-3300-0475, il CNC legge normalmente i parametri dai moduli SRAM.

Q4: Quali sono i sintomi diagnostici di un A20B-3300-0475 guasto?

I sintomi includono: il sistema non riesce a completare l'avvio (si ferma a metà dell'inizializzazione); ripristini casuali durante il funzionamento non correlati ad eventi della macchina; Allarmi di parità RAM o allarmi di sistema che puntano alla scheda CPU; Il CNC si accende ma il display rimane vuoto o mostra contenuti errati. Gli errori di tipo memoria possono mostrare un comportamento intermittente sotto carico o a temperatura.

Q5: È possibile riparare l'A20B-3300-0475 a livello dei componenti?

La riparazione del modulo CPU è tecnicamente possibile presso centri di assistenza specializzati in elettronica CNC per modalità di guasto che coinvolgono componenti discreti (condensatori di bypass, driver di interfaccia di memoria). Per le macchine in produzione in cui i costi di fermo macchina sono elevati, la sostituzione modulo per modulo è generalmente preferita rispetto ai tempi di consegna più lunghi della riparazione della scheda. Entrambe le opzioni sono valide a seconda dell'urgenza e dello stock disponibile.
