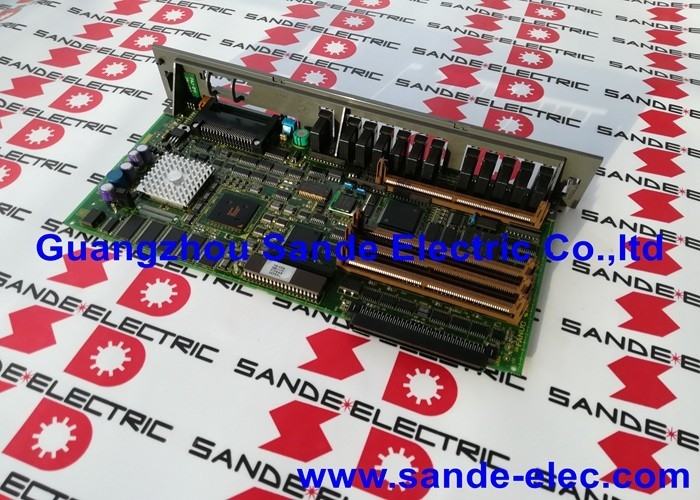

Fanuc A16B-3200-0362 PC board testato in buone condizioni A16B32000362 A16B-32OO-O362

A16B-3200-0362∙ FANUC FS0i / 0i-A CNC Main CPU Board Intel 486DX2 / SAS2 ASIC / F0i-A Master PCB

La scheda principale contro la scheda CPU A Critical Distinction

La maggior parte degli articoli della serie A20B-3300 sono schede CPU plug-in ¢ piccoli moduli inseriti in una scheda principale separata.E' la scheda principale stessa, il PCB principale su cui sono montati tutti gli altri componenti..

Questa scheda contiene il processore 486DX2, l'ASIC SAS2, i connettori di bus per i PCB opzionali, le prese del modulo di memoria (FROM, DRAM, SRAM), la logica PMC integrata,e circuiti di interfaccia I/O della macchinaOgni scheda e modulo dell'unità di controllo 0i-A si collega all'A16B-3200-0362 o attraverso di essa.

Specificità principali

486DX2 e SAS2 2 Due processori, un unico scopo

Intel 486DX2:Gestisce il sistema operativo CNC, l'interfaccia utente, la gestione dei programmi, i calcoli anticipati e la comunicazione tra sistemi.Esegue a 66 MHz internamente attraverso la caratteristica moltiplicazione del 486DX2L'unità a virgola galleggiante integrata (FPU) fornisce calcoli trigonometrici e a virgola galleggiante accelerati da hardware necessari per l'interpolazione.

SAS2 (ASIC di sistema servo-asse):Un circuito integrato applicativo specifico progettato da FANUC che gestisce l'aritmetica del servo loop in tempo reale.Sgomberando questo compito di grande importanza dal 486DX2Questa divisione del lavoro consente a entrambi gli elementi di elaborazione di rimanere entro i loro budget di elaborazione in tempo reale: il 486DX2 concentrandosi sulla logica CNC, il SAS2 concentrandosi sulla servodinamica.

Scenari di applicazione

Fallimento completo del CNC 0i-A:Un centro di tornitura con FANUC 0i-A CNC non risponde all'accensione ∙ nessun display, nessuna potenza dell'asse, nessuna attività del pannello dell'operatore.La scheda principale A16B-3200-0362 è identificata come il guastoUna scheda di ricambio, combinata con un parametro e un programma di ripristino dal backup, restituisce la macchina alla piena produzione.

0i-A ristrutturazione delle macchine:Un rivenditore di macchine utensili che rinnova una vecchia macchina CNC 0i-A sostituisce l'A16B-3200-0362 come parte di una revisione completa dell'unità di controllo,ripristinare la durata di vita della scheda principale insieme ad altri componenti elettronici invecchiati.

Domande frequenti

Q1: Qual è la procedura raccomandata per il backup dei dati prima di sostituire l'A16B-3200-0362?

Backup: (1) tutti i parametri CNC tramite la funzione di backup ALL IO del CNC su supporti esterni (carta CF, USB o RS-232C); (2) tutti i programmi di parti memorizzati; (3) dati di offset utensile e di offset di lavoro;(4) programma di scala PMC e parametri PMC(5) masterizzazione dei dati se la macchina utilizza codificatori assoluti.il ripristino della macchina dopo la sostituzione della scheda principale richiede di contattare il costruttore della macchina utensile per i dati dei parametri originali un processo che può causare lunghi tempi di fermo.

D2: L'A16B-3200-0362 può funzionare con il software CNC 0i-MA (centro di lavorazione) e 0i-TA (centro di tornitura)?

L'hardware della scheda principale A16B-3200-0362 è comune alla piattaforma 0i-A indipendentemente dal tipo di macchina.L'immagine del software CNC memorizzata nel modulo FROM determina se il sistema funziona come configurazione di centro di lavorazione (0i-MA) o di centro di tornitura (0i-TA)La scheda stessa non distingue tra M-type e T-type, ma la configurazione del software.

D3: L'A16B-3200-0362 è compatibile con i sistemi CNC 0i-B?

No. Le generazioni 0i-A e 0i-B utilizzano diversi hardware della scheda principale con diverse implementazioni di processori e ASIC, diverse interfacce dei moduli di memoria e diverse specifiche di bus di schede opzionali.Queste schede non sono intercambiabili, prima di ordinare una scheda principale, verificate la generazione 0i dalla targa CNC della macchina.

D4: Cosa succede se l'ASIC SAS2 fallisce sull'A16B-3200-0362?

Il SAS2 è saldato direttamente sulla scheda principale del circuito stampato ̇ non è un componente sostituibile separatamente.I sintomi del guasto di SAS2 si manifestano tipicamente come allarmi servo-correlati che appaiono immediatamente sull'asse di attivazione dell'alimentazione, senza corrispondente guasto del motore o del codificatore il servo loop non può completare l'elaborazione, causando l'allarme del CNC prima dell'inizio del movimento dell'asse.

D5: Quanti pannelli di opzioni possono essere collegati all'A16B-3200-0362?

La scheda principale A16B-3200-0362 fornisce slot per schede opzionali per le opzioni di configurazione dell'0i-A: schede di interfaccia servo, schede di comunicazione e moduli grafici.Il numero totale di slot per carte di opzione è definito dal layout della scheda principale e dal design del sistema 0i-A. Per la capacità di configurazione specifica del sistema 0i-A, consultare il manuale di connessione (hardware) della serie 0i di FANUC per il sistema di generazione A,che documenta l'assegnazione delle slot del board delle opzioni e i limiti di configurazione fisica.
