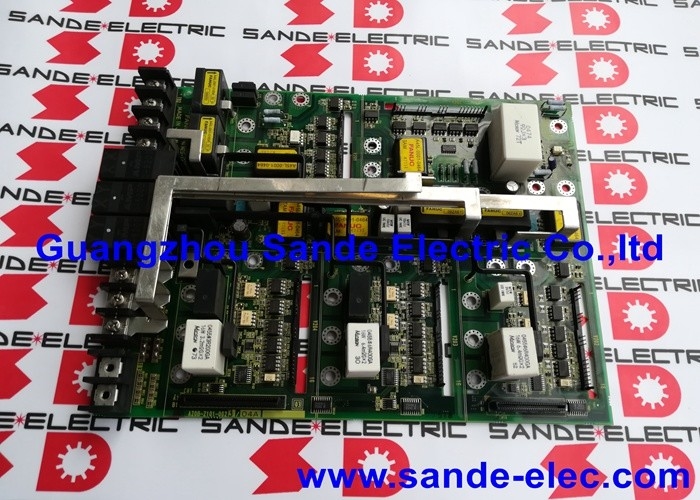

FANUC A20B-2101-0023 | PCB del servoazionamento Alpha i: serie A20B-2101/scheda di azionamento del servoamplificatore

A20B-2101 — Serie di schede per servoazionamento Alpha i

A20B-2101-0023 è un PCB per servoazionamento della serie A20B-2101 di FANUC, la famiglia di schede di azionamento utilizzata all'interno dei servoamplificatori FANUC Alpha i SVM (Servo Valve Module). Nell'architettura Alpha i SVM, la scheda di comando è lo strato circuitale tra la scheda di controllo dell'amplificatore e il suo stadio di potenza IGBT. Traduce i comandi di servocontrollo dalla scheda di controllo nei segnali di comando del gate che commutano i transistor di potenza e instrada le misurazioni del feedback di corrente dallo stadio di potenza al circuito di servo della scheda di controllo.

All'interno della serie A20B-2101, ciascun suffisso identifica la scheda di pilotaggio per una specifica variante dell'amplificatore Alpha i SVM. Il -0023 è una variante precedente della serie A20B-2101 rispetto ai successivi -0040, -0041 e varianti correlate. Diversi numeri di suffisso all'interno di A20B-2101 corrispondono a diverse generazioni di Alpha i SVM, diverse classi attuali o diverse configurazioni di interfaccia. La variante -0023 serve la posizione dell'amplificatore definita per la quale è stata progettata.

Quando l'A20B-2101-0023 si guasta, il servoamplificatore generalmente produce allarmi dello stadio di potenza (sovracorrente, errore di fase, errore IPM o allarme bus CC) quando l'azionamento viene alimentato sotto carico del motore. Si tratta di allarmi del percorso di corrente che hanno origine nel gate drive della scheda di comando o nei circuiti di rilevamento della corrente, in contrapposizione agli allarmi di comunicazione che puntano alla scheda di controllo.

Specifiche chiave

Scheda di azionamento e scheda di controllo: stesso amplificatore, funzioni diverse

L'amplificatore Alpha i SVM ospita due PCB primari:

Carta di controllo— riceve comandi di movimento dal CNC tramite fibra ottica FSSB, esegue l'algoritmo di servocontrollo, produce comandi attuali.

Scheda di azionamento (A20B-2101-0023)— riceve comandi di corrente dalla scheda di controllo, genera segnali di pilotaggio del gate IGBT, misura le correnti di fase del motore.

Per identificare quale scheda è guasta è necessario leggere il codice di allarme guasto:

• Allarmi dello stadio di potenza (sovracorrente, IPM, guasto di fase) → scheda di azionamento sospetta
• Allarmi di comunicazione FSSB, errori di inizializzazione del servo → scheda di controllo sospetta

Domande frequenti

Q1: In cosa differisce A20B-2101-0023 da A20B-2101-0040?

Entrambi sono PCB di azionamento della serie A20B-2101 Alpha i SVM. Il -0023 è una variante di design precedente; il -0040 è una variante successiva. Sono progettati per diverse configurazioni di amplificatori SVM: compatibili con diverse generazioni di amplificatori Alpha i, classi attuali o revisioni dell'interfaccia. Confermare il codice articolo sull'etichetta della scheda installata prima di ordinare; le due varianti non sono intercambiabili senza confermare la compatibilità specifica dell'amplificatore.

D2: L'A20B-2101-0023 può essere testato funzionalmente al di fuori dell'amplificatore SVM completo?

No. Un test funzionale significativo richiede che il modulo amplificatore SVM completo funzioni sotto il carico del motore. Il circuito di azionamento del gate funziona solo quando è presente la tensione del bus CC e la scheda di controllo comanda corrente: condizioni disponibili solo nell'unità di azionamento completamente assemblata. L'approccio valido è il test di scambio con una scheda confermata valida nel modulo completo.

Q3: Quali codici di allarme suggeriscono che A20B-2101-0023 è la fonte del guasto?

Codici di allarme dello stadio di potenza - allarme FANUC 6 (sovracorrente), guasto IPM, guasto del bus CC o allarmi di perdita di fase - visualizzati quando il motore è energizzato e sotto carico sulla scheda dell'azionamento. Questi allarmi indicano un guasto nel comando del gate del transistor o nei circuiti di misurazione della corrente, entrambi sulla scheda di comando. È più probabile che gli errori di comunicazione FSSB o gli allarmi all'avvio del sistema prima dell'inizio del movimento indichino la scheda di controllo.

Q4: Sono presenti interruttori di configurazione sull'A20B-2101-0023 che devono essere impostati correttamente?

Le schede di azionamento Alpha i SVM della serie A20B-2101 possono essere dotate di DIP switch per i parametri di interfaccia dell'asse. Prima di rimuovere la scheda originale, fotografare o registrare tutte le posizioni degli interruttori. La scheda sostitutiva deve essere configurata in modo identico. Impostazioni errate dell'interruttore producono guasti VRDY o codici di allarme diversi dal guasto originale.

Q5: Da dove viene acquistato l'A20B-2101-0023?

Attraverso il mercato post-vendita dei servoazionamenti FANUC Alpha i, rivenditori di PCB di azionamenti Alpha i SVM, specialisti di riparazioni CNC FANUC e fornitori in eccedenza testati. Confermare A20B-2101-0023 specificatamente dall'etichetta della scheda installata. La serie A20B-2101 contiene molteplici varianti di schede di azionamento strettamente correlate: il suffisso esatto è il parametro di selezione.
