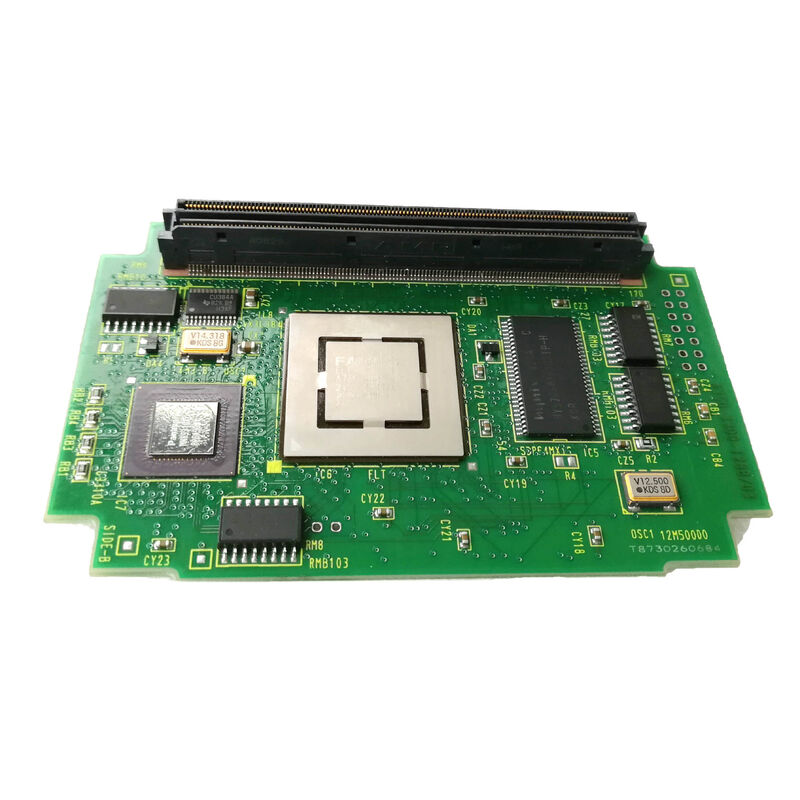

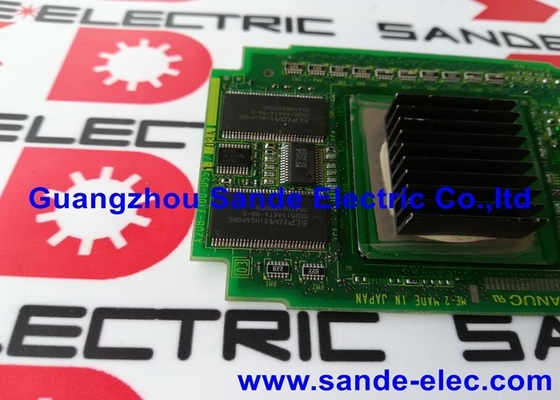

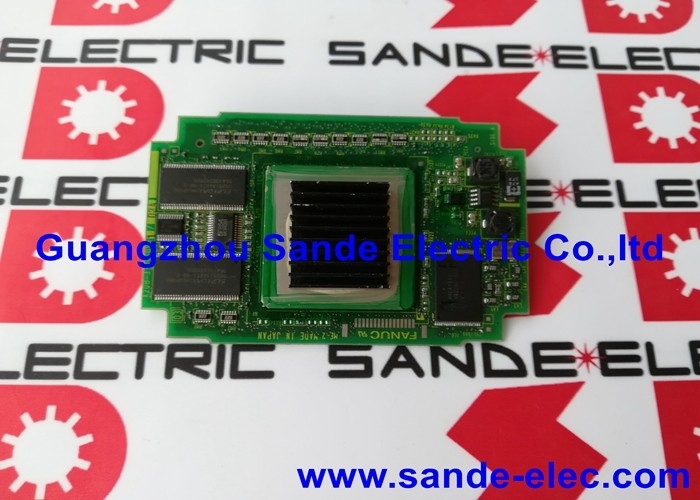

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

A20B-3300-0551 | Modulo interfaccia utente grafica FANUC - DRAM da 128 MB / Processore display dedicato / Funzione PC CNC / Serie A20B-3300

GUI: un processore interamente dedicato al punto di vista dell'operatore

L'A20B-3300-0551 non è un modulo CPU principale. È qualcosa di più specifico: aModulo di interfaccia utente grafica, dedicato esclusivamente a tutto ciò che l'operatore vede e con cui interagisce sul display del CNC.

L'architettura FANUC per i sistemi CNC avanzati suddivide la responsabilità di elaborazione tra due moduli separati:

Modulo CPU principale:Gestisce l'interpolazione del movimento, la coordinazione dei servo, la scala PMC e tutte le funzioni di controllo della macchina. Il suo carico di lavoro è determinato dalla macchina in funzione: velocità di taglio, numero di assi, complessità del programma.

Modulo GUI (A20B-3300-0551):Gestisce la pipeline di visualizzazione: rendering della grafica del percorso strumento, gestione delle schermate dei menu, guida del controller del display e supporto dell'ambiente software delle funzioni del PC. Il suo carico di lavoro dipende dall'attività del display e da eventuali applicazioni funzionali del PC in esecuzione.

Mantenendo l'elaborazione della GUI su un modulo dedicato, FANUC garantisce che l'operatore ottenga sempre un display reattivo indipendentemente dal carico pesante della CPU principale con la coordinazione dei servomotori e l'esecuzione del programma. Un CNC 30i ricco di opzioni che elabora la contornatura simultanea a 5 assi aggiornerà comunque il suo display senza problemi perché il modulo GUI lo gestisce in modo indipendente.

Specifiche chiave

Perché 128 MB per l'elaborazione della visualizzazione

128 MB sono un'allocazione DRAM sostanziale per quello che potrebbe sembrare un "tabellone". La capacità è giustificata dalle molteplici richieste simultanee poste al modulo GUI:

Gestione buffer di visualizzazione:I display LCD a colori con risoluzione 1024×768 richiedono circa 3 MB per frame buffer a colori. Con il doppio buffering (buffer anteriore più buffer posteriore per aggiornamenti dello schermo senza sfarfallio), la sola memoria del display consuma 6 MB per schermo.

Rendering del percorso utensile 3D:La grafica 3D in tempo reale del percorso di taglio programmato, che mostra la traiettoria dell'utensile attraverso il pezzo, richiede la memorizzazione di dati geometrici, l'esecuzione di calcoli di proiezione da 3D a 2D e l'aggiornamento dell'immagine renderizzata man mano che il programma avanza. Questo è impegnativo dal punto di vista computazionale e richiede molta memoria.

Durata delle funzioni del PC:Il livello funzionale del PC gestisce un ambiente operativo insieme al CNC. Questo ambiente, compreso il software applicativo, i buffer di dati e gli stack di comunicazione, occupa una parte sostanziale dei 128 MB. Il resto è condiviso tra le funzioni di visualizzazione e il sovraccarico del sistema operativo.

Gestione dello stato dello schermo:Visualizzazioni di schermate multiple (MODIFICA, MDI, OFFSET, DIAGNOSI, GRAFICO) mantengono simultaneamente il loro stato corrente in modo che il passaggio da una schermata all'altra sia istantaneo. Mantenere tutti questi stati dello schermo in memoria richiede una DRAM significativa.

Scenari applicativi

Errore del modulo GUI: display bloccato ma CNC in esecuzione:Un CNC FANUC con funzione PC sviluppa una visualizzazione congelata. La macchina continua a tagliare (la CPU principale non è interessata), ma il pannello operatore non risponde. Il guasto è identificato come A20B-3300-0551. La sostituzione ripristina il display e la funzionalità del PC.

Degrado delle prestazioni delle funzioni del PC:La funzione PC su un CNC FANUC serie i funziona sempre più lentamente nel tempo. È stato identificato l'invecchiamento dei componenti nei circuiti di memoria del modulo GUI. La sostituzione di A20B-3300-0551 ripristina la reattività delle funzioni originali del PC.

Domande frequenti

Q1: Qual è la differenza funzionale tra A20B-3300-0551 (modulo GUI) e un modulo CPU principale come A20B-3300-0479 (D3)?

Il modulo CPU D3 gestisce tutte le funzioni di controllo della macchina: esecuzione del codice G, controllo del servoasse, ladder PMC, comunicazione. Il modulo GUI (A20B-3300-0551) gestisce tutte le funzioni di visualizzazione: rendering dello schermo, grafica del percorso utensile, applicazioni delle funzioni del PC. Entrambi si collegano alla stessa scheda principale ma operano in domini di elaborazione dedicati. Un difetto in uno non influisce sulla funzione principale dell'altro.

D2: Il CNC può continuare la lavorazione se A20B-3300-0551 si guasta a metà programma?

La CPU principale continua a eseguire il programma: i servoassi continuano a muoversi, il PMC continua a essere eseguito. Tuttavia, l'operatore perde la visibilità di tutte le schermate del CNC. Il display si oscura o si blocca, rendendo impossibile monitorare lo stato del programma o avviare un arresto controllato tramite il pannello. La pratica più sicura consiste nel consentire il completamento del blocco di programma corrente in una posizione sicura prima di risolvere l'errore.

Q3: Quali piattaforme CNC utilizzano A20B-3300-0551?

La capacità DRAM da 128 MB e la designazione del modulo GUI sono associati ai sistemi CNC FANUC della generazione iB con funzione PC o opzioni di visualizzazione ad alta risoluzione, piattaforme in cui l'elaborazione della GUI è assegnata a un modulo dedicato anziché integrato sulla scheda principale. Confermare il modello CNC applicabile dalla documentazione hardware.

Q4: La sostituzione di A20B-3300-0551 influisce sui parametri o sui programmi della macchina?

No. I parametri e i programmi CNC sono memorizzati nei moduli SRAM e FROM sopra o vicino alla scheda principale, non nel modulo GUI. La sostituzione di A20B-3300-0551 non influisce sui dati di lavorazione. La capacità di taglio del CNC viene ripristinata immediatamente; la funzione di visualizzazione viene ripristinata all'inizializzazione del nuovo modulo.

D5: A20B-3300-0552 (il modulo adiacente) è correlato a A20B-3300-0551?

SÌ. A20B-3300-0552 è il codice articolo immediatamente adiacente all'interno dello stesso intervallo 055x della serie A20B-3300. Come con altre coppie adiacenti A20B-3300 (0602/0603 per i moduli Pentium MMX 21i-B), la coppia 0551/0552 probabilmente rappresenta moduli correlati: varianti di memoria o prestazioni diverse che servono la stessa categoria di funzioni GUI, o schede complementari all'interno della stessa architettura di visualizzazione.
