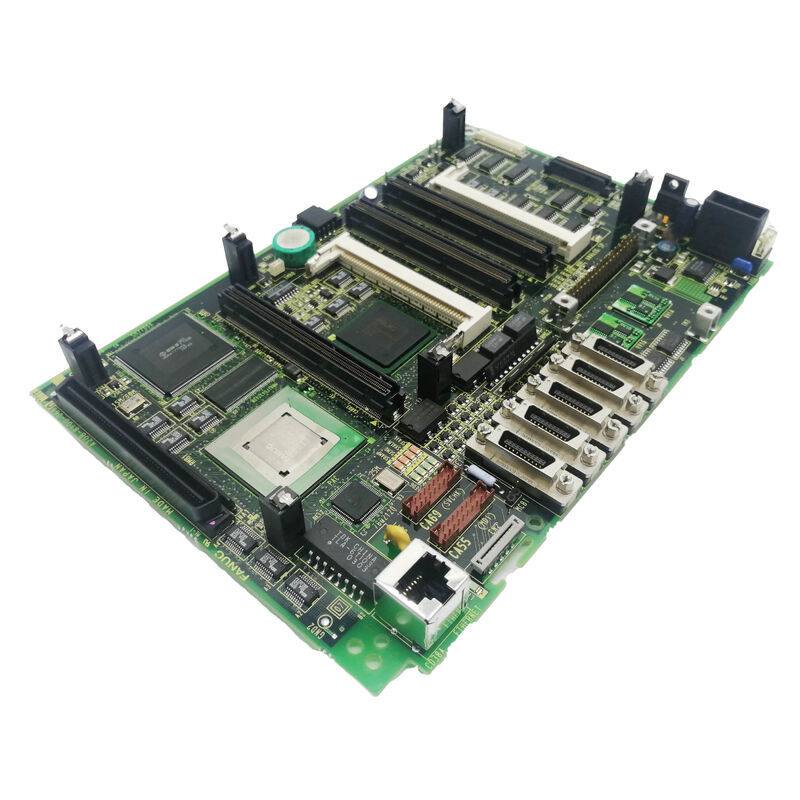

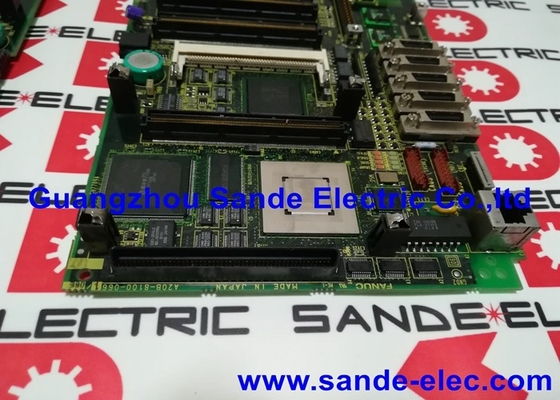

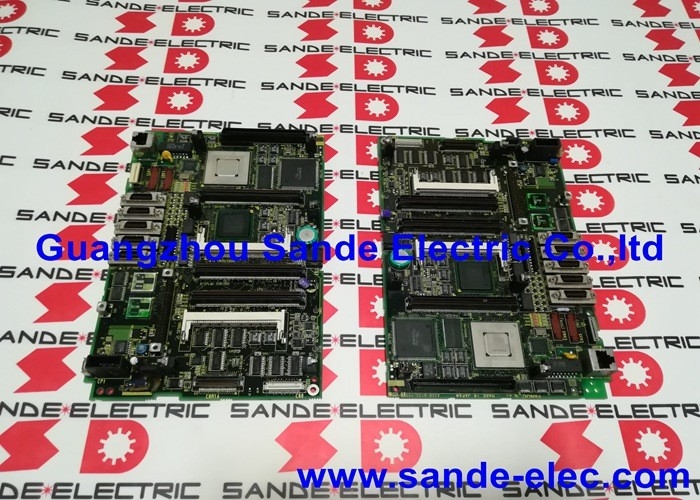

Fanuc A20B-8100-0661 scheda madre di sistema A20B81000661 A2OB-81OO-O661

A20B-8100-0661∙ FANUC Serie 18i-B CPU principale PCB ∙ LCD-montato / 18i-MB / 18i-TB / Yellow Backplane / Master Board

La scheda madre 18i-B base del sistema di controllo

L'A20B-8100-0661 è il PCB principale la scheda madre del sistema di controllo CNC FANUC Serie 18i Modello B. Ogni altro PCB nell'unità 18i-B si inserisce o si connette attraverso questa scheda:

• La scheda CPU (serie A20B-3300-03xx) fornisce potenza di elaborazione
• La scheda video guida il display LCD
• La scheda di controllo servo comunica con le unità collegate FSSB
• I moduli di memoria FROM e SRAM memorizzano software e dati

L'A20B-8100-0661 fornisce il bus del backplane, la matrice dei connettori e la superficie di montaggio fisica per l'intero stack.sistemazione delle slot, e l'interfaccia bus che rendono il 18i-B un 18i-B piuttosto che qualsiasi altra generazione CNC FANUC.

Specificità principali

18i-MB e 18i-TB ¢ medesima scheda, macchine diverse

A20B-8100-0661 è la scheda principale comune per due diversi tipi di macchine:

18i-MB (Centro di lavorazione):Un CNC della serie 18i di FANUC configurato per centri di lavorazione verticali e orizzontali.compensazione della lunghezza dello strumento, e compensazione del raggio dell'utensile.

18i-TB (centro di svolta):Lo stesso hardware 18i-B configurato per torni CNC e centri di tornitura.

L'hardware A20B-8100-0661 è identico in entrambi. L'immagine del software di sistema nei moduli FROM determina se il 18i-B funziona come un CNC di tipo M o T. Quando la scheda principale viene sostituita, la scheda principale viene sostituita.il contenuto FROM definisce quale tipo di macchina il sistema riprende come.

Scenari di applicazione

Malfunzionamento della scheda madre del centro di lavorazione 18i-MB:Un centro di lavorazione CNC fallisce completamente display vuoto, tutti gli assi inibiti, nessuna risposta.Dopo la sostituzione della scheda e il ripristino del sistema dal backup, il centro di lavorazione riprende la produzione.

Ristrutturazione del centro di svolta 18i-TB:Un vecchio centro di tornitura 18i-TB subisce una completa revisione CNC. L'A20B-8100-0661 viene sostituito insieme alla scheda CPU e ai moduli di memoria come parte di un rinnovamento a livello di scheda,ripristino simultaneo di tutti i componenti elettronici critici.

Domande frequenti

Q1: Quale scheda CPU è necessaria per l'A20B-8100-0661?

L'A20B-8100-0661 supporta le schede di processore della serie A20B-3300-03xx.DNC Electronics conferma la famiglia "A20B-3300-03xx" (che include le varianti di processori MMX e Pentium nella gamma 0300-0399) come compatibile- Confirmare il numero esatto della scheda CPU dalla configurazione esistente del sistema prima di ordinare.

D2: Quale backup dei dati è essenziale prima di sostituire l'A20B-8100-0661?

Fare il backup di tutti i contenuti della SRAM prima di rimuovere la scheda principale: parametri CNC, tutti i programmi delle parti memorizzati, dati di offset degli utensili, dati di offset del lavoro e programma e dati della scala PMC. The FROM modules contain the CNC system software and should be left installed during main board replacement — they are separate from the A20B-8100-0661 and do not need special backup if they remain undamaged. eseguire il backup tramite la funzione di backup SRAM del CNC su una scheda di memoria o PC connesso RS-232C.

D3: L'A20B-8100-0661 è dotato di software CNC o il software è conservato altrove?

La scheda madre A20B-8100-0661 non memorizza software CNC. Il software di sistema risiede nei moduli FROM (moduli di memoria flash), che sono elementi plug-in separati che si adattano alla scheda principale.I parametri e i programmi CNC risiedono nei moduli SRAM. La scheda A20B-8100-0661 è passiva in se stessa. Fornisce il bus e i connettori, ma non memorizza dati propri.purché i moduli FROM e SRAM rimangano intatti.

D4: L'A20B-8100-0661 è compatibile con i sistemi della serie 16i-B o 21i-B?

No. L'A20B-8100-0661 è specifico per la generazione 18i-B.Le schede principali della serie A20B-8100 coprono diversi modelli CNC ¢ diversi hardware nella stessa classe di forma fisica ma con diverse disposizioni dei connettori di bus e configurazioni di schede opzionaliLe schede 16i-B e 21i-B utilizzano i propri numeri di parti delle schede principali.

D5: L'A20B-8100-0661 può essere riparato anziché sostituito?

La riparazione a livello di scheda dell'A20B-8100-0661 è offerta da organizzazioni di assistenza CNC specializzate FANUC.Per situazioni meno urgenti in cui non è disponibile una scheda di ricambio, la riparazione da parte di un tecnico di manutenzione qualificato FANUC in grado di testare i componenti e riversare il flusso della scheda è un'alternativa praticabile.Qualsiasi tavola riparata deve essere completamente testata su un impianto di prova 18i-B prima dell'installazione in una macchina di produzione.
