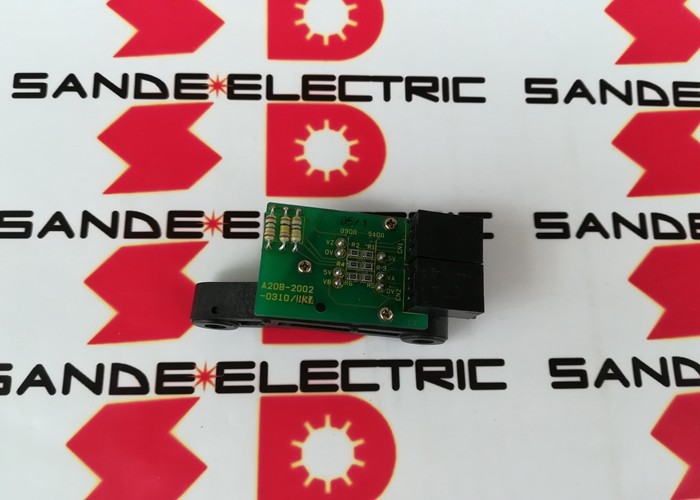

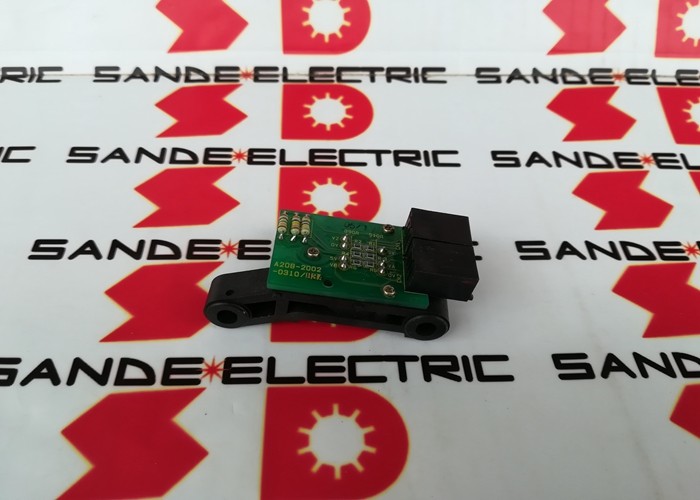

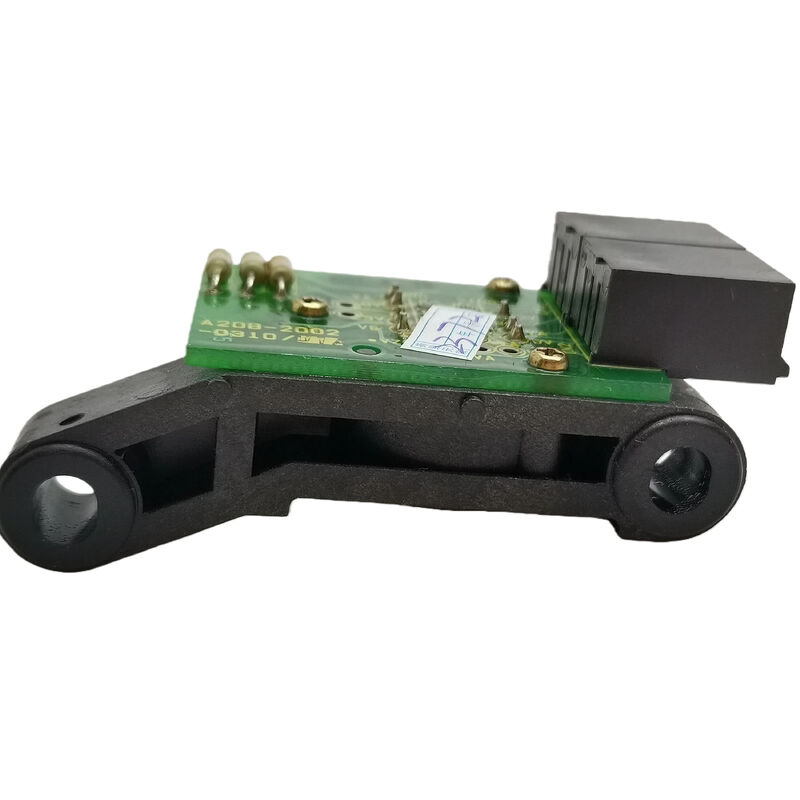

FANUC A20B-2002-0310 Codificatore del motore a fusione
Numero della parte:A20B-2002-0310
Tipo:Codificatore servomotore a fusione (di sostituzione)
Sistemi compatibili:Controllatori CNC FANUC Serie 0 / 15 / 16 / 18 / 21 / 0i
Visualizzazione
FANUC A20B-2002-0310 è un'unità di sostituzione di codificatore del motore a mandrino che fornisce un feedback critico al controller CNC sulla velocità del mandrino,posizioneQuando questa unità fallisce, la funzionalità del fusibile è compromessa, disabilitando il tocco rigido, l'orientamento del fusibile e potenzialmente causando lo spegnimento completo della macchina.
La sostituzione dell'encoder ripristina la piena funzionalità dello spinello senza richiedere la rimozione del motore, il riavvolgimento o la sostituzione completa dell'azionamento dello spinello.rendendolo una soluzione efficiente per le squadre di manutenzione che lavorano sotto pressione di produzione.
Specificità principali
| Parametro |
Valore |
| Numero della parte |
A20B-2002-0310 |
| Produttore |
FANUC |
| Tipo di unità |
Codificatore del motore a fusione (PCB/unità di ricambio) |
| Tipo di segnale |
Feedback seriale (proprietà FANUC) |
| Tipi di motori compatibili |
FANUC Motori a fusione CA (modelli selezionati) |
| Compatibilità del controller |
FANUC Serie 0 / 15 / 16 / 18 / 21 / 0i |
| Applicazione |
Velocità, posizione e orientamento del mandrino |
Funzioni della macchina abilitate da questo codificatore
Il codificatore a fusione segnala attivamente la posizione dell'albero e la velocità di rotazione al regolatore CNC, consentendo diverse funzioni di lavorazione critiche:
- Tapping rigido:Sincronizza la rotazione del mandrino con l'alimentazione dell'asse Z in tempo reale
- Orientazione del mandrino:Posizioni di fusione in posizioni angolari precise per cambi di utensili e operazioni di foraggio
- Controllo della velocità di superficie costante (CSS):Regola le giri del mandrino in base alle variazioni del diametro di taglio
- Regolamento della velocità:Mantenere la velocità del mandrino stabile sotto carichi di taglio variabili
Sintomi comuni del fallimento
I problemi di codifica si manifestano tipicamente come:
- Codici di allarme dello spinello relativi a deviazioni di velocità o perdita di segnale di feedback
- Sfide rigide con profondità di filo incoerente o rottura del rubinetto
- Errori di orientamento dello spinello durante le operazioni di cambio utensile
- Intermittence di guasti dello spinello che si risolvono al ripristino ma tornano sotto carico
- Instabilità della velocità con velocità del mandrino in deriva o in aumento durante il taglio
Sostituzione del codificatore contro sostituzione del motore
I motori a fusione sono meccanicamente robusti e spesso durano più di un decodificatore.La sostituzione diretta dell'unità di codifica è significativamente più conveniente e veloce rispetto alla sostituzione del motore o all'invio del motore per la manutenzione, riducendo al minimo i tempi di fermo della produzione e i relativi costi.
Ambienti di installazione tipici
- Centri di tornitura CNC (controllo CSS, rigid tap, sincronizzazione live degli utensili)
- Centri di lavorazione verticali e orizzontali (operazioni di cambio automatico degli utensili)
- Scalatori e lavorazioni a grandi dimensioni (ripetibilità posizionale per la precisione)
- Macchine per la rettifica (regolazione della velocità delle ruote e cicli di rivestimento)
- Linee di produzione con FANUC CNC (minimizzazione dei tempi di fermo non pianificati del fusibile)
Domande frequenti
Con quali controller CNC è compatibile l'A20B-2002-0310?
L'A20B-2002-0310 è compatibile con i controller CNC FANUC serie 0, 15, 16, 18, 21 e 0i abbinati alle corrispondenti combinazioni di motori e spindle FANUC AC.Verificare la compatibilità rispetto a numeri di modello specifici del motore a fusione prima dell'installazione.
È possibile sostituire l'encoder senza rimuovere il motore a fusione dalla macchina?
Nella maggior parte delle installazioni, sì. L'unità di codifica è in genere accessibile sul retro del motore a fusione senza la necessità di rimuovere il motore.Consultare il manuale di manutenzione del costruttore per le specifiche procedure di smontaggio.
Quali allarmi appaiono tipicamente sul CNC quando questo codificatore non funziona?
I codici comuni di allarme FANUC includono gli allarmi di deviazione della velocità del mandrino, gli errori del segnale di feedback e gli allarmi di controllo della posizione.Gli allarmi intermittenti che si spegnono al ripristino ma tornano sotto carico sono sintomi precoci caratteristici.
Il codificatore di ricambio richiede modifiche di parametri nel controller CNC?
In genere non sono necessarie modifiche di parametri per la sostituzione simile per simile.verificare che i segnali di feedback del fusibile siano puliti e che le funzioni di orientamento e rigidità funzionino correttamente prima di tornare alla produzione.
In che modo questa unità di codifica è diversa da un'unità a fusione o un motore a fusione?
L'encoder è il dispositivo di feedback che misura e riporta la velocità e la posizione dell'albero.mentre il motore a fusione converte l'energia elettrica in rotazione meccanicaL'encoder chiude il circuito tra di loro.
