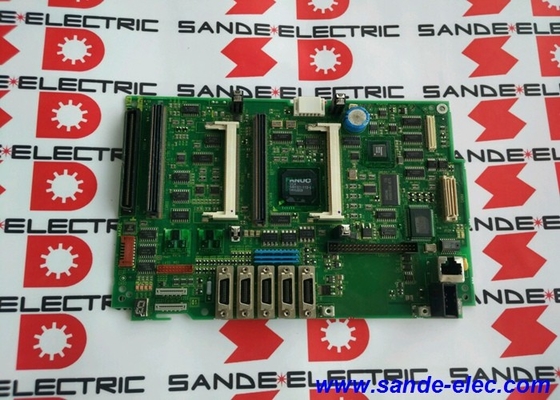

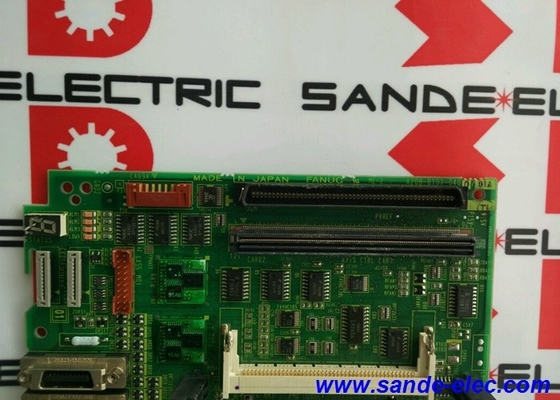

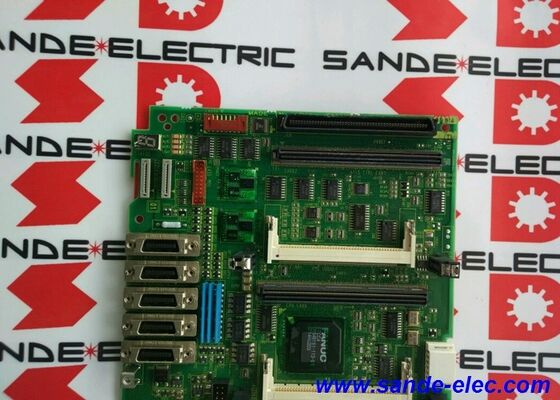

FANUC USED CIRCUIT BOARD A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400. FANUC 30i-A e 31i-A5 PCB principale A4 Master Board / Serie A20B-8101 / Unità LCD / MDI installata / Piattaforma FS30i

Série 30i-A e 31i-A5 ¢ Piattaforma di fascia alta di FANUC

La piattaforma FANUC Serie 30i/31i/32i rappresenta il livello superiore dell'architettura CNC della serie i di FANUC.la serie 30i/31i/32i è progettata per le applicazioni più esigenti delle macchine utensili:

Serie 30i-A:Il CNC più potente di FANUC supportando fino a 9 percorsi, 32 assi e 4 fusi.e sistemi di lavorazione combinati in cui nessun altro CNC offre un numero di assi o una capacità di programmazione sufficienti.

Serie 31i-A5:Un CNC ad alte prestazioni della stessa famiglia 3xi ′′ configurato per la lavorazione a 5 assi con funzionalità avanzate di controllo servo e mandrino AI ottimizzate per il contorno simultaneo a 5 assi.La designazione "A5" identifica questa specifica variante di configurazione 31i-A.

L'A20B-8101-0400 è la scheda principale che unifica tutte le funzioni CNC per queste piattaforme.

Informazioni chiave sul prodotto

A4 vs A5 Principali tipi di PCB della serie 30i

all'interno della serie A20B-8101, i PCB principali 30i/31i sono disponibili in più denominazioni di tipo:

Le designazioni di tipo "A4" e "A5" identificano diverse generazioni di hardware o configurazioni di capacità all'interno della stessa famiglia principale di PCB 30i/31i.L'A20B-8101-0401 (tipo A5) è descritto come "per la serie 30i/31i/32i Modello A senza funzione PC" suggerendo che l'0401 è per configurazioni senza l'opzione PC integrataL'A20B-8101-0400 (tipo A4) serve specificamente i tipi 30i-A e 31i-A5.

Scenari di applicazione

30i-A guasto della scheda principale:La scheda madre di un sistema di centro di lavorazione FANUC 30i-A presenta un guasto CNC inizializzazione non riesce, o persistenti errori di comunicazione impediscono il normale funzionamento.il punto A20B-8101-0400 è sostituito dal seguente:I dati SRAM vengono ripristinati e l'operazione CNC riprende.

31i-A5 Manutenzione del centro di lavorazione a 5 assi:Un centro di lavorazione a 5 assi con comando 31i-A5 subisce la sostituzione del PCB principale durante una ristrutturazione programmata del sistema di controllo.

Domande frequenti

D1: Quali dati della SRAM devono essere eseguiti il backup prima di sostituire A20B-8101-0400?

Prima di iniziare la sostituzione, tutti i dati specifici della macchina memorizzati nella SRAM devono essere eseguiti un backup tramite la funzione ALL IO o gestione dei dati del CNC.limiti del software, guadagni), programma di scala PMC, programmi di parti, spostamenti degli strumenti, spostamenti delle coordinate di lavoro e variabili macro personalizzate.

D2: il modulo CPU viene trasferito quando viene sostituito A20B-8101-0400?

Il modulo della CPU si collega alla scheda madre. Quando si sostituisce la scheda madre, il modulo della CPU viene tipicamente trasferito sulla scheda di sostituzione. Il modulo della CPU stesso non è il componente difettoso.Confirmare dal manuale di manutenzione FANUC 30i-A se il trasferimento del modulo CPU è specificato per la procedura di sostituzione.

D3: Qual è la differenza tra A20B-8101-0400 (A4) e A20B-8101-0401 (A5)?

Il tipo A4 (A20B-8101-0400) è confermato per 30i-A e 31i-A5. Il tipo A5 (A20B-8101-0401) è confermato per 30i/31i/32i serie A senza funzione PC.Le schede servono diverse configurazioni all'interno della piattaforma 30i-A/31i e non sono intercambiabili.

Q4: Quale modulo di alimentazione funziona con A20B-8101-0400?

CNC-Shopping conferma che l'A20B-8101-0401 adiacente è "montato con il modulo di alimentazione FANUC FS30i A20B-8101-0010." L' A20B-8101-0400 della stessa famiglia di schede master utilizza la stessa fonte di alimentazione FS30i (A20B-8101-0010).

D5: L'A20B-8101-0400 può essere utilizzato nei sistemi 32i-A?

La descrizione del prodotto identifica specificamente la compatibilità 30i-A e 31i-A5.
