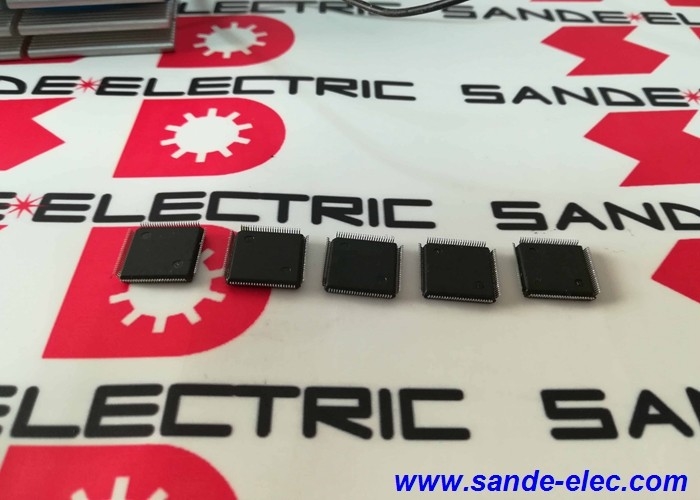

Mitsubishi I/O Board Chip MAC303C o MAC3O3C

Mitsubishi MAC303C.

Numero della parte:MAC303C

Produttore:Mitsubishi Electric (Giappone)

Tipo di prodotto:Fabbricazione di circuiti I/O

Famiglia di prodotti:Le schede di ingresso/uscita della serie MAC

Applicazione:Sistemi di azionamento e controllo industriali Mitsubishi

Scopo e piattaforma

Il MAC303C è una scheda di circuito I/O della serie MAC di Mitsubishi Electric, una famiglia di assemblaggi PCB utilizzati nei sistemi di azionamento e controllo industriali di Mitsubishi.La scheda gestisce l'elaborazione dei segnali di ingresso e di uscita tra la logica di controllo del sistema e i dispositivi di campo collegati: sensori, attuatori, contattori e sistemi di feedback di posizione.

Il prefisso MAC identifica questa scheda come parte del sistema di componenti interni di Mitsubishi per l'elettronica di azionamento e controllo del movimento.La designazione 303C identifica la variante specifica del circuito della serie MAC, distinguendolo dalle schede correlate appartenenti alla stessa famiglia (come MAC301, MAC302 e MAC304) che hanno funzioni o specifiche adiacenti all'interno della stessa piattaforma.

Quando un MAC303C fallisce, il sistema perde le funzioni di I/O che gestisce.e la logica della macchina che dipende da quei segnali produce errori o fermateLa scheda deve essere identificata dall'etichetta dell'unità installata e sostituita per ripristinare il corretto funzionamento.

Identificazione e sostituzione

Le schede della serie MAC di Mitsubishi sono specifiche per il sistema.La somiglianza visiva con le schede MAC adiacenti non è una guida affidabile: le sottovarianti MAC303 (A, B, C) rappresentano revisioni di produzione incrementali con potenziali differenze nel layout dei connettori, nelle specifiche dei componenti o nel condizionamento del segnale.

Verificare sempre che la scheda installata porti la designazione MAC303C prima di acquistare una sostituzione.Invio di una sub-variante errata installa una scheda che potrebbe non corrispondere all'interfaccia del connettore del sistema o ai livelli di segnale.

Specificità principali

Domande frequenti

D1: Come si identifica il MAC303C come corretto sostituto?

Leggere il numero di parte stampato sull'etichetta della scheda installata direttamente MAC303C deve corrispondere esattamente.Non sostituire le varianti adiacenti senza confermare la compatibilità con il sistema specifico.

D2: Il sistema mostra un errore di I/O su specifici canali.

Gli errori di I/O localizzati input specifici non letti o output specifici non commutati che si verificano in modo coerente sugli stessi canali indicano la scheda che gestisce tali canali.verificare che il cablaggio di tali terminali sia intatto e che l'alimentazione 24VDC della scheda sia conforme alle specificheSe il cablaggio e l'alimentazione sono corretti, il circuito di I/O della scheda ha fallito.

D3: La sostituzione del MAC303C richiede una riconfigurazione del sistema?

In molti casi, no. Le schede I/O della serie MAC non memorizzano i parametri del sistema. La configurazione risiede sulla scheda di controllo principale.il sistema legge i suoi parametri normalmente e le funzioni di I/O riprendono senza riconfigurazione.

D4: Da dove proviene il MAC303C?

Le aziende di ricambi industriali e di riparazione specializzate Mitsubishi dispongono di scorte di schede della serie MAC.in particolare per le unità di ricambio o rinnovate.

Q5: Quali precauzioni ESD si applicano al MAC303C?

Come tutti gli assemblaggi di PCB industriali, il MAC303C contiene componenti sensibili agli ESD.Evitare il contatto con abiti sintetici o plastica non macinata in tutte le fasi.
