USED Fanuc A20B-3900-0041 Carta di memoria Circuito A20B39000041 A2OB-39OO-OO41

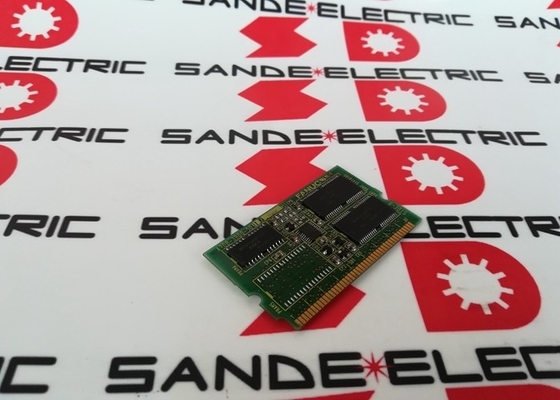

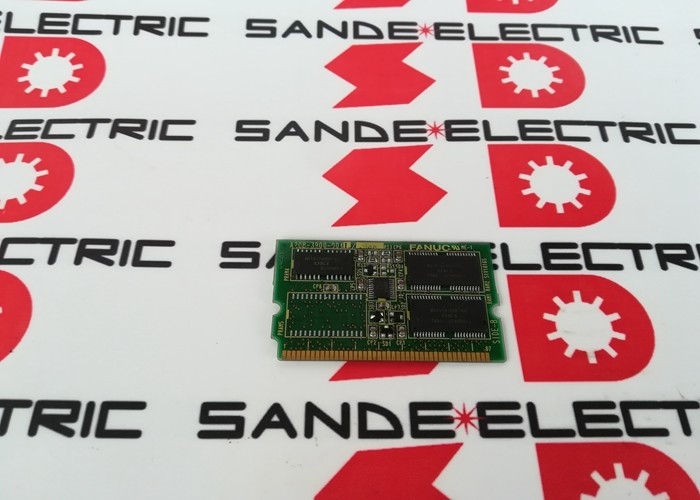

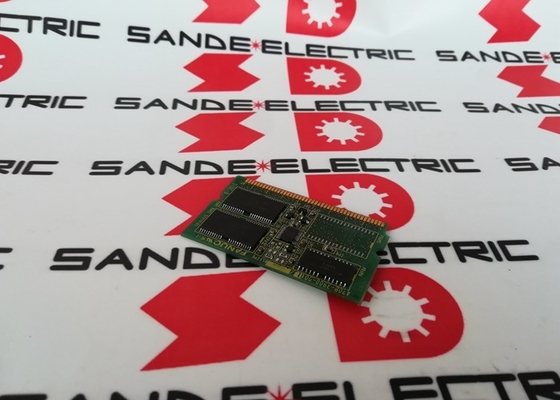

A20B-3900-0041 FANUC i-Series 8MB DRAM Memory Module 16i / 18i / 20i / 21i / DIMM Plug-In

Moduli di memoria plug-in per la serie i

La serie A20B-3900 è la famiglia di moduli di memoria plug-in di FANUC per la piattaforma CNC i-series.Queste schede compatte di formato DIMM aggiungono risorse di memoria specifiche alla CPU e all'architettura della memoria della scheda principale CNC:

Da moduli:Moduli flash ROM che memorizzano software di sistema e programmi opzionali.

Moduli DRAM:RAM dinamica che fornisce una memoria di lavoro aggiuntiva per il processore CNC.

Questi moduli si collegano direttamente alla scheda principale CNC piccoli schede autonome che scivolano in posizioni di connettore definite accanto alla scheda CPU e ad altri moduli funzionali.

Specificità principali

A20B-8100-0135 Configurazione ️ Dove si trova questo modulo

Fixtech.com conferma la coppia A20B-3900-0041 con la scheda CPU A20B-3300-0050 nella scheda principale A20B-8100-0135. La configurazione completa A20B-8100-0135 (FANUC 18i-A LCD Mounted Main PCB) include:

La notazione tra parentesi "A20B-3300-0050 ((A20B-3900-0041) " indica che il modulo DRAM si collega o si accoppia direttamente con la scheda CPU i due funzionano insieme come unità di elaborazione e memoria del CNC.

Scenari di applicazione

Malfunzionamento della DRAM della serie i:Un FANUC 18i-A CNC sviluppa allarmi di errore di memoria o non riesce a avviare un errore di POST (Power-On Self Test) attribuibile a DRAM difettosa.Il caricatore CNC si completa normalmente.

Espansione o aggiornamento della memoria CNC:Un vecchio FANUC 16i CNC subisce un aggiornamento di manutenzione.

Domande frequenti

D1: A20B-3900-0041 è un modulo DRAM o un modulo FROM?

"Module di memoria DRAM Dimm / 8 MB di memoria per i controlli Fanuc 16i, 18i, 20i e 21i. " Si tratta di un modulo DRAM (memoria di lavoro volatile) non di un modulo FROM (non volatile Flash ROM).L'A20B-3900-0014 è il modulo FROM separato per una piattaforma simile della serie i..

D2: La sostituzione di A20B-3900-0041 incide sui parametri o sui programmi CNC memorizzati?

No. Come DRAM, l'A20B-3900-0041 è volatile, perde il suo contenuto ogni volta che l'alimentazione CNC è spenta.La sostituzione del modulo DRAM non influisce su alcun dato CNC persistente.

D3: L'A20B-3900-0041 può essere testato su banco prima dell'installazione?

Come qualsiasi dispositivo DRAM, l'A20B-3900-0041 richiede un sistema host per testare ∙ ha bisogno dell'indirizzo, dei dati e dei segnali di controllo dalla scheda CPU da esercitare.

D4: Quali sintomi di guasto indicano A20B-3900-0041 come il difetto?

Il sistema di controllo automatico non riesce a completare il POST (Power-On Self Test), gli allarmi di errore di parità di memoria,o reimpostazioni CNC casuali che si correlazionano con la temperatura di funzionamento CNC (cellule DRAM calde che non funzionano sotto stress termico) indicano tutti il modulo DRAM sospettato. Il test di memoria POST del CNC esercita specificamente la DRAM all'avvio. Un allarme di errore della memoria POST punta direttamente sul modulo DRAM.
