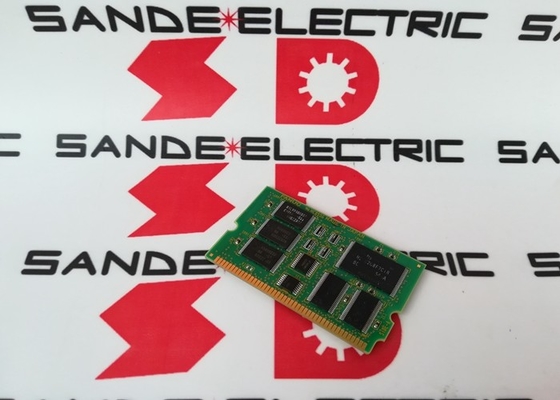

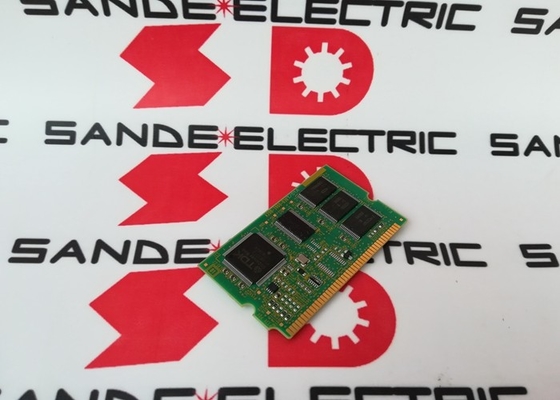

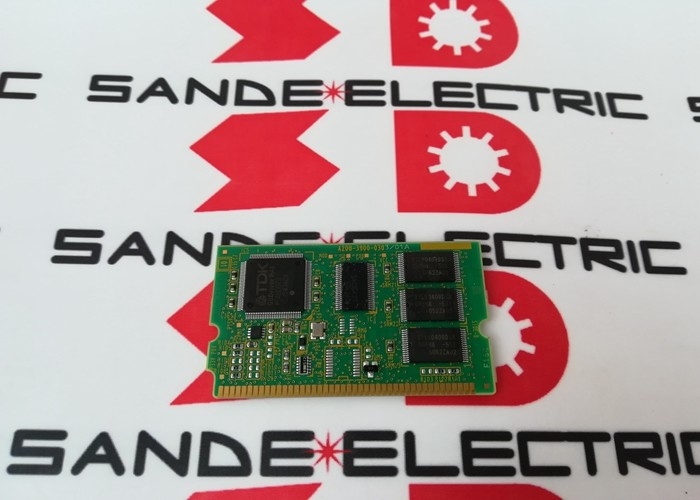

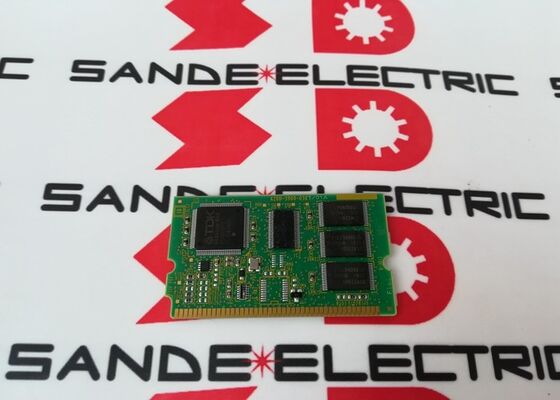

Nuovo Fanuc PCB Board A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303| Modulo di memoria FANUC FROM/SRAM: Flash ROM e SRAM combinati/Scheda di memoria CNC/Serie A20B-3900

FROM + SRAM: due tecnologie di memoria, un modulo

L'A20B-3900-0303 combina due tipi di memoria fondamentalmente diversi in un unico modulo plug-in:

DA (memoria flash di sola lettura):Memoria non volatile che conserva il suo contenuto in modo permanente senza alimentazione o batteria di backup. FROM memorizza il software principale del CNC: il kernel del sistema operativo, il firmware di controllo del movimento, il programma ladder PMC, il software opzionale e i programmi macro. Questo contenuto sopravvive ai cicli di alimentazione e ai guasti della batteria senza perdite. L'aggiornamento FROM richiede un'operazione di scrittura deliberata utilizzando il caricatore software in modalità di avvio di FANUC.

SRAM (memoria statica ad accesso casuale):Memoria volatile ad alta velocità utilizzata per i dati operativi durante l'esecuzione del CNC: tabelle di correzione utensile, sistemi di coordinate di lavoro, macro variabili e altri dati a cui si accede frequentemente. A differenza dei moduli RAM CMOS utilizzati nelle generazioni CNC precedenti, la SRAM nei moduli A20B-3900 non richiede batteria di backup, poiché il FROM del CNC memorizza già i dati di configurazione primari.

Informazioni chiave sul prodotto

Cosa viene archiviato in FROM

La sezione FROM di A20B-3900-0303 memorizza:

Software di sistema CNC:Il kernel operativo CNC FANUC: il software in tempo reale che gestisce l'interpolazione degli assi, l'esecuzione PMC, il display operatore e tutte le funzioni CNC. Questo software è fornito da FANUC e non può essere modificato dall'utente finale.

Software opzionale:Funzioni opzionali CNC con licenza (ad esempio, controllo avanzato del contorno, controllo AI, maschiatura rigida, programmazione conversazionale) - memorizzate in FROM come moduli software separati che sono attivi quando viene registrata la licenza opzionale corrispondente.

Programma ladder PMC:La logica di sequenza del PLC della macchina utensile: gestione del cambio utensile, del refrigerante, degli interblocchi delle porte e di tutta l'automazione della macchina. Archiviato in FROM per la conservazione non volatile.

Programmi macro (O9000–O9999):Programmi macro personalizzati e definizioni di cicli fissi installati a livello di macchina e conservati in FROM per una persistenza affidabile.

Scenari applicativi

DAL guasto del modulo:Un CNC FANUC sviluppa errori di avvio del sistema, errori di checksum FROM casuali o sintomi di corruzione del software. Dopo aver eliminato i guasti di alimentazione, viene identificato il modulo A20B-3900-0303 FROM/SRAM. La sostituzione richiede un ricaricamento completo DA seguito dal ripristino dei parametri e del programma dal backup.

Ricostruzione del sistema CNC:Un'unità di controllo CNC FANUC viene ricostruita con un nuovo hardware di memoria. L'A20B-3900-0303 è installato vuoto: tutti i file, i parametri e i programmi del software FROM vengono caricati dal set di backup completo della macchina.

Domande frequenti

D1: Perché tutti i file, i parametri e i programmi FROM devono essere ricaricati dopo aver sostituito A20B-3900-0303?

La sezione FROM del modulo memorizza il software di sistema del CNC e il ladder PMC: questi non sono memorizzati in nessun'altra posizione nell'unità di controllo CNC. La sezione SRAM contiene i dati operativi. Un A20B-3900-0303 nuovo o sostitutivo inizia in bianco: sia FROM che SRAM sono vuoti. Senza caricare i file FROM, il CNC non può avviarsi. Senza ripristinare parametri e programmi, il CNC non può funzionare correttamente anche dopo il caricamento FROM. Un backup completo e verificato di tutti questi set di dati è essenziale prima di qualsiasi sostituzione del modulo FROM.

Q2: Quali strumenti di backup sono necessari per salvare e ripristinare i dati A20B-3900-0303?

Il backup dei file FROM viene eseguito utilizzando la schermata BOOT di FANUC o il caricatore del software CNC, in genere su un PC tramite Ethernet o scheda CF. Il backup dei parametri e dei programmi viene eseguito tramite la schermata delle impostazioni SISTEMA del CNC utilizzando le interfacce seriali RS-232, Ethernet o scheda di memoria. Per i sistemi Serie 30i/31i/32i (le piattaforme di destinazione per i moduli A20B-3900-030x), la comunicazione FANUC FOCAS2 basata su Ethernet fornisce il metodo di backup di dati di grandi dimensioni più affidabile.

D3: A20B-3900-0303 è intercambiabile con A20B-3900-0298 (32 MB DA / 2 MB SRAM)?

Non necessariamente. Diverse varianti della famiglia A20B-3900-030x hanno diverse capacità SRAM e possono servire diverse configurazioni di opzioni CNC. Le specifiche hardware del CNC definiscono quale variante del modulo FROM/SRAM è corretta: il montaggio di un modulo con la capacità SRAM errata provoca errori di configurazione della memoria CNC. Confermare il codice prodotto richiesto dall'etichetta del modulo installato e dalla documentazione hardware FANUC applicabile.

D4: Cosa significa "Scambio nucleo richiesto" per A20B-3900-0303?

Sostituzione del nucleo significa che la politica di sostituzione del fornitore prevede la restituzione del vecchio modulo al momento dell'acquisto di un modulo sostitutivo: il modulo restituito (principale) viene ricondizionato e rimesso in magazzino. Questa politica è comune per i moduli di memoria FANUC. Il requisito tecnico da parte dell'utente è che il vecchio modulo sia disponibile per il cambio di reso come condizione della transazione.

D5: Se il CNC si avvia correttamente ma restituisce errori nei parametri, l'A20B-3900-0303 non è riuscito?

Non necessariamente. Un avvio riuscito con errori di parametro indica che la sezione FROM (contenente il software di sistema) è funzionante, ma la sezione parametri/dati è stata danneggiata o cancellata. Ciò può verificarsi dopo: una sostituzione del modulo FROM (parametri non ancora ricaricati), un evento di perdita di memoria correlato alla batteria (se applicabile al tipo di modulo specifico) o una cancellazione manuale della memoria. Caricare i parametri corretti dal backup prima di concludere che il modulo è guasto.
