Uesd 6FC5210-0DF02-0AA0 6FC52100DF020AA0 6FC521O-ODFO2-OAAO

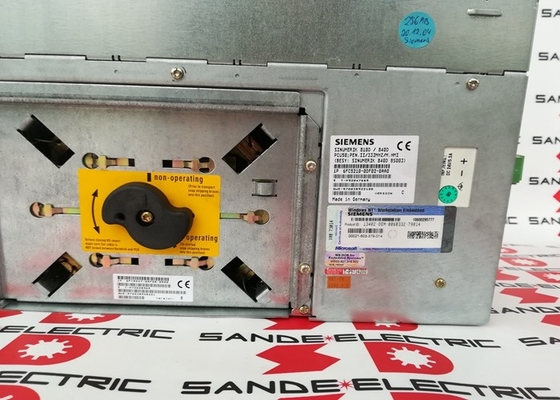

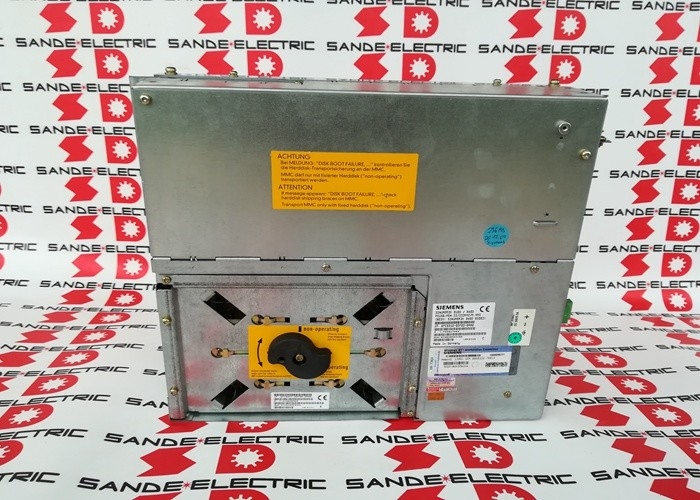

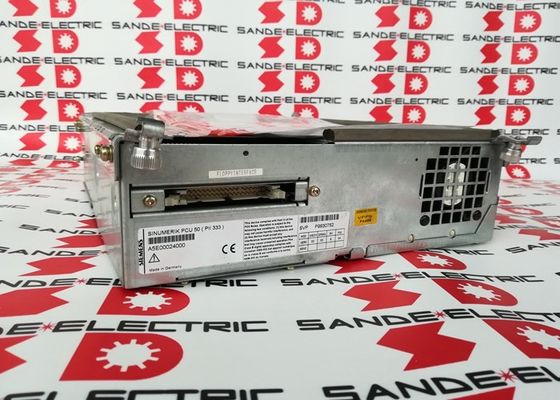

Siemens 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 Pannello di controllo Unità Pentium II / Windows NT4.0

Numero della parte:6FC5210-0DF02-0AA0

Produttore:Siemens AG (Germania)

Tipo di prodotto:PCU50 ¢ unità di controllo del pannello

La finestra dell'operatore nella macchina

Il 6FC5210-0DF02-0AA0 è il PCU50 (Panel Control Unit) per i sistemi CNC Siemens SINUMERIK 810D e 840D.È la piattaforma di calcolo dietro l'interfaccia dell'operatore, l'unità che esegue il software HMI Advanced, rende il display CNC, elabora gli input dell'operatore e comunica con la NCU (Unit di controllo numerico) per coordinare le operazioni della macchina.

Nell'architettura SINUMERIK, il PCU50 si trova tra il pannello dell'operatore (tastiera e display) e la NCU. La NCU gestisce i calcoli di controllo CNC in tempo reale.Il PCU50 gestisce l'interfaccia umana ¢ gestione dei programmi, inserimento degli strumenti, visualizzazione dei parametri della macchina e modifica del programma.

Il processore Pentium II / 333 MHz e la specifica di 128 MB di RAM collocano questa unità nella fine degli anni '90 all'inizio degli anni 2000 SINUMERIK 840D generazione.che è il software di interfaccia dell'operatore di Siemens per i sistemi 840D (configurazione OSUn disco rigido è incluso all'interno dell'alloggiamento PCU50, montato su una piastra anti-vibrazione, un componente soggetto a guasti sulle unità più vecchie che può essere indirizzato con kit di sostituzione SSD o flash.

HMI avanzato e configurazione software

HMI Advanced è il pacchetto software per l'operatore di Siemens per SINUMERIK 840D. Fornisce l'interfaccia standard dell'operatore CNC: selezione e modifica del programma, gestione degli strumenti, visualizzazione dei parametri della macchina,gestione dell'allarmeLa versione del software della PCU50 installata deve corrispondere alla versione del software di sistema della NCU.Le versioni del software HMI e NCU non corrispondenti causano errori di interfaccia e possono impedire una corretta comunicazione con l'operatore.

Al momento della sostituzione di un PCU50, la configurazione del software HMI, inclusi i cicli specifici della macchina, gli adattamenti dello schermo specifici del cliente,e i parametri di azionamento a cui si fa riferimento a livello dell'HMI devono essere copiati dall'unità originale prima della sostituzione.

Specificità principali

Domande frequenti

Q1: Il display SINUMERIK 840D è vuoto o congelato. L'NCU è in esecuzione (le unità dell'asse sono online). È la PCU50 la causa?

Una NCU funzionante con un display HMI vuoto o congelato è la classica rappresentazione di una PCU50 non funzionante.Se l'NC funziona normalmente e solo l'HMI non risponde, il PCU50 ha avuto un guasto, in genere il disco rigido, la partizione di avvio di Windows NT o l'alimentazione interna del PCU50.

D2: Il PCU50 si avvia su Windows NT ma HMI Advanced non si avvia o mostra un errore.

Un PCU50 che si avvia su Windows ma non riesce ad avviare HMI Advanced di solito indica un'installazione HMI danneggiata,un collegamento di comunicazione NCU non funzionante (controllare la connessione MPI o PROFIBUS tra PCU e NCU)Verificare prima la connessione della NCU HMI Advanced richiede una comunicazione NCU attiva per l'inizializzazione.

D3: Il disco rigido PCU50 sta fallendo. Può essere sostituito senza perdere la configurazione della macchina?

Il disco rigido contiene l'installazione di Windows NT, il software HMI Advanced e tutti i cicli e le configurazioni specifiche della macchina.Prima di qualsiasi lavoro sul disco rigido deve essere eseguito un backup, sia un'immagine del disco completo sia un backup specifico per SINUMERIK tramite gli strumenti PCU-FLASH o di archiviazione Siemens. Senza un backup, i dati specifici della macchina vengono persi e devono essere ricreati dalla documentazione MTB.Sono disponibili kit di aggiornamento SSD o CompactFlash per sostituire il disco rigido rotante con lo storage a stato solido.

D4: È possibile utilizzare un 6FC5210-0DF02-0AA0 di sostituzione di una macchina diversa?

L'hardware PCU50 non è specifico della macchina, ma la configurazione del software lo è.Prima di poter usare la nuova macchinaNon utilizzare mai una macchina con la configurazione HMI di un'altra macchina senza aver confermato tutti i parametri.

D5: Qual è l'equivalente attuale di Siemens per un aggiornamento del sistema SINUMERIK 840D?

SINUMERIK 840D sl (Solution Line) con PCU50.5 o le unità NCU 7x0 integrate con HMI sl sono gli equivalenti di generazione di corrente.La migrazione da 840D a 840D sl è una sostituzione completa del sistema di controllo Per una valutazione della migrazione è necessario consultare il costruttore di macchine utensili o il partner di servizio Siemens.
