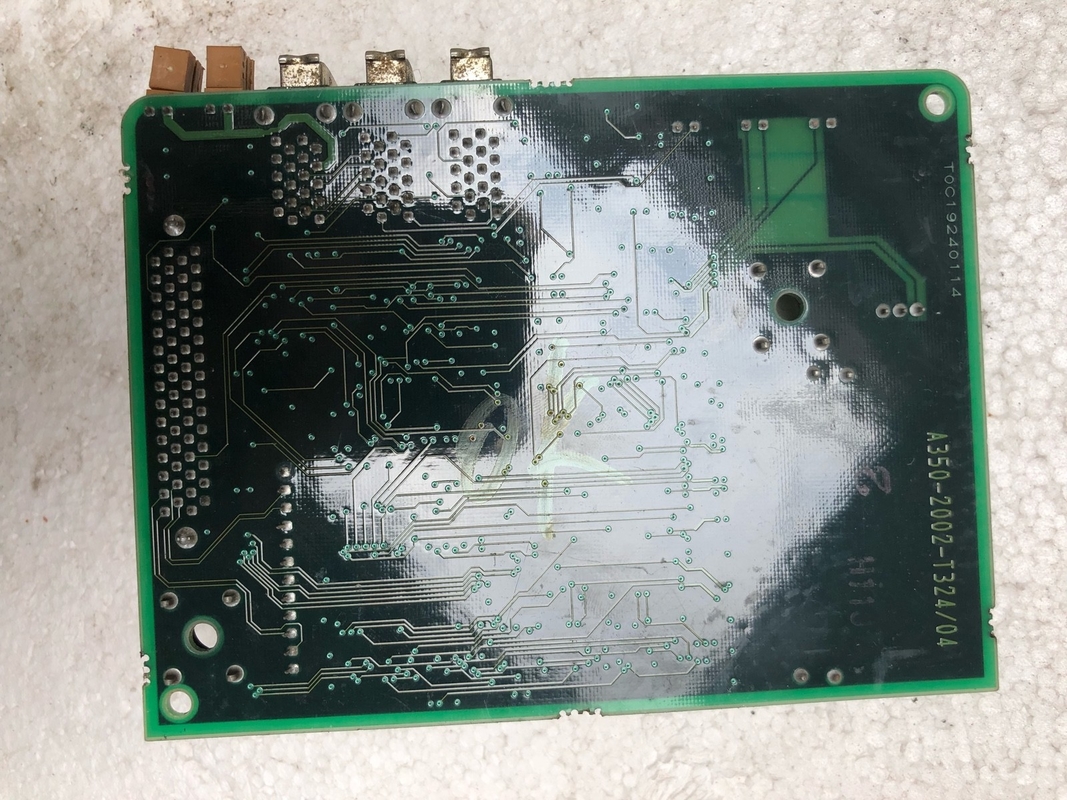

A350-2002-T324 Fanuc Circuit Board

A350-2002-T324 ∙ FANUC A350 PCB Numero di fabbricazione ∙ A20B-2002 I/O e Interface Board Famiglia / CNC Operator Panel PCB

A350-2002 L'identità di fabbricazione per le schede A20B-2002

Proprio come i numeri di fabbricazione dell'A350-2101-Txxx corrispondono alle schede di azionamento A20B-2101,A350-2002-TxxxNumeri di identificazione delle schedeA20B-2002La serie A20B-2002 copre una gamma di interfacce CNC e schede I/O che si trovano tra il controller CNC e i componenti della macchina rivolti all'operatore.

L'A350-2002-T324 è l'etichetta di fabbricazione per una scheda specifica di questa famiglia.

Informazioni chiave sul prodotto

La famiglia di schede A20B-2002 ?? I/O, Backplane e Interfaccia Operatore

La serie A20B-2002 svolge molteplici funzioni all'interno dei sistemi di controllo CNC FANUC:

Le schede di ingresso/uscita del pannello di comando:I prodotti più conosciuti di questa serie includono le schede di I/O del pannello dell'operatore 48DI/32DO, comprese le schede A20B-2002-0520 (con interfaccia MPG) e A20B-2002-0521 (senza MPG).Queste schede si trovano tra i comandi fisici dell'operatore (pushbuttons, interruttori, lampade indicatrici) e il PMC del CNC, gestendo 48 input digitali da interruttori a pannello e 32 output digitali a lampade a pannello tramite il bus seriale I/O Link.

Dischi di interfaccia per backplane e rack:Altre schede di questa serie fungono da backplane PCB per gli assemblaggi di rack di controllo CNC, fornendo l'infrastruttura di bus per gli assemblaggi di schede CNC multi-slot.Queste schede collegano fisicamente più schede modulo nello stesso rack attraverso un bus backplane condiviso.

Moduli di interfaccia:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

Il numero di fabbricazione dell'A350-2002-T324 si riferisce a una scheda specifica all'interno di questa famiglia funzionale.

Scenari di applicazione

Errore di I/O del pannello di comando:Un CNC della serie i sviluppa un comportamento casuale del pannello dell'operatore specifici pulsanti non rispondono, le luci indicatrici non si illuminano correttamente.La sostituzione della scheda ripristina la funzione completa di I/O del pannello dell'operatore.

Identificazione della scheda dell'interfaccia del pannello:Durante la manutenzione, un tecnico identifica l'A350-2002-T324 dall'etichetta della scheda durante un'ispezione dell'unità di controllo CNC.Il riferimento incrociato di questo numero di fabbricazione con la documentazione di manutenzione conferma la funzione della scheda e la corretta sostituzione.

Domande frequenti

D1: Come il collegamento I/O collega l'A350-2002-T324 al CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). Il master del collegamento I/O è nel CNC; l'A350-2002-T324 (o il suo equivalente A20B-2002) è un nodo slave. Tutti i 48 stati di ingresso e 32 comandi di uscita vengono trasmessi in ogni ciclo di scansione del collegamento I/O.Questo sostituisce la necessità di singole connessioni cablate da ogni interruttore e lampada al CNC.

D2: Qual è la differenza tra l'A350-2002-T324 e il numero commerciale A20B-2002-xxxx?

L'A350-2002-T324 è il numero di fabbricazione del PCB FANUC's internal manufacturing drawing reference printed on the board.A20B-2002-xxxx è il numero di ordine commerciale utilizzato per gli acquisti e nei manuali di manutenzione. entrambi i riferimenti identificano lo stesso PCB fisico. il numero di fabbricazione è letto dall'etichetta del cartone; il numero commerciale si trova nelle liste di ricambi e nella documentazione di acquisto.

D3: È possibile sostituire una scheda A350-2002 senza aggiornare il programma PMC del CNC?

Sì, il programma di scala PMC indirizza l'I/O tramite l'indirizzo I/O Link, non tramite la versione hardware specifica della scheda.La sostituzione di un A350-2002-T324 fallito con una scheda di sostituzione correttamente configurata allo stesso indirizzo di collegamento I/O ripristina la comunicazione I/O del PMC in modo trasparenteNon sono necessarie modifiche al programma PMC per una sostituzione uniforme del consiglio.

D4: Quante schede A350-2002 (A20B-2002) possono essere collegate in un sistema CNC?

Il collegamento I/O supporta più nodi slave in una configurazione daisy-chain.Il numero massimo di nodi dipende dalla capacità di collegamento I/O del CNC. Ogni nodo occupa un numero definito di indirizzi I/O.Per la maggior parte dei sistemi CNC della serie i, l'I/O Link supporta abbastanza nodi per ospitare più schede di pannelli dell'operatore accanto alle unità di I/O per I/O della macchina, armadio magnetico di potenza,e altre interfacce periferiche.

D5: La sostituzione dell'A350-2002-T324 richiede una riconfigurazione dell'indirizzo I/O Link?

Solo se la scheda di sostituzione è configurata con un indirizzo di nodo di collegamento I/O diverso da quello della scheda di sostituzione non funzionante.La sostituzione standard con una scheda con configurazione identica allo stesso indirizzo non richiede alcuna riconfigurazione il PMC riprende la comunicazione automaticamente dopo l'accensione della schedaSe la scheda di ricambio ha una configurazione di indirizzo diversa, le impostazioni dei parametri di I/O Link del CNC devono essere aggiornate per corrispondere.Verificare la configurazione dell'indirizzo dalla documentazione elettrica della macchina prima di montare la sostituzione.
