Fanuc System I O Board A16B-3200-0500 Nuovo e originale Gratis DHL

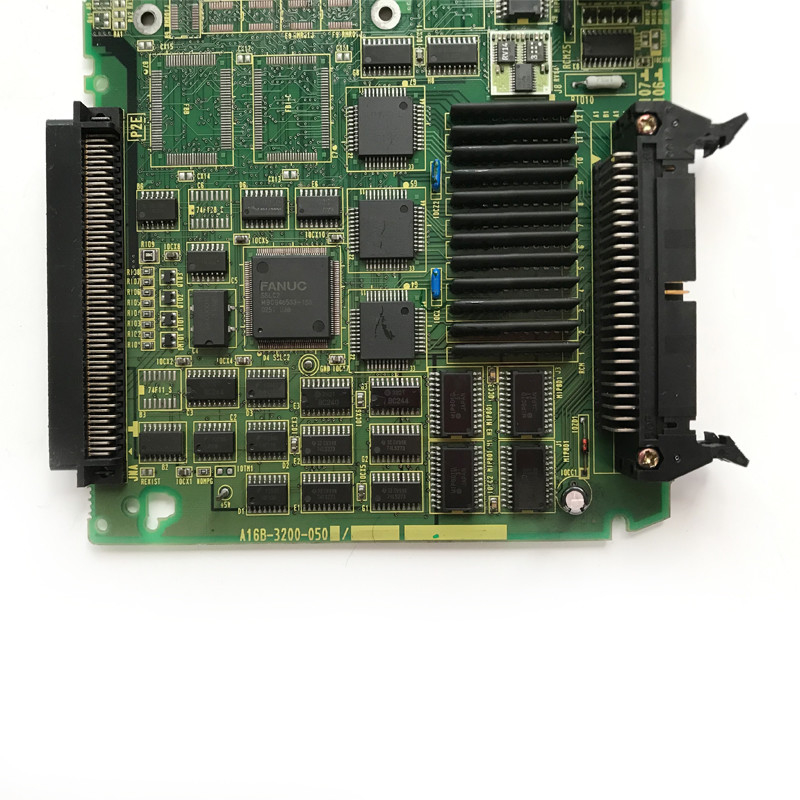

A16B-3200-0500. FANUC Serie 0i-B I/O Board senza Data Server Controllo F0i-B / Interfaccia I/O della macchina PCB CNC

La designazione "senza server dati" cosa significa

La scheda di I/O della serie 0i-B di FANUC è disponibile in due configurazioni per diverse applicazioni:

Con Data Server:Include una funzione di archiviazione locale integrata un'area di archiviazione flash o hard disk compatta all'interno del CNC che consente di archiviare localmente i programmi di grandi parti e di inoltrarli nel buffer di esecuzione CNCUtile per programmi complessi e lunghi troppo grandi per essere inseriti nella memoria di programma standard del CNC.

Senza Data Server (A16B-3200-0500):La scheda di I/O senza l'hardware di archiviazione locale. Questa è la variante corretta per i sistemi 0i-B in cui i programmi di parte vengono caricati direttamente nella memoria del programma CNC,o quando lo streaming di programmi DNC viene gestito tramite l'interfaccia Ethernet o RS-232C piuttosto che da un'unità di archiviazione del Data Server di bordo.

L'installazione della variante sbagliata con Data Server invece che senza aggiunge hardware che il software di sistema non si aspetta, causando potenzialmente allarmi di configurazione.

Informazioni chiave sul prodotto

Funzione della scheda I/O nel CNC 0i-B

All'interno dell'unità di controllo 0i-B, la scheda I/O gestisce lo scambio di segnali tra il PMC interno del CNC e i dispositivi elettrici della macchina:

Input:Interruttori di posizione, sensori di pressione idraulici, blocchi di porte, sensori di livello del liquido di raffreddamento, interruttori del pannello operativo e segnali di stato del relè di sicurezza.Il PMC legge questi input ogni ciclo di scansione per monitorare lo stato della macchina.

Prodotti:Relaio della pompa di raffreddamento, rilascio del freno del mandrino, rilascio del freno dell'asse, controllo della valvola idraulica, comando del motore di cambio utensili, controllo della lampada indicatrice e driver LED del pannello dell'operatore.Il PMC scrive a queste uscite per controllare le sequenze della macchina.

L'A16B-3200-0500 fornisce l'interfaccia fisica - le connessioni terminali, il condizionamento del segnale e l'interfaccia bus - che rende possibile questo scambio di segnali.

Scenari di applicazione

0i-B difetto della scheda di I/O CNC:Un centro di lavorazione CNC FANUC 0i-B sviluppa allarmi di I/O del PMC casuali: le funzioni specifiche della macchina falliscono intermitten­te senza corrispondenti guasti meccanici.La prova conferma che la scheda I/O non trasmette correttamente segnali tra i dispositivi di campo della macchina e il PMCLa sostituzione A16B-3200-0500 ripristina una comunicazione affidabile.

Ripristino dell'unità di controllo CNC:Una centralina di serie 0i-B rimossa da una macchina viene ricondizionata per il riutilizzo.La scheda di I/O A16B-3200-0500 viene sostituita insieme ad altri componenti vecchi per fornire un'unità di controllo di buona qualità per l'installazione successiva.

Domande frequenti

D1: Come posso confermare che il sistema 0i-B richiede la variante "senza Data Server"?

Controlla l'etichetta della scheda I/O esistente per il numero di parte A16B-3200-0500. Se legge questo numero, il sistema è confermato per utilizzare la variante senza Data-Server.verificare la documentazione di configurazione hardware del sistema CNC (manuale di connessione) per il tipo di controller 0i-B applicabile .

D2: La sostituzione di A16B-3200-0500 richiede modifiche al programma PMC?

No. Il programma PMC indirizza l'I/S della macchina tramite l'indirizzo di I/O, non tramite l'hardware specifico della scheda.La sostituzione dell'A16B-3200-0500 con un dispositivo di sostituzione adeguatamente montato ripristina la comunicazione I/O senza richiedere alcuna modifica del programma PMC. Verificare tutte le funzioni di I/O della macchina dopo il montaggio per confermare che la scheda di ricambio funzioni correttamente prima di riprendere la produzione.

D3: Quali allarmi indicano che l'A16B-3200-0500 ha fallito?

codici di allarme PMC relativi a errori di comunicazione del collegamento I/O, errori di indirizzo I/O casuali o persistenti che non corrispondono a errori dei dispositivi di campo,e intermittenti errori di sequenza della macchina che risalgono a specifici indirizzi di I/O tutti puntano verso un problema della scheda di I/OConfirmate che il cablaggio, i sensori e gli attuatori sono intatti prima di concludere che la scheda ha fallito.

D4: L'A16B-3200-0500 è utilizzato su tutti i modelli CNC 0i-B o su specifiche varianti?

L'A16B-3200-0500 è confermato per il comando FANUC Serie 0i-B (F0i-B).e altre configurazioniLa scheda I/O può essere comune in queste varianti in quanto serve lo stesso slot hardware nell'unità di controllo 0i-B indipendentemente dal tipo di macchina.Confirmare dall'elenco di ricambi del controller specifico prima di ordinare.

D5: Quali dati devono essere eseguiti il backup prima di sostituire l'A16B-3200-0500?

La scheda di I/O non contiene parametri o programmi CNC. Tuttavia, come precauzione prima di qualsiasi manutenzione CNC, eseguire un backup completo della SRAM salvando tutti i parametri CNC, i programmi delle parti, i dati degli utensili,e programma di scala PMC ai media esterniQuesto garantisce il recupero dei dati in caso di eventi imprevisti durante la manutenzione.
