Nuova scheda principale originale FANUC A20B-8101-0280 GRATUITA Spedizione accelerata

A20B-8101-0280∙ FANUC Zero i-C (serie 0i-C) PCB principale ∙ MMX Pentium / Multi-Axis / PC Funzioni / Moduli plug-in

Serie 0i-C dove la piattaforma Zero i è matura

La FANUC Serie 0i-C (Zero i Model C) è la terza generazione hardware della piattaforma 0i.

0i-A (prima generazione):Stabilito l'architettura hardware 0i – un CNC ottimizzato in termini di costi con elaborazione 486DX2 e un piccolo complemento I/O per applicazioni di lavorazione e tornitura di base.

0i-B (seconda generazione):Rifinazione dell'architettura della scheda, miglioramento delle funzionalità dei parametri servo e spindle e estensione delle opzioni di comunicazione.

0i-C (terza generazione):Aggiornato a un processore MMX Pentium un significativo miglioramento delle prestazioni di elaborazione rispetto all'hardware di classe 486DX2 delle generazioni precedenti.L'0i-C ha anche introdotto la funzione PC integrata come standard, permettendo al CNC di comunicare tramite Ethernet e supportare le applicazioni HMI direttamente sull'unità di controllo.

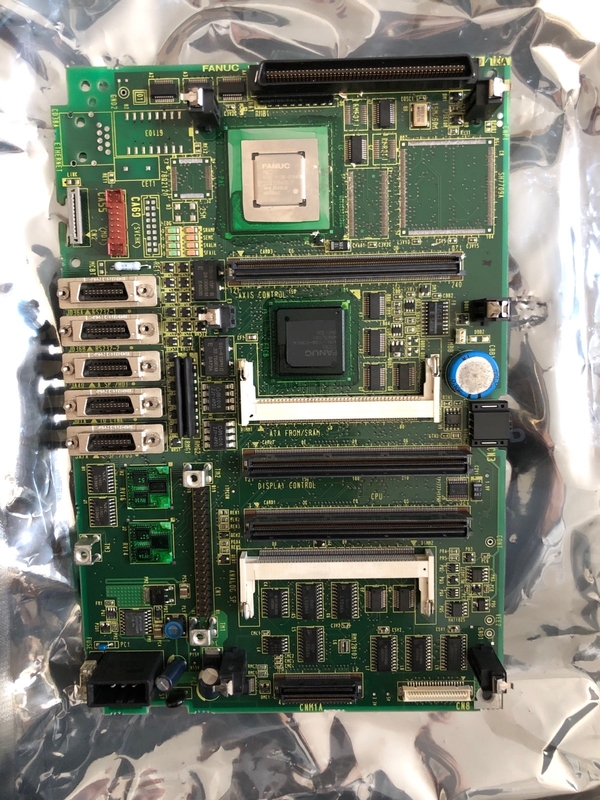

L'A20B-8101-0280 è il PCB principale (master board) per questa generazione 0i-C il gruppo hardware centrale a cui tutti i moduli opzionali sono collegati all'interno dell'unità di controllo CNC.

Specificità principali

Funzioni integrate del PC

Le funzioni PC integrate della generazione 0i-C consentono al CNC di:

• Connessione a una rete di impianto tramite Ethernet per lo streaming dei programmi DNC
• Eseguire attività di raccolta dati che riportano i numeri di produzione e lo stato della macchina ai sistemi MES
• Supporto per il monitoraggio e la diagnostica da remoto da un PC connesso
• Programmi e parametri di trasferimento tra il CNC e lo storage in rete

Queste funzionalità sono state aggiunte nelle precedenti generazioni di 0i; sulla 0i-C, vengono come parte dell'architettura standard della scheda principale.

Scenari di applicazione

0i-C guasto della scheda principale CNC:Un centro di lavorazione CNC FANUC 0i-C non si avvia, visualizzando i codici di allarme del sistema che puntano al PCB principale.Il sistema si ricarica dai moduli FROM e riprende il normale funzionamento.

Ripristino della connettività Ethernet:Un CNC 0i-C perde la connessione Ethernet dopo un guasto a livello di scheda.

Domande frequenti

Q1: Quali moduli plug-in si collegano all'A20B-8101-0280?

L'A20B-8101-0280 fornisce slot per moduli per FROM (Flash ROM ¢ software di sistema CNC), SRAM (storage di parametri e programmi a batteria), moduli di espansione DRAM opzionali,e schede di opzioni grafiche o di comunicazioneLa configurazione dei moduli installati determina le capacità specifiche del sistema CNC 0i-C.

D2: L'A20B-8101-0280 è compatibile con le configurazioni 0i-MC (centro di lavorazione) e 0i-TC (centro di tornitura)?

L'hardware della scheda principale è comune in tutta la piattaforma 0i-C indipendentemente dal tipo di macchina.T = centro di rotazione) è determinato dal contenuto del modulo FROM l'immagine del software di sistema installato nel modulo FROMLo stesso A20B-8101-0280 serve entrambi, con il tipo CNC risolto a livello di software.

D3: Quali dati devono essere eseguiti il backup prima di sostituire l'A20B-8101-0280?

Prima di rimuovere la scheda principale, eseguire il backup: tutti i parametri CNC, programmi di parti, dati di offset utensile, dati di offset di lavoro e il programma di scala PMC.ma un backup completo garantisce il recupero anche se un modulo sviluppa un problema durante la sostituzione. Conservare i backup su scheda di memoria, USB (se supportato) e backup PC RS-232C contemporaneamente.

D4: La funzione PC integrata dell'A20B-8101-0280 richiede una configurazione separata dopo la sostituzione della scheda?

I parametri delle funzioni di Ethernet e PC (indirizzo IP, maschera di subnet, gateway, impostazioni del server DNC) sono memorizzati nella memoria dei parametri del CNC ¢ non nella scheda principale.Dopo l'installazione di un dispositivo di ricambio A20B-8101-0280, questi parametri vengono ripristinati dal backup e la funzione Ethernet dovrebbe riprendere normalmente.aggiornare le riserve DHCP o le assegnazioni IP fisse nella configurazione della rete dell'impianto.

D5: Come si confronta la generazione 0i-C con la generazione 0i-D in termini di hardware della scheda principale?

La generazione 0i-D utilizza le schede principali della serie A20B-8200-xxxx, una generazione di hardware diversa con un'architettura di processore aggiornata, una maggiore capacità DRAM e un'interfaccia di funzionalità PC aggiornata.Le schede principali A20B-8101-0280 (0i-C) e A20B-8200-xxxx (0i-D) non sono intercambiabili.I sistemi costruiti su hardware 0i-C continuano a funzionare con schede principali 0i-C per tutta la loro vita utile.
