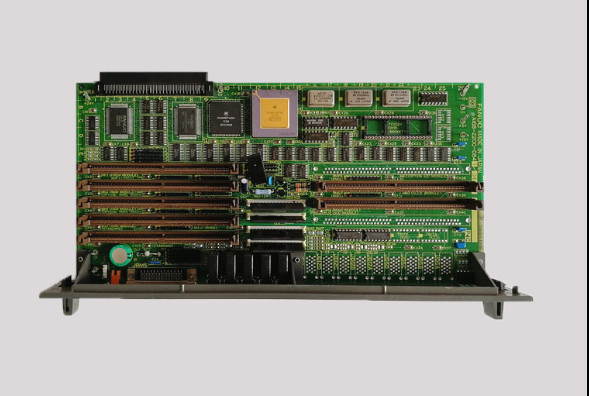

A16B-2202-0850∙ FANUC 6-Axis Option-2 CPU Board ∙ 7 slot plug-in / Serie 16/18 Espansione dell'asse / Architettura sub-CPU

Opzione 2  Estensione del conteggio degli assi oltre la scheda di base

Nell'architettura hardware CNC FANUC Serie 16/18, la scheda CPU principale gestisce il conteggio degli assi di base ?? in genere 4 assi in una configurazione standard.la scheda della sub-CPU Opzione-2 estende il sistema oltre questo limite di base.

L'A16B-2202-0850 è la variante a 6 assi della scheda Option-2 ∙ una sub-CPU dedicata che si assume la responsabilità dell'elaborazione dell'asse servo per assi aggiuntivi oltre quelli gestiti dalla scheda CPU principale.

Questa architettura appare costantemente in tutta la linea di prodotti FANUC CNC di questa epoca:

A16B-2203-0031 (OPZIONE-2 2-ASSI):Descritto altrove in questa sessione ̇ una sub-CPU di espansione a 2 assi per applicazioni della serie 16/18.

A16B-2203-0033 (OPZIONE-2 SUB-CPU con sub-CPU):La scheda di opzioni di maggiore capacità con sub-CPU incorporata, confermata anche in questa sessione.

A16B-2202-0850 (6-ASSI OPTIONE-2):La variante di espansione a 6 assi ?? per macchine che richiedono fino a 6 servoassi coordinati attraverso questa scheda opzionale.

Informazioni chiave sul prodotto

Applicazioni CNC a 6 assi per macchine utensili

Il numero di assi riflette la complessità meccanica della macchina utensile:

Centri di lavorazione a 5 assi con indice:X, Y, Z sono assi di base; A, B (assi rotanti) e un sesto asse del magazzino utensili o indicizzatore di pallet hanno tutti bisogno di controllo servo.

Centri di svolta multi-torretta:Assi Z, X, C (spindle principale), Y (fresatura aggiuntiva), seconda torretta Z2 e X2 6 assi servo totali per un centro di tornitura complesso.

Celle della macchina di trasferimento:In una macchina di trasferimento flessibile, più assi servo indipendenti posizionano le parti attraverso operazioni sequenziali ¢ il conteggio a 6 assi copre l'intero complemento di stazione.

Scenari di applicazione

Sfida della scheda di espansione del centro di lavorazione a 6 assi della serie 18-B:Un centro di lavorazione a 5 assi della serie FANUC 18-B con un asse B aggiuntivo produce allarmi sugli assi di espansione.Sostituzione ripristina tutti i 6 assi gestiti dalla scheda opzione.

Servizi di manutenzione dei centri di tornitura multiacessi della serie 16-B:Un complesso centro di tornitura CNC con due torrette e un asse C richiede la sostituzione della sub-CPU Opzione-2.

Domande frequenti

Q1: Qual è il numero massimo di assi totali quando A16B-2202-0850 viene aggiunto a un sistema della serie 16/18?

La scheda principale della CPU della serie 16/18 supporta un numero di assi base (in genere 4 con la scheda principale base).Il totale esatto dipende dal modello specifico della serie 16/18La documentazione hardware del modello FANUC serie 16/18 specifica il numero massimo di assi supportati per ciascuna combinazione di scheda principale e opzione.

D2: L'A16B-2202-0850 ha bisogno di schede di opzioni corrispondenti sui 7 slot per il suo funzionamento a 6 assi?

La scheda A16B-2202-0850 fornisce gli slot fisici e l'infrastruttura della CPU, ma le schede servo, i moduli di memoria FROM/SRAM,e le schede di comunicazione che riempiono tali 7 slot devono essere montate e configurate correttamente per il funzionamento dell'operazione a 6 assiIl manuale di connessione hardware della serie 16/18 FANUC applicabile documenta la configurazione della scheda richiesta per la configurazione a 6 assi.

D3: La sostituzione dell'A16B-2202-0850 richiede la ricommissione degli assi di espansione?

I parametri CNC per tutti gli assi inclusi quelli gestiti dall'A16B-2202-0850 sono memorizzati nella SRAM principale del CNC.Sostituzione della scheda di opzioni con tutti i dati dei parametri intatti significa i parametri dell'asse di espansione vengono automaticamente riapplicati all'avvioSe i dati della SRAM sono stati persi, i parametri dell'asse di espansione devono essere inseriti nuovamente dal backup prima che la macchina possa funzionare.

D4: Quali codici di allarme indicano che A16B-2202-0850 ha fallito?

allarmi specifici per gli assi di espansione (allarmi sugli assi 5, 6 o superiori a seconda della configurazione di numerazione dell'asse), errori di comunicazione che puntano alla slot di opzione,o il guasto di tutti gli assi di espansione contemporaneamente mentre gli assi di base continuano normalmente tutti indicano il A16B-2202-0850 può essere il difetto. Confirmare verificando se il guasto si isola agli assi assegnati a questa scheda opzionale rispetto alla scheda principale della CPU.
