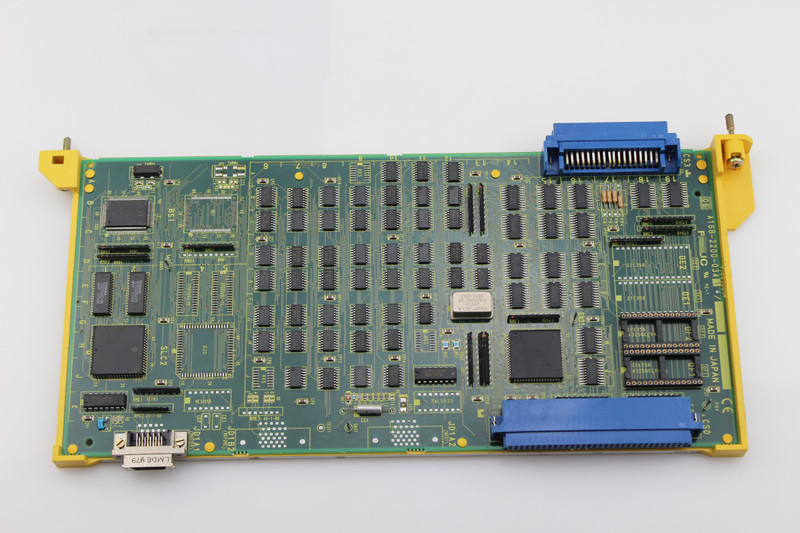

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB testato in buone condizioni

A16B-2200-0341 | PCB master ROM collegamento I/O FANUC PMC-M - CNC serie 0-C / Sistemi robotizzati / Esecuzione di programmi ladder / Collegamento I/O

PMC-M — Il controllore di macchina programmabile per la serie 0-C

Nell'architettura CNC FANUC serie 0-C, il PMC (Programmable Machine Controller) esegue la logica sequenziale della macchina, il programma ladder che governa tutte le funzioni della macchina al di fuori del movimento di taglio. Refrigerante, impianto idraulico, cambio utensile, interblocchi delle porte, risposte del pannello operatore: tutto è gestito dai pioli della scala PMC.

La designazione "PMC-M" identifica il modello PMC specifico montato sui sistemi Serie 0-C. A16B-2200-0341 è la scheda master ROM per PMC-M, il PCB che contiene la memoria di programma (ROM) del PMC e funge da master del collegamento I/O.

Informazioni chiave sul prodotto

Varianti di revisione: PMC-M e PMC-M2

L'A16B-2200-0341 esiste in più revisioni hardware con designazioni applicative distinte:

/04B (PMC-M):La configurazione PMC-M standard per applicazioni su macchine utensili CNC serie 0-C. Il PMC-M fornisce l'esecuzione del programma ladder di base e la funzione master di collegamento I/O per l'interfaccia macchina del CNC.

/09A (Scheda di collegamento IO ROM robot PMC-M2):Una revisione successiva confermata da Next Day Automation per applicazioni robotiche. La designazione "M2" identifica un livello di capacità PMC-M migliorato. Questa variante serve i controller robot FANUC che utilizzano l'architettura PMC-M per il controllo della sequenza e la comunicazione del collegamento I/O.

Scenari applicativi

Guasto della scheda PMC CNC serie 0-C:Un CNC FANUC serie 0-C sviluppa allarmi PMC: le sequenze della macchina smettono di rispondere, la comunicazione del collegamento I/O fallisce. Il guasto è identificato come A16B-2200-0341. La sostituzione ripristina l'esecuzione ladder PMC e la comunicazione del collegamento I/O.

Manutenzione della scheda Robot PMC-M2:Un controller robot FANUC che utilizza l'architettura PMC-M2 richiede A16B-2200-0341/09A per la scheda di controllo della sequenza. La revisione /09A viene specificatamente identificata prima dell'approvvigionamento.

Domande frequenti

D1: Qual è la differenza tra PMC-M (/04B) e PMC-M2 (/09A) sull'A16B-2200-0341?

La revisione /04B è la configurazione PMC-M standard per le applicazioni CNC Serie 0-C. /09A è la variante PMC-M2: un livello di capacità PMC migliorato confermato per applicazioni robotiche da Next Day Automation. La designazione "M2" indica una maggiore capacità di passaggi del programma o un set di istruzioni esteso rispetto al PMC-M di base. Confermare sempre la revisione installata sull'etichetta della scheda prima di procurarsi una sostituzione.

D2: La sostituzione di A16B-2200-0341 richiede il ricaricamento del programma ladder PMC?

L'A16B-2200-0341 contiene ROM (memoria di sola lettura): il software di sistema PMC e potenzialmente il contenuto del programma ladder specifico della macchina sono archiviati su questa scheda. La sostituzione della scheda con una ROM vuota o con contenuto diverso significa che la logica della sequenza PMC della macchina deve essere ricaricata dal backup. Conservare sempre una copia di backup del programma ladder PMC prima di qualsiasi manutenzione della scheda PMC.

D3: Quali sistemi CNC utilizzano il PMC-M con A16B-2200-0341?

Fanuc-controller.com conferma A16B-2200-0341 "in particolare con i controller Serie 0-C." La generazione della serie 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) utilizzava l'architettura PMC-M per il controllo della sequenza della macchina. DNC Electronics elenca questa scheda nella categoria Schede I/O insieme ad altre schede dell'era Serie 0.

D4: A16B-2200-0341 è specifico per i sistemi CNC FANUC o può servire anche macchine utensili di terze parti?

A16B-2200-0341 serve i sistemi CNC FANUC serie 0-C installati su macchine utensili costruite da qualsiasi produttore di macchine utensili che utilizza questa generazione di CNC, inclusi i costruttori di macchine giapponesi, tedeschi, coreani, italiani e taiwanesi che hanno specificato FANUC 0-C come piattaforma CNC. La scheda è specifica della generazione CNC, non specifica del costruttore della macchina.

D5: Cosa significa in termini pratici per la macchina la funzione "I/O Link master"?

Il collegamento I/O è il bus seriale FANUC che collega il PMC a tutti i dispositivi I/O esterni: interruttori e spie del pannello operatore, unità I/O del corpo macchina e schede I/O magnetiche di potenza. A16B-2200-0341 come master significa che tutti i 96 o 104 segnali di ingresso della macchina e 56 o 72 segnali di uscita transitano su questa scheda. Quando questa scheda si guasta, il PMC perde l'accesso a tutti gli I/O della macchina: nessuna funzione della macchina può essere eseguita.
