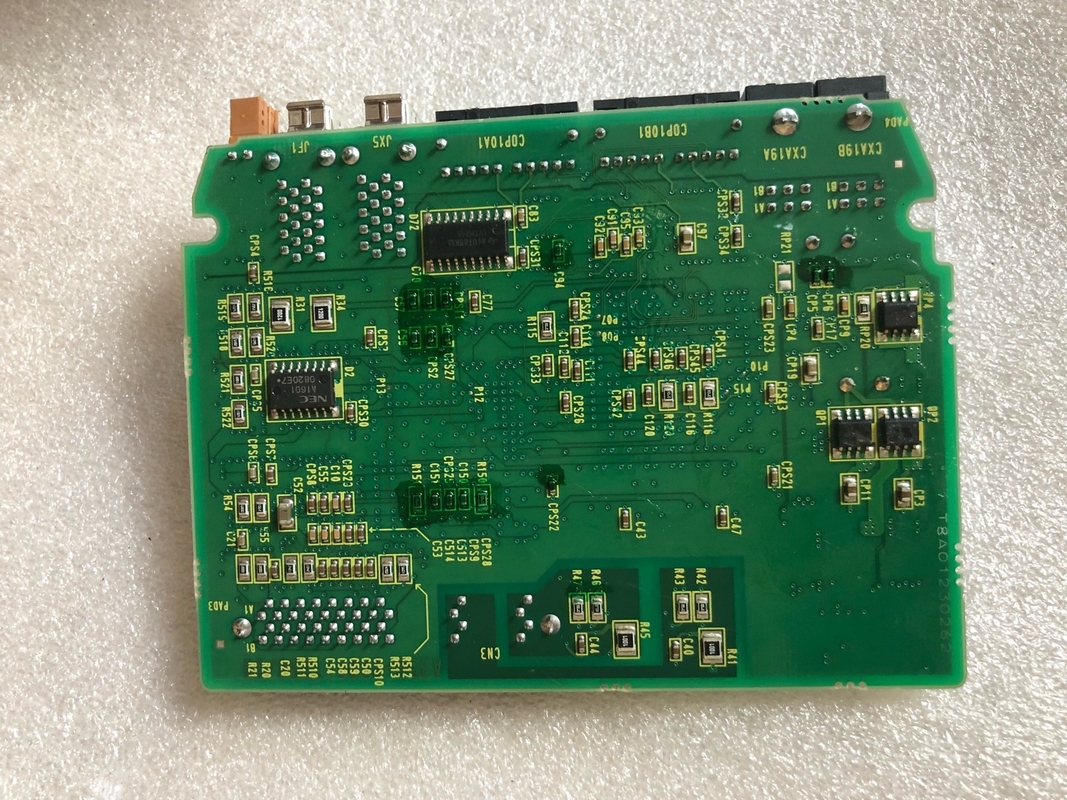

FANUC A350-2101-T058 Tavola di circuito A35O-21O1-TO58

A350-2101-T058 ∙ FANUC A350 PCB Numero di fabbricazione ∙ Alpha-i Drive Board Family / CNC Industrial Automation

Numeri di fabbricazione dell'A350 e numeri commerciali dell'A20B

Il sistema di parti di FANUC utilizza due convenzioni di numerazione parallele per lo stesso PCB fisico:

Numeri degli ordini commerciali (A20B-2101-xxxx):Numeri utilizzati sugli ordini di acquisto, sulla documentazione di manutenzione e sulle liste di ricambi commerciali..

Numeri di fabbricazione dei PCB (A350-2101-Txxx):Numeri di riferimento del disegno interno stampati sulla scheda stessa..

Il numero di fabbricazione A350-2101-T058 corrisponde a una scheda della serie commerciale A20B-2101. Esempi di coppie confermate:

• A20B-2101-0560 A350-2101-T566
• A20B-2101-0392 A350-2101-T396

L'A350-2101-T058 è l'etichetta di fabbricazione per la corrispondente scheda A20B-2101 della famiglia delle schede di azionamento Alpha-i.

Informazioni chiave sul prodotto

Famiglia A20B-2101 Drive Board

La serie A20B-2101 “ il cui numero di fabbricazione figura nella gamma A350-2101-Txxx “ copre i PCB di controllo e alimentazione dell'azionamento di FANUC per la generazione Alpha-i:

con una capacità di accensione superiore a 50 WComprese le schede di controllo HRV a doppio canale che eseguono i circuiti di controllo corrente per due assi servo contemporaneamente.

con una capacità di accensione superiore a 50 WGestione della regolazione della velocità del motore a fusione, dell'orientamento e del controllo della corrente nei moduli di azionamento aiSP.

Dischi per moduli di alimentazione:compresi i PCB per la serie PSM (αi PS) che forniscono il bus CC per tutti i servo e i moduli a mandrino collegati.

schede di azionamento della serie βi:comprese le schede servoamplificatori compatte per gli azionamenti servo della serie βi utilizzati nelle configurazioni CNC economiche.

L'A350-2101-T058 svolge una funzione specifica all'interno di questa famiglia.

Scenari di applicazione

Identificazione del PCB del modulo di trazione dall'etichetta della scheda:Un tecnico di manutenzione rimuove un PCB difettoso da un modulo di azionamento Alpha-i.il tecnico identifica la sostituzione corretta dall'elenco delle parti di ricambio del modulo di propulsione e ordina la scheda di ricambio.

Strumenti di ricambio:Un impianto mantiene pezzi di ricambio per PCB di azionamento identificati dai numeri di fabbricazione A350 riportati sulle etichette delle schede.L'A350-2101-T058 è fornito insieme ad altre schede di guida Alpha-i come parte di un inventario di manutenzione pianificato.

Domande frequenti

D1: Come posso trovare il numero di ordine commerciale A20B che corrisponde all'A350-2101-T058?

Contrastare l'A350-2101-T058 con l'elenco dei pezzi di ricambio nel manuale di manutenzione della serie FANUC Alpha-i per il modulo di propulsione specifico in cui è installato questo pannello.L'elenco dei pezzi di ricambio riporta ogni slot PCB al suo numero di fabbricazione eIl supporto tecnico FANUC può inoltre confermare la corrispondenza tra un numero di fabbricazione e il suo numero di ordine commerciale.

D2: Posso ordinare l'A350-2101-T058 utilizzando il numero di fabbricazione o il numero di ordine commerciale?

La maggior parte dei fornitori di pezzi di ricambio FANUC utilizza il numero di ordine commerciale A20B.fornire il numero di fabbricazione dell'A350-2101-T058 e un riferimento incrociato al numero di ordine commerciale applicabile per l'adempimentoAlcuni fornitori elencano i componenti sotto entrambi i sistemi di numerazione; prima di finalizzare l'ordine, verificare sempre che la scheda corrisponda all'unità installata.

D3: Ci sono diverse revisioni dell'A350-2101-T058?

Come le tavole con numero commerciale, le tavole con numero di fabbricazione possono avere i caratteri di revisione allegati , ad esempio, A350-2101-T058/01A.Il suffisso di revisione identifica gli aggiornamenti hardware all'interno dello stesso design del PCB. Le revisioni successive sono in genere retrocompatibili. Al momento dell'ordine, fornire il numero di fabbricazione completo, incluso qualsiasi suffisso di revisione visibile dall'etichetta della scheda.

D4: Quali precauzioni si applicano quando si sostituisce l'A350-2101-T058 in un modulo di propulsione Alpha-i?

Prima di aprire qualsiasi modulo di azionamento Alpha-i, verificare che il bus CC sia stato scaricato a una tensione sicura la carica del condensatore è visibile sul LED dell'indicatore di carica o misurabile con un voltmetro CC calibrato.Il PCB deve essere manipolato con le precauzioni ESD: cinghia per polso messa a terra, superficie di lavoro sicura da ESD e imballaggio antistatico per il trasporto.non nel PCB, quindi non è necessario reinserire i parametri dopo la sostituzione della scheda.

D5: La scheda di fabbricazione A350-2101-T058 è lo stesso PCB fisico della scheda commerciale A20B-2101?

Sì, l'A350-2101-T058 e la corrispondente scheda commerciale A20B-2101 sono PCB fisici identici.Il numero d'ordine commerciale viene utilizzato esternamente per gli acquisti e la documentazioneEntrambi i riferimenti identificano la stessa scheda ̇ la differenza è nel contesto (laboratorio contro acquisto) in cui il numero viene utilizzato.
