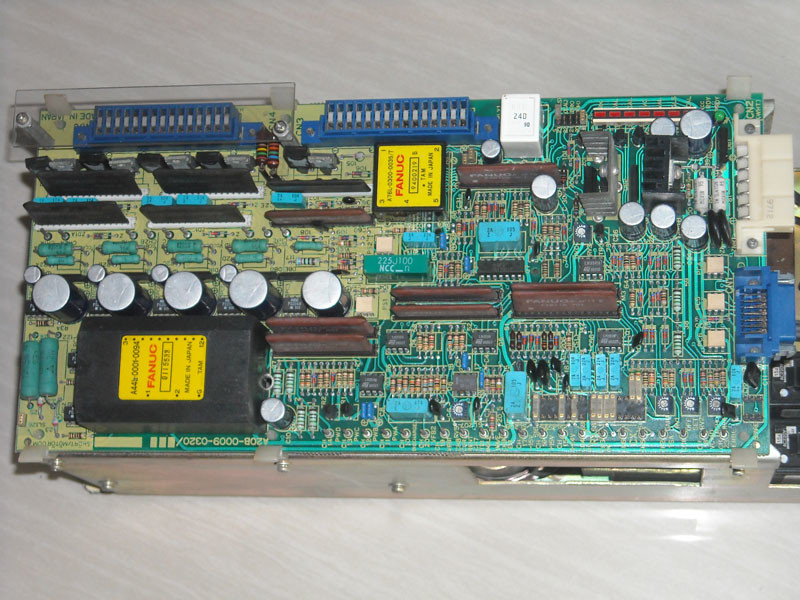

1 PC Nuovo Fanuc A20B-0009-0320 PCB In buone condizioni

A20B-0009-0320| PCB per servoazionamento CC FANUC serie 6047 - A06B-6047 / Controllo velocità / Cappuccio giallo serie M / Configurazione ponticelli

A06B-6047 — L'era del servo CC serie M

La serie A06B-6047 rappresenta la generazione di servoazionamenti CC di FANUC, l'era precedente alla serie Alpha senza spazzole CA. Questi azionamenti alimentavano le macchine utensili CNC FANUC su servomotori CC di tipo a spazzole.

Le unità sono conosciute con due nomi di campo:

"Serie M":Identificazione della generazione di servomotori CC FANUC serviti da questi azionamenti.

"Unità con tappo giallo":Prende il nome dai cappucci dell'encoder di colore giallo sui servomotori CC associati, in sostituzione della precedente generazione con "cappuccio nero". Questo identificatore visivo è ben noto tra i tecnici che eseguono la manutenzione dei macchinari FANUC legacy.

A20B-0009-0320 è la scheda di controllo della velocità all'interno di questi azionamenti A06B-6047 ad asse singolo. GE Fanuc Spares conferma l'elenco completo di compatibilità: A06B-6047-H002, H003, H040, H041 e H104.

Specifiche chiave

Disponibilità del servizio

L'A20B-0009-0320 dispone di un servizio di assistenza post-vendita completo nonostante la sua età:

• Ricambi GE Fanuc: sostituzione nello stesso giorno, riparazione interna, test
• FanucWorld: opzioni nuove, rinnovate e di riparazione
• Radwell: riparazione in garanzia di 2 anni
• Variante FanucWorld #SPL: Applicazione mandrino (è richiesta la sostituzione del nucleo)

La lunga durata delle macchine della Serie M in produzione rende questa scheda un pezzo di ricambio regolarmente richiesto.

Scenari applicativi

A06B-6047-H002 errore di controllo velocità:L'allarme di controllo della velocità dell'asse X di un tornio CNC risale a A20B-0009-0320. La revisione installata è confermata (/10D). Una revisione sostitutiva corrispondente è dotata delle impostazioni dei ponticelli trasferite dalla scheda originale. Il controllo della velocità viene ripristinato.

Ristrutturazione di macchinari CNC esistenti:Un impianto di produzione con macchine CNC serie M di lunga durata sostituisce in modo proattivo le schede A20B-0009-0320 come parte di un ciclo di manutenzione pianificata.

Domande frequenti

D1: Qual è la differenza principale tra il servoazionamento CC 6047 e il servoazionamento CA Alpha (A06B-6079) successivo?

L'A06B-6047 aziona servomotori CC (spazzole) utilizzando la regolazione della corrente di armatura: il motore è dotato di spazzole fisiche e di un commutatore. La serie A06B-6079 Alpha aziona servomotori CA (brushless) utilizzando il controllo della corrente PWM trifase. La transizione da CC a CA ha portato maggiore affidabilità (nessuna usura delle spazzole), maggiore efficienza e migliori prestazioni ad alta velocità. A20B-0009-0320 è un hardware dell'era DC; la classe A20B-2001-0930 serve l'era AC Alpha.

D2: Perché esistono così tante varianti di revisione di A20B-0009-0320?

La serie di azionamenti 6047 ha avuto una lunga durata produttiva, che abbraccia molti anni di produzione CNC FANUC. Le revisioni si sono accumulate durante questo periodo man mano che la disponibilità dei componenti è cambiata, sono stati apportati miglioramenti ai circuiti e sono stati risolti i problemi di compatibilità. Con più di 8 varianti di revisione confermate (da /03F a /16E), è essenziale che corrisponda alla revisione prima di ordinare una sostituzione.

D3: Quali motori sono azionati dagli azionamenti ad asse singolo A06B-6047?

L'A06B-6047 aziona i servomotori CC serie M (con cappuccio giallo). Si tratta di servomotori CC FANUC dell'epoca corrispondente, generalmente identificati dai coperchi gialli del cappuccio dell'encoder. La tensione nominale del motore, la velocità nominale e il tipo di encoder devono corrispondere alla configurazione dell'azionamento per ottenere prestazioni corrette di controllo della velocità.

Q4: È possibile utilizzare A20B-0009-0320 in un'applicazione con mandrino?

Lo standard A20B-0009-0320 è confermato per le applicazioni dei servoassi. La variante del mandrino (#SPL) richiede Core Exchange e può avere guadagno o scala dei parametri diversi. Confermare il tipo di applicazione prima di scegliere tra la variante standard e quella #SPL.
