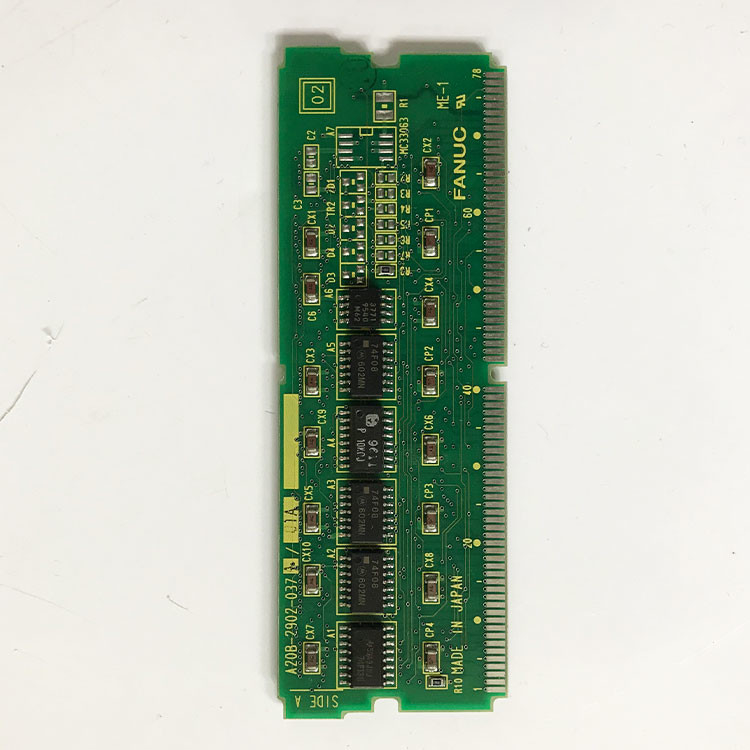

GE Fanuc A20B-2902-0371/02A Modulo PCB NUOVO

A20B-2902-0371 | Modulo FANUC 4MB FROM - Flash ROM/Software di sistema CNC/Memoria di programmi non volatile/Serie A20B-2902

FROM: il repository software non volatile del CNC

In qualsiasi CNC FANUC, tre tipi di memoria svolgono ruoli distinti. FROM (Flash Read-Only Memory) è la più fondamentale: memorizza il software del sistema CNC che definisce cosa può fare il CNC.

Cosa DA negozi:

• Software operativo CNC:L'interprete del codice G, il motore di calcolo del movimento, la coordinazione dei servo, la gestione del display e tutte le funzioni CNC principali esistono come software residente in FROM. Senza questo software, il CNC è un hardware inerte.
• Pacchetti software opzionali:Funzionalità CNC aggiuntive (maschiatura rigida, contornatura ad alta velocità, controllo del contorno AI e altre opzioni software) vengono memorizzate come contenuto FROM aggiuntivo. Ciascuna opzione abilitata ha un software corrispondente nel FROM che ne attiva la funzionalità.
• Programmi macro e funzioni personalizzate:In alcune configurazioni, i programmi macro permanenti (dati PMC, sottoprogrammi) risiedono in FROM per la conservazione non volatile.

FROM è non volatile per progettazione. A differenza della DRAM (che perde tutto il contenuto quando viene rimossa l'alimentazione) e a differenza della SRAM supportata da batteria (che perde contenuto se la batteria di backup si guasta), FROM conserva il suo contenuto a tempo indeterminato senza alcun supporto di alimentazione o batteria.

Specifiche chiave

Famiglia di moduli di memoria A20B-2902

La serie A20B-2902 comprende moduli di memoria plug-in per sistemi CNC FANUC. Diversi moduli di questa serie svolgono ruoli distinti:

Moduli DRAM:Memoria di lavoro volatile per la CPU. L'A20B-2902-0020 (4MB DRAM), descritto in un lotto precedente di questa serie, fornisce la memoria di lavoro veloce necessaria al processore CNC per il funzionamento in fase di esecuzione.

DA moduli:Archiviazione software non volatile. L'A20B-2902-0371 (4MB DA) memorizza il software di sistema che la CPU carica nella DRAM all'avvio. La capacità FROM determina la quantità di software e quante opzioni possono essere installate.

Modulo FROM adiacente:L'A20B-2902-0080 (4 MB FROM / 512 KB SRAM) rappresenta un modulo FROM diverso nella stessa famiglia A20B-2902, combinando FROM e SRAM in un unico modulo per una diversa configurazione CNC.

L'A20B-2902-0371 fornisce 4 MB di memoria FROM dedicata, adattata all'impronta software della generazione CNC che serve.

Scenari applicativi

Errore del modulo CNC FROM:Un CNC FANUC non riesce a completare la sequenza di avvio: il sistema si arresta durante il caricamento del software con un allarme di errore FROM. L'A20B-2902-0371 è identificato come il modulo guasto. La sostituzione ripristina il caricamento del software di sistema e il normale avvio del CNC.

Aggiornamento del software CNC:Un sistema CNC FANUC richiede l'aggiornamento del software a una nuova versione. Il software aggiornato viene scritto su un modulo FROM A20B-2902-0371 sostitutivo. Il vecchio modulo viene rimosso e viene installato il modulo aggiornato: il CNC si avvia con la nuova versione del software.

Domande frequenti

D1: La sostituzione di A20B-2902-0371 cancella i parametri CNC o i programmi pezzo?

No. I parametri CNC e i programmi pezzo sono memorizzati nella SRAM (RAM supportata da batteria), un modulo separato dal FROM. La sostituzione del modulo FROM non influisce sul contenuto SRAM. Dopo aver montato il nuovo A20B-2902-0371, il CNC si avvia utilizzando il software del nuovo modulo FROM e legge i parametri dalla SRAM intatta.

D2: È possibile riscrivere il software dell'A20B-2902-0371 sul campo?

FROM (Flash ROM) è cancellabile e riscrivibile elettricamente: "Flash" si riferisce a questa tecnologia di memoria flash cancellabile. Tuttavia, la riprogrammazione del modulo FROM nei sistemi CNC FANUC richiede un software boot loader FANUC specifico e una procedura di aggiornamento approvata. La riprogrammazione sul campo dei moduli FROM non è un'attività di manutenzione ordinaria; viene eseguita durante gli aggiornamenti formali del software CNC utilizzando gli strumenti e le procedure forniti da FANUC.

Q3: Quali sistemi CNC utilizzano il modulo A20B-2902-0371 FROM?

I moduli FROM della serie A20B-2902 servono le generazioni di CNC FANUC che utilizzano l'architettura di memoria modulare A20B-2902. Basato sull'adiacente A20B-2902-0080 (4MB FROM/512K SRAM confermato per la Serie 16/18 Modello B da più fonti), l'A20B-2902-0371 serve una piattaforma CNC dell'era Serie 16/18/21 simile o successiva. Confermare dalla documentazione hardware specifica del CNC.

D4: Qual è la differenza tra A20B-2902-0371 (4 MB DA) e A20B-2902-0020 (4 MB DRAM)?

Entrambi sono moduli della serie A20B-2902 da 4 MB, ma fondamentalmente diversi:

• A20B-2902-0020: DRAM: memoria di lavoro volatile, veloce. Contenuto perso allo spegnimento.
• A20B-2902-0371: FROM: memoria flash non volatile. Contenuto conservato in modo permanente senza alimentazione. Memorizza software; non può sostituire la DRAM e viceversa.

Q5: Cosa succede se si rimuove il modulo FROM mentre il CNC è alimentato?

La rimozione di FROM mentre il CNC è in esecuzione provoca un errore immediato del sistema: la CPU perde l'accesso al software che sta eseguendo. Il CNC andrà in crash, potenzialmente con un allarme di sistema. Spegnere sempre completamente il CNC prima di rimuovere o inserire moduli di memoria. Alcuni moduli FROM devono essere rimossi solo dopo che il CNC è stato spento correttamente seguendo la procedura di spegnimento FANUC applicabile.
