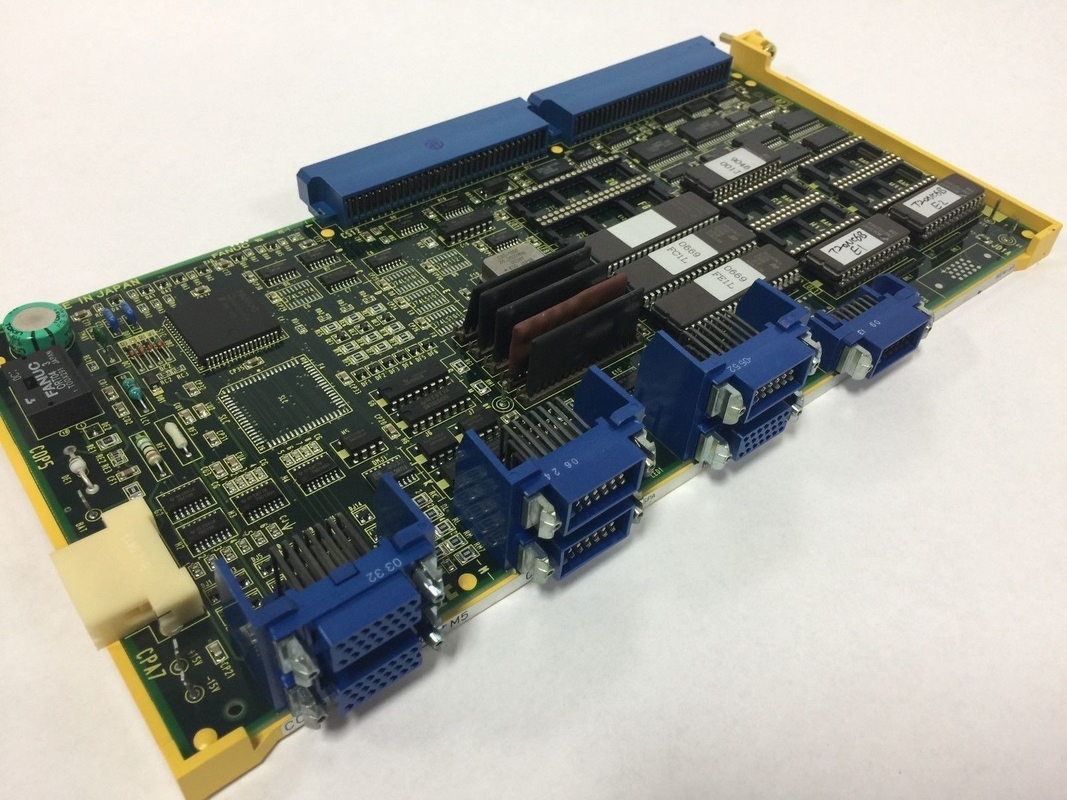

FANUC A16B-1212-0211 Diagramma di circuito schematico della scheda di memoria Modello 0

A16B-1212-0211 | PCB della scheda di memoria FANUC serie 0-C (F0C): programma/PMC/memoria di sistema/0-MC/0-TC CNC

La scheda di memoria in un CNC serie 0-C: cosa fa

Nell'architettura CNC FANUC Serie 0-C (F0C), la scheda di memoria è la scheda che memorizza e fornisce tutti i dati necessari al CNC per funzionare:

Software di sistema CNC:Il firmware eseguibile della macchina che definisce il modo in cui il CNC interpreta il codice G, gestisce il movimento degli assi, controlla il mandrino e gestisce l'interfaccia operatore, il tutto caricato dalla scheda di memoria.

Programma ladder PMC:La logica della sequenza della macchina (il programma PLC integrato) che controlla il refrigerante, i cambi utensile, gli interblocchi delle porte e tutte le sequenze periferiche della macchina. Il programma ladder viene memorizzato nella scheda di memoria ed eseguito da essa in ogni ciclo di scansione del PLC.

Programmi di lavorazione CNC:I programmi pezzo creati dall'operatore o dal programmatore, memorizzati nell'area di memoria del programma del CNC. La capacità della scheda di memoria determina quante e quanto grandi librerie di programmi possono contenere il CNC.

parametri:Dati di configurazione specifici della macchina (assegnazioni degli assi, valori di compensazione, limiti di velocità e dati PMC) che fanno sì che un controllo CNC generico si comporti correttamente con la macchina specifica su cui è installato.

A16B-1212-0211 è la scheda di memoria che trasporta tutti questi dati per il sistema CNC F0C.

Informazioni chiave sul prodotto

Varianti della scheda di memoria: 0210, 0211, 0216 nel contesto

La serie 0-C utilizzava più varianti di schede di memoria nella serie A16B-1212-021x, ciascuna con capacità leggermente diverse:

A16B-1212-0210:La scheda di memoria base 0-C senza uscita seriale del mandrino. Aziona servo digitali e azionamenti del mandrino attraverso l'interfaccia parallela diretta dell'azionamento. Supporta fino a 128 KB di memoria di programma, PMC-L, grafica monocromatica e comunicazione RS-232C.

A16B-1212-0211:Una variante della stessa famiglia di schede di memoria 021x, che serve configurazioni di controllo CNC F0C con la sua combinazione specifica di capacità di memoria e funzionalità di interfaccia.

A16B-1212-0216:La scheda di memoria seriale 0-C, che aggiunge un'interfaccia mandrino seriale in fibra ottica che consente al CNC di comunicare con gli azionamenti mandrino seriale di ultima generazione FANUC tramite il collegamento seriale digitale.

Scenari applicativi

F0C Guasto della scheda di memoria CNC:Un centro di lavoro FANUC 0-MC sviluppa allarmi di sistema, in particolare allarmi di parità RAM (910 o 911) che indicano errori di integrità della memoria. Dopo aver verificato che l'alimentazione e il posizionamento della scheda siano corretti, la scheda di memoria A16B-1212-0211 viene identificata come difettosa. Una scheda sostitutiva, caricata con il programma PMC della macchina e i parametri CNC dal backup, ripristina la macchina al pieno funzionamento.

Sostituzione preventiva della scheda di memoria:Nell'ambito di un rinnovamento sistematico dei componenti, un centro di tornitura 0-TC sottoposto a ristrutturazione CNC ha sostituito la scheda di memoria. Il nuovo A16B-1212-0211 ripristina la durata utile della scheda di memoria senza richiedere alcuna riprogrammazione del PMC o reinserimento dei parametri, poiché il contenuto viene ricaricato dal backup del costruttore della macchina.

Domande frequenti

D1: Cosa succede ai programmi CNC quando viene sostituito l'A16B-1212-0211?

I programmi e i parametri archiviati nella RAM supportata da batteria della scheda di memoria vengono persi quando la scheda viene sostituita: la nuova scheda non viene fornita con contenuti specifici della macchina. Prima della sostituzione, eseguire il backup di tutti i programmi CNC, offset utensile, offset pezzo, parametri macchina e programma ladder PMC su un dispositivo esterno (PC di backup RS-232C, scheda di memoria, cassetta nastro per sistemi 0-C meno recenti). Dopo aver montato la scheda sostitutiva, ripristinare tutti i dati di cui è stato eseguito il backup.

D2: Come viene caricato il programma PMC sul sostituto A16B-1212-0211?

Il programma ladder PMC per 0-C è generalmente contenuto in chip ROM PMC dedicati o in un file di backup del programma PMC. Se il programma PMC della macchina è memorizzato nei chip ROM su una scheda PMC separata (come una PMC-M), il programma non va perso quando la scheda di memoria viene sostituita. Se il programma PMC è memorizzato nella RAM della scheda di memoria, ripristinarlo da un backup dopo aver montato la nuova scheda. Per le macchine in cui il backup originale del costruttore della macchina non esiste più, potrebbe essere necessario ricreare il programma PMC dalla documentazione della macchina.

D3: Cosa indica l'allarme di parità della RAM (910 o 911) su un CNC Serie 0-C?

L'allarme di parità RAM 910 indica un errore di parità nella RAM dati del CNC, mentre l'allarme 911 indica un errore di parità nella RAM del programma. Entrambi indicano un guasto all'integrità della memoria: o i chip RAM sulla scheda di memoria hanno sviluppato guasti oppure la batteria della scheda di memoria si è guastata e ha consentito alla RAM supportata da batteria di perdere i dati durante un'interruzione di corrente. Controllare innanzitutto la tensione della batteria di backup prima di concludere che la scheda di memoria stessa è guasta.

D4: Qual è la differenza tra PMC-L e PMC-M sulla Serie 0-C e la scelta influisce sulla scheda di memoria?

PMC-L (Ladder) è la variante PMC più semplice integrata nella scheda di memoria 0-C stessa: gestisce le funzioni di sequenza della macchina di base senza una scheda PMC separata. PMC-M (Master) è una variante PMC più potente che utilizza una scheda PMC dedicata separata (come A16B-1211-0910) per una logica di sequenza macchina più complessa. Sui sistemi che utilizzano PMC-M, la funzione PMC-L integrata nella scheda di memoria non viene utilizzata e il programma PMC risiede sulla scheda PMC separata anziché sull'A16B-1212-0211. Sapere quale tipo di PMC utilizza la macchina determina quale backup del programma è necessario specificamente dalla scheda di memoria.
