Mitsubishi MC1619-1 | Scheda a circuito stampato serie M3/MC per CNC MELDAS M300 — N. parte A3002, disponibile nuovo e ricondizionato

Panoramica

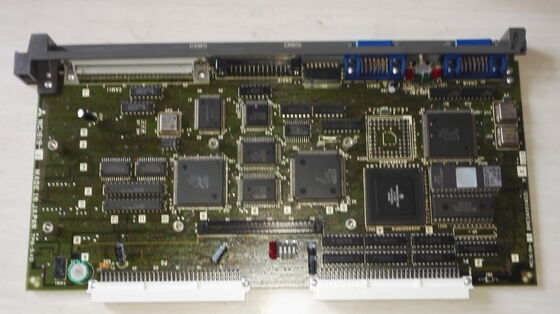

La Mitsubishi MC1619-1 (codice catalogo A3002) è una scheda a circuito stampato della serie M3/MC, progettata per la piattaforma di controllo CNC Mitsubishi MELDAS M300.

Come tutte le schede PCB della famiglia di schede M3/MC, è un componente specifico per l'applicazione — configurato per una funzione definita all'interno dell'architettura di controllo del sistema M300 e non intercambiabile con schede di altre generazioni CNC senza una revisione di compatibilità confermata.

La serie MELDAS M300 occupa un posto significativo nella storia del CNC: introdotta nel 1986 come primo processore CNC a 32 bit al mondo, ha stabilito il punto di riferimento per il controllo di macchine utensili ad alte prestazioni per tutti gli anni '80 e primi anni '90.

Molti centri di tornitura, centri di lavoro e macchine multi-asse di quell'epoca equipaggiati con M300 sono ancora operativi negli ambienti di produzione odierni, supportati dalla robusta costruzione della piattaforma e dalla continua disponibilità di schede di ricambio — che è esattamente ciò che affronta la MC1619-1.

Quando una scheda PCB in un sistema M300 si guasta, la macchina si ferma.

Non esiste una soluzione alternativa, nessun aggiustamento dei parametri che ripristini la funzionalità quando l'hardware di una scheda è guasto. L'approvvigionamento della scheda di ricambio corretta — con una corrispondenza del numero di parte confermata verificata sull'etichetta della scheda installata — è il percorso diretto per tornare alla produzione.

La MC1619-1 è disponibile in condizioni nuove (A3002) e ricondizionate testate in fabbrica (MC1619-1-EX, A3002EX), con la variante ricondizionata che è stata completamente valutata e ripristinata alle specifiche originali da tecnici di riparazione Mitsubishi qualificati.

Informazioni chiave sul prodotto

La piattaforma MELDAS M300 — Contesto per la MC1619-1

La serie M300 è stata il sistema di controllo CNC di punta di Mitsubishi Electric per la maggior parte del periodo tra la sua introduzione nel 1986 e la sua interruzione nel 1994.

Costruito attorno a un'architettura di processore a 32 bit in un momento in cui il 16 bit era lo standard del settore, l'M300 ha fornito la velocità di elaborazione e la capacità di coordinamento multi-asse di cui le macchine utensili ad alte prestazioni di quell'epoca avevano bisogno.

È stato succeduto dalla serie M500, che ha portato avanti le capacità dell'M300 condensando il design del cabinet di azionamento.

La famiglia di schede a circuito stampato M3/MC è lo strato hardware che implementa le funzioni di controllo dell'M300.

La famiglia comprende schede che coprono l'intera gamma di attività di controllo CNC: schede CPU principali e di memoria, schede di interfaccia display, schede ROM di sistema, schede dispositivo di sequenza, assemblaggi backplane e interconnessione e schede funzione specializzate.

Ogni scheda porta un numero di parte univoco nella serie con prefisso MC e occupa uno slot o una posizione definita nel backplane del cabinet di controllo M300.

La MC1619-1 si inserisce in questa famiglia come un componente il cui ruolo specifico all'interno del sistema M300 è confermato dall'installazione fisica e dalla documentazione di sistema associata alla macchina su cui è installata.

Il portale dei pezzi di ricambio MEAU di Mitsubishi Electric e la rete di assistenza mantengono la disponibilità della famiglia di schede M3/MC per supportare le macchine equipaggiate con M300 durante la loro vita utile estesa — un impegno per il supporto legacy che riflette sia l'attività continua della base installata sia l'impossibilità pratica di aggiornare tutte le macchine equipaggiate con M300 contemporaneamente.

Nuovo vs Ricondizionato — Scegliere la condizione di fornitura corretta

La MC1619-1 è disponibile in due condizioni di fornitura confermate dalla rete di ricambi autorizzata di Mitsubishi Electric.

La condizione nuova (A3002) è la scheda originale, non riparata, fresca di fabbrica — lo stesso componente che sarebbe stato installato in una nuova macchina durante il ciclo di produzione dell'M300.

Le schede nuove sono conformi alle specifiche di fabbrica complete e, ove disponibili tramite la rete di ricambi autorizzata Mitsubishi, ai termini di garanzia del produttore applicabili ai pezzi di ricambio. Per le macchine in cui il pezzo è disponibile nuovo e il budget lo consente, la condizione nuova fornisce la massima aspettativa di vita utile iniziale.

La condizione ricondizionata (MC1619-1-EX, A3002EX) è una scheda che è stata restituita, valutata, riparata secondo necessità e testata secondo le specifiche originali di fabbrica da tecnici di riparazione qualificati di Mitsubishi Electric.

Le schede ricondizionate Mitsubishi vengono testate per verificare che soddisfino le stesse specifiche elettriche e funzionali delle schede nuove prima di essere restituite a magazzino.

La variante ricondizionata è coperta dalla garanzia di un anno di Mitsubishi sui pezzi ricondizionati — una garanzia significativa dato che il lavoro di riparazione è stato eseguito dal personale tecnico dell'OEM stesso piuttosto che da un'officina di riparazione di terze parti.

Per le macchine M300 che operano in ambienti di produzione in cui la minimizzazione dei costi di fermo macchina è la priorità, la variante ricondizionata offre tipicamente il percorso più rapido per la disponibilità a magazzino, in particolare per le schede i cui scorte nuove si sono esaurite nei decenni successivi all'interruzione dell'M300.

Confermare la disponibilità di entrambe le condizioni al momento dell'ordine, poiché i livelli di scorte fluttuano.

Identificazione della scheda corretta — Verifica del numero di parte

Il passaggio più importante prima di ordinare qualsiasi ricambio PCB M300 è la verifica fisica diretta del numero di parte sull'etichetta della scheda guasta.

La serie M3/MC contiene molte schede con strutture di prefisso simili — MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 e altre — che differiscono per funzione e non sono intercambiabili nonostante somiglianze superficiali nei numeri di parte.

L'etichetta MC1619-1 sulla scheda installata, incrociata con il codice catalogo A3002, conferma il ricambio corretto.

Le designazioni equivalenti MC16191 (senza trattini) sono la stessa parte referenziata senza punteggiatura, come appare in alcuni sistemi di approvvigionamento e database che non supportano i trattini nei campi del numero di parte.

Quando l'etichetta della scheda guasta è danneggiata, mancante o illeggibile, l'identificazione del ricambio corretto richiede l'accesso alla documentazione di manutenzione della macchina — in particolare al manuale di connessione hardware e ricambi per la variante M300 della macchina.

Tentare di sostituire basandosi solo sul fattore di forma fisico non è affidabile nella serie M3/MC, poiché più schede condividono lo stesso ingombro meccanico pur svolgendo funzioni diverse.

Manipolazione, protezione ESD e installazione

Tutte le schede PCB della serie M3/MC, inclusa la MC1619-1, sono assemblaggi elettronici sensibili all'elettricità statica. Il danno da scarica elettrostatica (ESD) è una delle principali cause di guasto prematuro delle schede PCB nell'elettronica industriale, ed è particolarmente insidioso perché il danno ESD potrebbe non produrre un guasto immediato — producendo invece un danno latente che si manifesta come guasti intermittenti o una ridotta vita utile mesi dopo l'evento dannoso.

La corretta procedura di manipolazione richiede un braccialetto ESD collegato a una messa a terra nota, una superficie di lavoro antistatica e un imballaggio antistatico durante il trasporto. La scheda deve essere rimossa dalla sua busta ESD solo immediatamente prima dell'installazione.

L'alimentazione del cabinet di controllo M300 deve essere completamente isolata e verificata spenta prima che la scheda guasta venga rimossa e venga installata la sostituzione — lo scambio a caldo delle schede M300 non è supportato e rischia di danneggiare sia la scheda che il backplane del cabinet di controllo.

Dopo l'installazione, i parametri della macchina devono essere verificati rispetto al backup del costruttore della macchina o dell'operatore prima di riprendere la produzione, poiché alcune sostituzioni di schede potrebbero influire sulla conservazione dei parametri a seconda del ruolo della scheda nell'architettura di memoria dell'M300.

Domande frequenti

D1: Come posso confermare che la MC1619-1 sia il ricambio corretto per la mia macchina?

Leggere direttamente il numero di parte stampato sull'etichetta della scheda guasta — l'etichetta della scheda è l'identificazione definitiva. Incrociare il numero dell'etichetta con il catalogo ricambi della serie M3/MC di Mitsubishi o con il manuale di manutenzione hardware della macchina per confermare che il codice catalogo A3002 corrisponda.

Non fare affidamento solo sulla posizione della scheda o sull'aspetto fisico, poiché più schede della serie M3/MC condividono fattori di forma simili. Se l'etichetta della scheda è danneggiata, consultare il manuale di connessione della macchina o contattare il team di supporto ricambi di Mitsubishi Electric con il modello e il numero di serie della macchina.

D2: Qual è la differenza tra MC1619-1 (A3002) e MC1619-1-EX (A3002EX)?

La MC1619-1 (A3002) è una scheda nuova, non riparata, alle specifiche originali di fabbrica. La MC1619-1-EX (A3002EX) è la variante ricondizionata — una scheda restituita che è stata testata, riparata dove necessario e nuovamente verificata secondo le specifiche originali da tecnici qualificati di Mitsubishi Electric. Le schede ricondizionate sono coperte dalla garanzia di un anno di Mitsubishi sui pezzi ricondizionati.

Per la maggior parte delle applicazioni di manutenzione, entrambe le condizioni sono elettricamente equivalenti; la scelta dipende tipicamente dalla disponibilità e dal costo, con le schede ricondizionate che spesso offrono una migliore disponibilità a magazzino per i numeri di parte legacy.

D3: Il CNC M300 è stato interrotto nel 1994 — è ancora possibile reperire schede di ricambio?

Sì. Mitsubishi Electric mantiene la disponibilità di pezzi di ricambio per le generazioni CNC legacy ben oltre la fine del ciclo di vita della piattaforma, come parte del suo impegno a supportare le basi installate di macchine.

Le schede della serie M300 rimangono disponibili tramite il portale ricambi autorizzato Mitsubishi Electric Americas (MEAU) e la rete di assistenza, sia in condizioni nuove che ricondizionate a seconda delle scorte.

La disponibilità di numeri di parte specifici varia nel tempo e dovrebbe essere confermata al momento del bisogno. Fornitori terzi di ricambi CNC mantengono anche scorte di schede della serie M300, tipicamente in condizioni di surplus testato o riparato.

D4: I parametri del CNC dovrebbero essere sottoposti a backup prima di sostituire una scheda PCB della serie M3/MC?

Sì, sempre. Il backup dei parametri prima di qualsiasi sostituzione di scheda è una pratica standard sui sistemi CNC, indipendentemente dalla funzione specifica della scheda. Sull'M300, i parametri NC, i programmi PLC e i dati degli utensili sono memorizzati nella RAM con backup a batteria in determinate schede dell'architettura M3/MC.

La sostituzione di una scheda che fa parte di questa struttura di memoria — o la sostituzione di qualsiasi scheda mentre l'alimentazione è rimossa dal sistema — comporta il rischio di perdita dei parametri che un backup corrente elimina.

Se non esiste un backup, i parametri della macchina devono essere reinseriti manualmente dalla documentazione originale del costruttore della macchina prima che la produzione possa riprendere in sicurezza.

D5: Quali precauzioni ESD sono richieste durante la manipolazione della MC1619-1?

La MC1619-1, come tutte le schede PCB della serie M3/MC, è un assemblaggio sensibile all'elettricità statica. Utilizzare sempre un braccialetto ESD messo a terra collegato a una messa a terra verificata durante la manipolazione della scheda. Lavorare su un tappetino antistatico.

Mantenere la scheda nel suo imballaggio antistatico fino al momento dell'installazione. Assicurarsi che il cabinet di controllo M300 sia spento e che l'interruttore principale sia bloccato prima di rimuovere la scheda guasta o installare la sostituzione.

Evitare di toccare il lato componenti della scheda o i contatti dei connettori con le mani nude.

Queste precauzioni si applicano sia alla rimozione della scheda guasta che all'installazione della sostituzione — il danno ESD a una nuova scheda durante l'installazione è costoso quanto il guasto originale.
