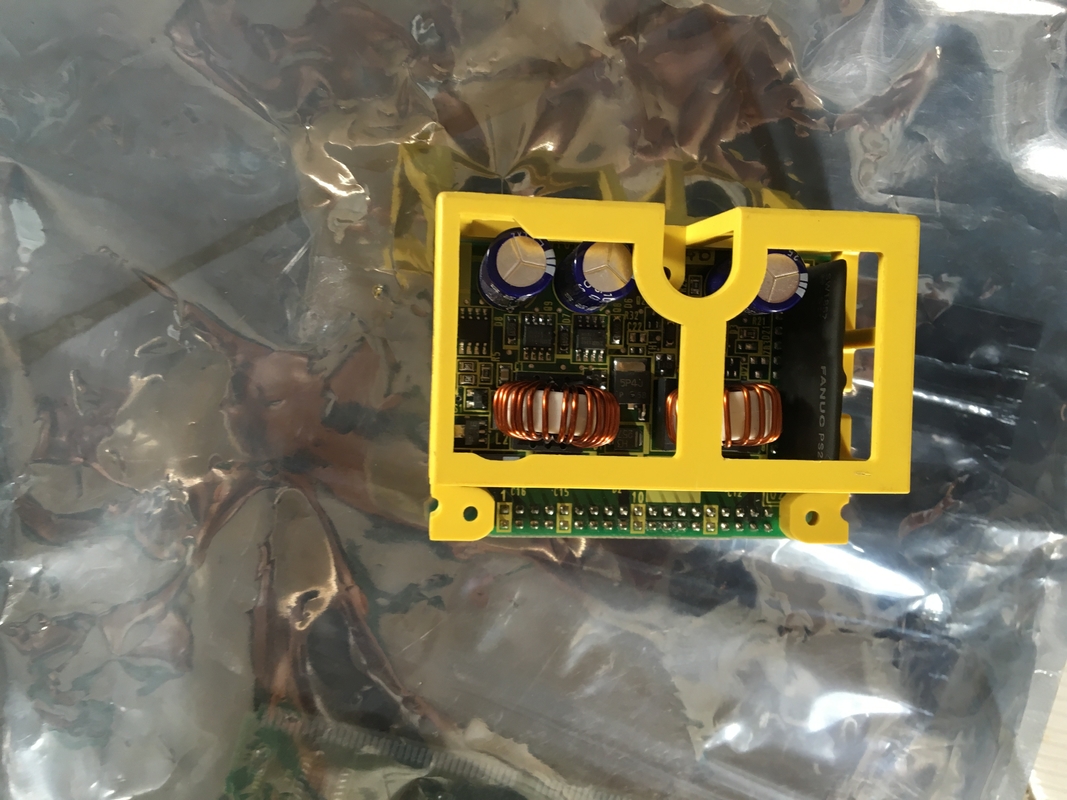

Circuito stampato Fanuc A350-8101-T184

A350-8101-T184. FANUC CNC PCB Module 7 segmenti LED / 24VDC / 15A / IP67 / Industrial-Grade Design sigillato

Numeri di fabbricazione dell'A350 FANUC PCB Internal Reference

La numerizzazione delle parti FANUC utilizza diverse convenzioni di prefissi.Prefisso A350identifica i numeri di fabbricazione dei PCB di FANUC il riferimento del disegno interno che FANUC utilizza per identificare i progetti specifici dei PCB a livello di fabbricazione delle schede di circuito.I PCB recanti il numero A350 sono autentici

Le schede progettate da FANUC sono associate ai loro assemblaggi di prodotti commerciali.

L'A350-8101-T184 è uno di questi PCB di riferimento di fabbricazione, utilizzato nelle applicazioni delle macchine CNC FANUC.

Specificità principali

Display a LED a 7 segmenti

Il display LED a 7 segmenti fornisce un'indicazione numerica o alfanumerica dello stato visibile direttamente sul punto di montaggio del PCB.I display a LED a 7 segmenti servono comunemente come:

Indica il codice di allarme:Gli amplificatori servo e gli amplificatori a fusione utilizzano LED a 7 segmenti a 2 cifre per visualizzare i codici di guasto quando un allarme è attivo.Il codice visibile sul display LED dell'amplificatore identifica direttamente il tipo di guasto senza richiedere l'accesso allo schermo dell'operatore CNC.

Indicatori di stato:Gli stati di funzionamento normali, lo stato di prontezza e il progresso dell'inizializzazione possono essere indicati attraverso modelli di segmenti di LED definiti.

Rilevazione diagnostica:Durante la messa in servizio o la risoluzione dei problemi, il display a 7 segmenti fornisce un'indicazione diagnostica di primo livello all'hardware senza la necessità di un laptop o di un monitor esterno.

Scenari di applicazione

pannello di ingresso/uscita della macchina CNC con stato LED:Una macchina utensile CNC monta l'A350-8101-T184 in un alloggiamento sigillato vicino all'area di lavoro.leggere dall'operatore senza guardare il pannello CNC principale.

Visualizzazione dello stato del modulo dell'unità:Un modulo di azionamento FANUC all'interno della macchina incorpora l'A350-8101-T184 come PCB di stato LED anteriore.La classificazione IP67 della scheda protegge dalla nebbia del liquido di raffreddamento che raggiunge l'area di azionamento su questa configurazione della macchina.

PCB di ricambio della macchina:Una macchina CNC sviluppa un difetto riconducibile al PCB A350-8101-T184.

Domande frequenti

D1: che cosa indica il prefisso A350 rispetto ai numeri delle parti FANUC A16B o A20B?

Il prefisso A350 identifica un numero di fabbricazione (disegno) del PCB FANUC un riferimento di progettazione della scheda di circuito interno utilizzato nel processo di produzione di FANUC.I prefissi A16B e A20B sono numeri di parti commerciali utilizzati per ordinareUn pannello A350 è un PCB originale progettato da FANUC che può corrispondere a un assemblaggio commerciale con un numero di parte diverso, oppure può essere immagazzinato e fornito direttamente con il numero di fabbricazione A350.

D2: Perché questo PCB ha bisogno di protezione IP67 piuttosto che di protezione PCB standard?

La protezione IP67 è necessaria quando il PCB è installato in un ambiente in cui può essere esposto a spruzzi di liquido di raffreddamento, acqua di lavaggio o contaminazione da particelle metalliche provenienti dall'area di taglio.La maggior parte dei controller PCB CNC sono completamente racchiusi in armadi sigillati e non richiedono IP67. La classificazione IP67 dell'A350-8101-T184 indica che è progettato per un luogo di montaggio più esposto sulla carrozzeria della macchina, all'interno di un alloggiamento sigillato montato sulla macchina,o in una posizione del pannello in cui l'esposizione ambientale fa parte della condizione di funzionamento.

D3: L'alimentazione 24VDC per l'A350-8101-T184 può provenire direttamente dall'alimentazione CNC?

Sì, a condizione che la rotaia 24 Vdc dell'alimentazione CNC abbia una capacità sufficiente per alimentare la domanda di corrente 15 A dell'A350-8101-T184 insieme a tutti gli altri carichi 24 V del sistema.Se il carico totale di 24 V si avvicina al valore nominale dell'alimentazione, può essere appropriata un'alimentazione 24VDC dedicata per i carichi ad alta corrente (compreso l'A350-8101-T184).

D4: Quali tipi di LED a 7 segmenti sono utilizzati come codici di stato sui moduli FANUC?

FANUC utilizza display LED a 7 segmenti a 2 cifre sui moduli di azionamento (servo, mandrino, alimentatore) per visualizzare codici a due caratteri.Gli stati di funzionamento normali sono in genere indicati da trattini o combinazioni di numeri specifici. Gli stati di allarme mostrano codici numerici, ad esempio da "01" a "99", che coprono varie categorie di allarme.I significati specifici dei codici per ogni modulo FANUC con un display a 7 segmenti sono documentati nel corrispondente manuale di manutenzione del modulo..

D5: Come viene sostituito l'A350-8101-T184? È un componente plug-in o saldato?

Il metodo di sostituzione dipende dal modo in cui l'A350-8101-T184 è montato nell'assemblaggio della macchina specifica.connesori di intestazione) piuttosto che saldare direttamente su un altro pannelloSe la scheda T184 è collegata tramite un connettore plug-in, la sostituzione è un'operazione di servizio sul campo.l'intera unità sigillata potrebbe essere sostituita piuttosto che solo il PCB- Confirmare la disposizione di montaggio dalla documentazione elettrica della macchina.
