Fanuc A20B-2902-0671 Scheda a fusione A2OB-29O2-O671 Nuova in confezione

A20B-2902-0671 | Modulo PCB FANUC Beta iSVSP: amplificatore servo/mandrino integrato serie Beta i/scheda interna plug-in

Beta iSVSP — L'unità di azionamento compatta tutto in uno

FANUC Beta iSVSP è un amplificatore compatto e integrato che combina tre funzioni di azionamento in un unico alloggiamento:

Alimentazione bus CC (PSU):Converte l'alimentazione di rete CA nella tensione del bus CC che alimenta gli stadi di uscita del servo e del mandrino: la funzione che altrimenti richiederebbe un PSM (modulo di alimentazione) separato in un armadio Alpha-i completo.

Controllo del servoasse (SV):Controlla il servomotore su uno o più assi della macchina, eseguendo gli anelli di controllo della corrente e la comunicazione FSSB per il movimento degli assi con controllo della posizione.

Controllo del mandrino (SP):Controlla il motore del mandrino della macchina per le funzioni di regolazione della velocità, orientamento e velocità superficiale costante.

L'integrazione di tutti e tre nell'unità βiSVSP (Beta i SVSP) è progettata per piccole macchine utensili CNC in cui lo spazio nell'armadio è limitato: semplici centri di tornitura a 2 o 3 assi e piccoli centri di lavoro in cui l'armadio del modulo separato di Alpha-i sarebbe sovradimensionato. L'unità SVSP occupa un volume significativamente inferiore nel mobile rispetto a una combinazione separata PSM + SVM + SPM.

Informazioni chiave sul prodotto

Modulo PCB: componente interno dell'unità SVSP

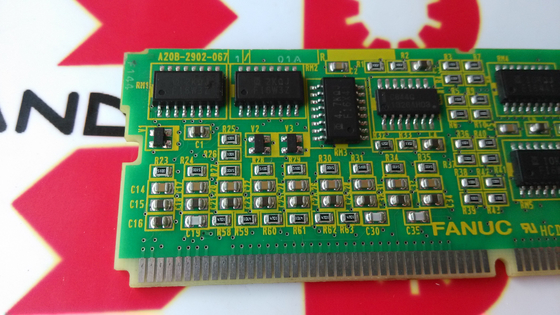

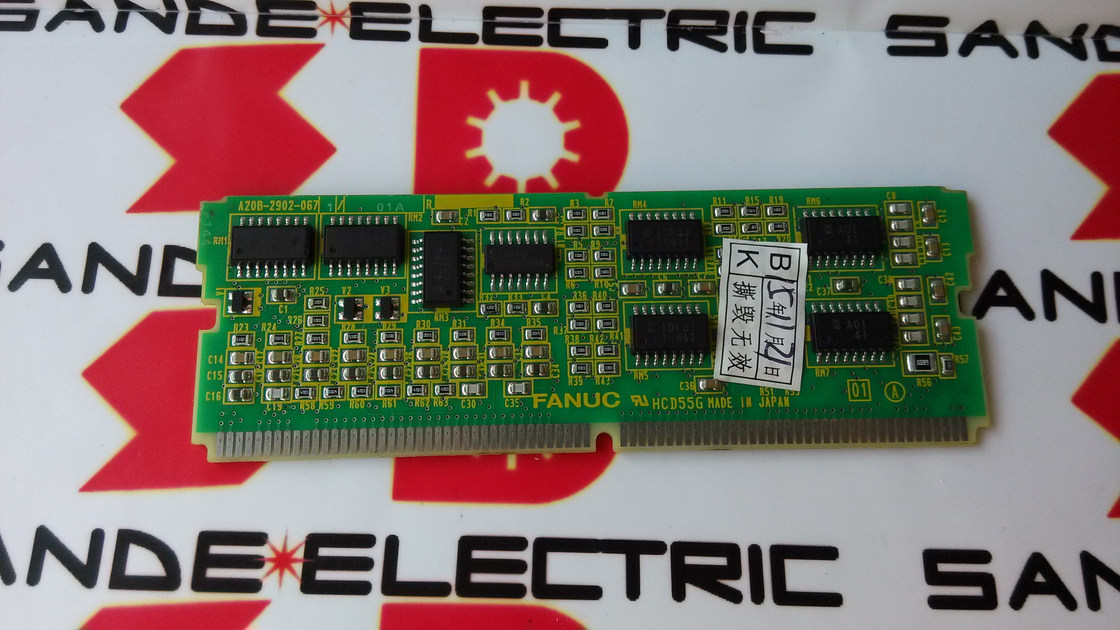

All'interno dell'alloggiamento dell'amplificatore Beta iSVSP, diversi PCB lavorano insieme per implementare le funzioni di azionamento integrate. L'A20B-2902-0671 è uno di questi moduli PCB interni: una scheda figlia plug-in che fornisce una funzione circuitale specifica all'interno dello stack elettronico dell'SVSP.

La serie A20B-2902, come discusso altrove in questa serie, copre un'ampia gamma di schede figlie plug-in, dai moduli di memoria ai moduli di controllo servo ai moduli di controllo del mandrino. L'A20B-2902-0671 è specificamente abbinato all'applicazione Beta iSVSP, fornendo qualsiasi funzione del circuito richiesta dall'SVSP in questa posizione del modulo.

Quando questo modulo PCB si guasta, la funzione che fornisce all'interno di Beta iSVSP viene compromessa, il che può manifestarsi come un allarme completo dell'unità SVSP, il guasto di una specifica funzione di azionamento (servoasse, mandrino o alimentatore) o un comportamento di errore intermittente correlato agli stati operativi di questo modulo.

Serie Beta i: piattaforma di azionamento economica di FANUC

La serie Beta i (serie βi) è la linea di prodotti di azionamento economico di FANUC, posizionata al di sotto della serie Alpha-i sia in termini di capacità che di costi. Mentre Alpha-i supporta funzioni servo e mandrino ad alte prestazioni in un'ampia gamma di potenze, Beta i mira a:

Piccole macchine utensili:Torni CNC a 2 o 3 assi, piccoli centri di lavoro e macchine per la formazione in cui le prestazioni di Alpha-i superano quanto richiesto dall'applicazione.

Installazioni a costi ottimizzati:Dove il costo per unità di azionamento è importante e i requisiti del ciclo della macchina rientrano nella gamma di capacità di Beta i.

Armadi con vincoli di spazio:Il design integrato della variante SVSP riduce l'ingombro del cabinet rispetto alla configurazione Alpha-i a tre moduli.

L'A20B-2902-0671 fa parte di questa piattaforma, fornendo un modulo di circuito interno che aiuta Beta iSVSP a fornire le sue funzioni combinate di servo, mandrino e alimentazione.

Scenari applicativi

Guasto unità Beta iSVSP:Un piccolo centro di tornitura CNC che utilizza un'unità di azionamento Beta iSVSP sviluppa un allarme che impedisce il normale funzionamento. La diagnosi identifica il modulo A20B-2902-0671 come componente interno guasto. La sostituzione di questo modulo all'interno dell'unità SVSP ripristina il normale funzionamento del convertitore.

Manutenzione unità SVSP:Durante la manutenzione programmata su un'unità Beta iSVSP, il modulo A20B-2902-0671 viene sostituito come parte di un aggiornamento a livello di scheda, ripristinando la durata di servizio di questo modulo in un'applicazione di produzione con ciclo di lavoro elevato.

Domande frequenti

D1: È necessario sostituire A20B-2902-0671 con l'unità Beta iSVSP completa oppure è possibile sostituire questo modulo singolarmente?

L'A20B-2902-0671 è un modulo plug-in individuale all'interno dell'unità SVSP, non l'unità completa stessa. Se la diagnosi del guasto conferma che questo modulo specifico è il punto di guasto, la sostituzione del solo A20B-2902-0671 è l'azione di riparazione corretta ed economica. La sostituzione completa dell'unità SVSP è necessaria solo quando più componenti interni sono danneggiati o quando l'alloggiamento stesso dell'SVSP è compromesso.

D2: Quali funzioni dell'unità possono essere influenzate da un A20B-2902-0671 guasto?

Le funzioni specifiche dell'azionamento interessate dipendono dal ruolo del circuito dell'A20B-2902-0671 all'interno dell'architettura Beta iSVSP. Un guasto del modulo può influenzare il controllo del servoasse, il controllo del mandrino o la funzione di regolazione dell'alimentazione - o tutti e tre contemporaneamente se il modulo fornisce una risorsa comune condivisa tra tutte le funzioni. Il codice di allarme visualizzato dall'unità SVSP restringe la funzione compromessa.

D3: A20B-2902-0671 è compatibile con tutte le classificazioni dei modelli Beta iSVSP?

Beta iSVSP è disponibile in più valori di corrente (ad esempio SVSP 20/20, 20/40, ecc.) e varianti di tensione di ingresso. Il fatto che A20B-2902-0671 sia comune a più classificazioni o specifico per una classificazione dipende dal design PCB interno dell'SVSP. Verificare dall'elenco delle parti di ricambio dell'unità SVSP specifica, identificabile dalla targhetta del modulo e dal Manuale di manutenzione FANUC Beta i Series, prima di ordinare.

Q4: Quali precauzioni di sicurezza si applicano prima di accedere a A20B-2902-0671 all'interno di Beta iSVSP?

Beta iSVSP contiene un banco di condensatori del bus CC integrato. Nonostante le dimensioni compatte, i condensatori mantengono una tensione pericolosa anche dopo aver interrotto l'alimentazione di rete CA. Il manuale di manutenzione della serie FANUC Beta i specifica il tempo di attesa di scarica richiesto per il modello SVSP specifico prima di qualsiasi accesso interno. Osservare il LED dell'indicatore di carica e verificare la scarica con un voltmetro CC calibrato prima di maneggiare i moduli interni.

D5: Qual è la differenza tra l'unità Beta iSVSP e l'unità Beta iSV (solo servo)?

L'unità Beta iSV (Servo) fornisce solo il controllo del servoasse: assorbe l'alimentazione del bus CC da un alimentatore separato e non include funzioni di mandrino o alimentazione integrate. Beta iSVSP (Servo/Spindle/Power) aggiunge il controllo integrato del mandrino e un alimentatore bus CC integrato per produrre l'unità compatta all-in-one. L'A20B-2902-0671 è specifico per la variante SVSP: non è un modulo delle unità solo SV.
