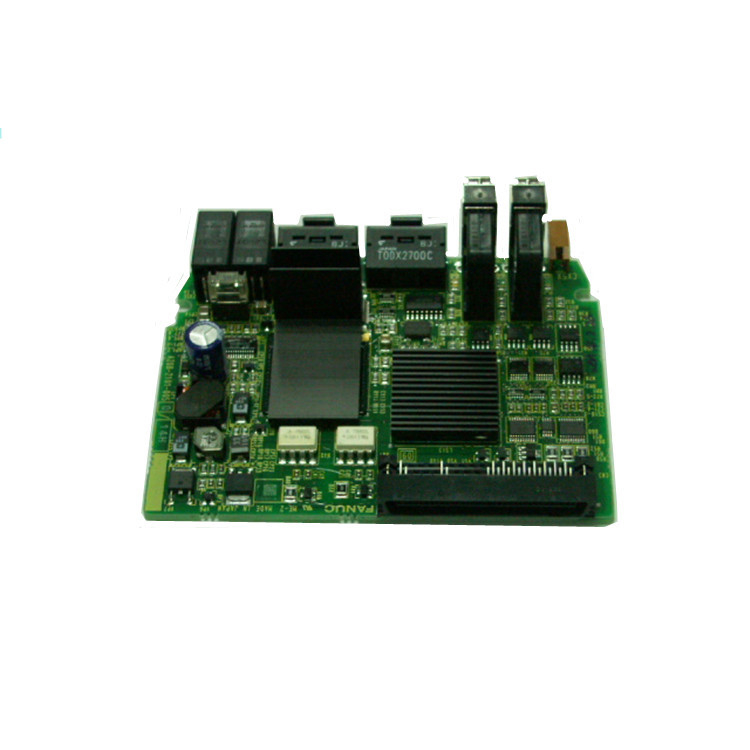

Nuovo in imballaggio originale A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | PCB di azionamento serie FANUC A20B-2101: sistemi di azionamento CNC e di automazione / Prodotto in Giappone

Serie A20B-2101: una famiglia completa di PCB per azionamenti

La serie A20B-2101 comprende una delle famiglie PCB FANUC più diversificate dal punto di vista funzionale: schede di azionamento e schede di potenza per servoamplificatori, amplificatori per mandrini, moduli di alimentazione e servoazionamenti per robot di più generazioni e famiglie di prodotti.

La serie copre un'ampia gamma numerica, con ciascun gruppo di codici che ricoprono ruoli distinti nell'hardware dell'unità confermati durante questa sessione:

Schede di controllo e potenza Beta-i SVM1 (005x–009x):Inclusi A20B-2101-0050/0051 (PCB di controllo Beta-i SVM1 per 4i/20i/40i e 80i/40HVi) e A20B-2101-0090/0091 (PCB di potenza per varianti SVM1 4A e 20A).

Schede unità integrate Beta iSVSP (001x–002x):Incluso A20B-2101-0012 (scheda di azionamento servo/mandrino βiSVPM2) e A20B-2101-0022/0025 (PCB di potenza a doppio e triplo asse per la serie A06B-6134 Beta SVSP).

Schede mandrino e servocomando (035x):Comprese le schede di classe A20B-2101-0350 per il controllo dell'amplificatore del mandrino in applicazioni di azionamento e robot.

Schede di alimentazione (039x):Inclusa la famiglia A20B-2101-0390/0391/0392/0393: confermate come schede di alimentazione ad alta potenza Alpha-i PSM con display LED a 7 segmenti e filtro antirumore.

Schede di potenza (063x–068x–084x):Inclusi A20B-2101-0631 (scheda di alimentazione), A20B-2101-0681 (scheda di alimentazione) e A20B-2101-0840 (scheda di connessione di alimentazione) confermati in questa sessione.

L'A20B-2101-0500 occupa la gamma 05xx, tra le schede di alimentazione confermate (039x) e le schede di potenza confermate (063x), una posizione nella serie che copre le schede che servono specifiche interfacce di azionamento o funzioni di distribuzione dell'alimentazione all'interno dei sistemi di servoazionamento e mandrino Alpha/Beta.

Informazioni chiave sul prodotto

Pilota PCB nell'architettura A20B-2101

Le PCB dell'azionamento A20B-2101 servono diversi livelli all'interno dello stack hardware del modulo di azionamento, a seconda della funzione specifica della scheda:

Schede del livello di controllo:Queste schede elaborano segnali di comando digitali, gestiscono le interfacce di comunicazione e generano comandi di pilotaggio del gate per i transistor di potenza. Funzionano a livelli di tensione logici.

Schede di livello di potenza (schede di cablaggio/schede di potenza):Questi trasportano i percorsi di uscita del motore ad alta corrente, le connessioni del bus CC e l'hardware di rilevamento della corrente. Funzionano a livelli di tensione del bus.

Schede di interfaccia e distribuzione (schede di connessione di potenza):Questi instradano i binari di alimentazione e i segnali tra più schede all'interno di un gruppo di unità, fornendo la dorsale elettrica per configurazioni di unità multi-scheda.

L'A20B-2101-0500 svolge uno di questi ruoli funzionali all'interno del modulo di azionamento specifico a cui appartiene, con la sua esatta funzione confermata dalla documentazione delle parti di ricambio del modulo installato.

Scenari applicativi

Guasto alla scheda elettronica del modulo convertitore:Un CNC FANUC o un sistema di azionamento di automazione sviluppa un guasto rintracciato sulla scheda A20B-2101-0500. La scheda è identificata dall'etichetta con il numero di parte. La sostituzione ripristina la funzione di guida.

Inventario ricambi officina:Una struttura di assistenza mantiene A20B-2101-0500 come scorta per i sistemi di azionamento su cui fornisce assistenza.

Domande frequenti

D1: Come posso verificare che la scheda A20B-2101-0500 sia corretta per il mio modulo di azionamento?

Leggere il codice prodotto dall'etichetta della scheda all'interno del modulo convertitore specifico. Se si legge A20B-2101-0500, questa è la sostituzione corretta. Riferimento incrociato con l'elenco delle parti di ricambio del modulo convertitore nel manuale di manutenzione FANUC applicabile per confermare il ruolo funzionale della scheda.

Q2: A20B-2101-0500 è adatto ad applicazioni con servoamplificatori o amplificatori a mandrino?

La serie A20B-2101 serve sia applicazioni di servoazionamento che di azionamento del mandrino. Le schede confermate della stessa serie coprono i servoazionamenti Beta-i SVM1 (005x–009x), gli azionamenti integrati SVSP (001x–002x), gli alimentatori PSM (039x) e varie schede di potenza (063x–084x). L'A20B-2101-0500 nella posizione 05xx serve l'applicazione di azionamento specifica confermata dalla documentazione del modulo host.

Q3: La sostituzione di A20B-2101-0500 influisce sui parametri del servo o del mandrino?

No. I parametri dell'azionamento risiedono nella memoria dei parametri principali del CNC. La sostituzione di A20B-2101-0500 non influisce sui valori dei parametri del servo o del mandrino memorizzati. Dopo aver installato la sostituzione e ripristinato l'alimentazione, l'azionamento ristabilisce la comunicazione con il CNC e funziona con i parametri esistenti.

Q4: Quale sicurezza di scarico si applica prima di accedere a A20B-2101-0500?

I moduli convertitore contengono condensatori del bus CC che mantengono la tensione pericolosa dopo la rimozione dell'alimentazione di rete. Seguire la procedura di attesa di scarica del manuale di manutenzione FANUC applicabile e verificare la scarica con un voltmetro calibrato prima di aprire qualsiasi alloggiamento del modulo convertitore.
