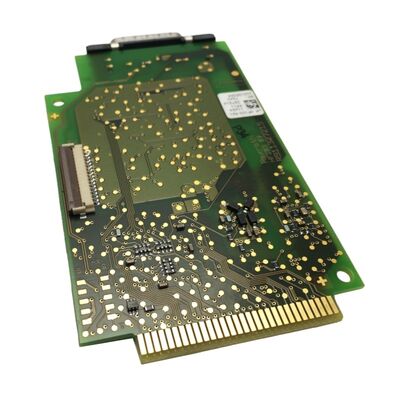

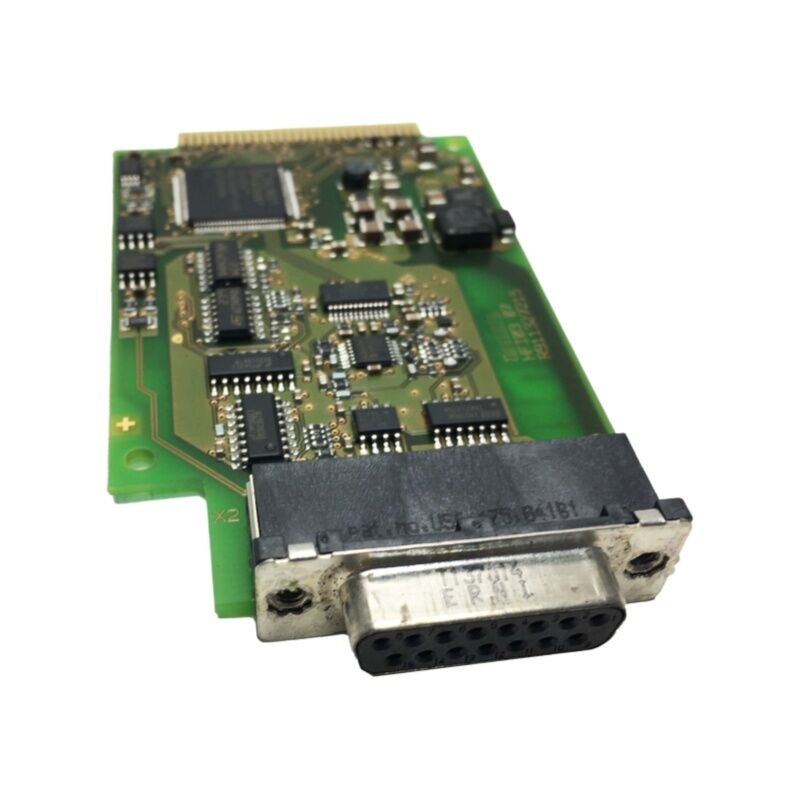

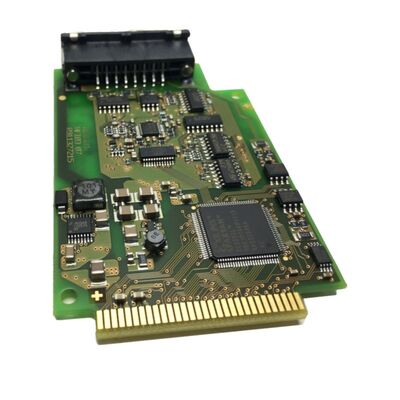

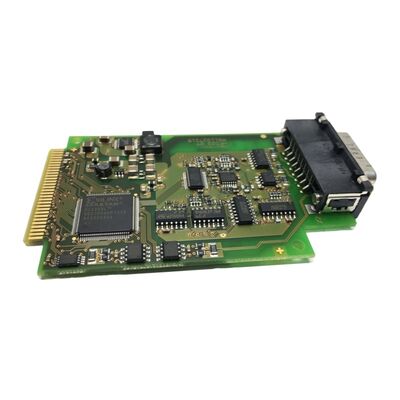

HFI003 Rexroth Servo Shaft Card Encoder Circuito HFI003 07R911327215

Scheda Circuito Stampato Encoder Servo Rexroth HFI003 07R911327215

In un sistema di servomotori Rexroth, la scheda circuito stampato dell'encoder funge da intelligenza del motore. Questa scheda non si limita a trasmettere impulsi di posizione; memorizza l'identità del motore. La Rexroth HFI003 (Numero Materiale R911327215) è la PCB di interfaccia encoder montata all'estremità dell'albero del motore, che collega il sensore di feedback al azionamento servo IndraDrive. Quando questa scheda si guasta, l'azionamento non può identificare il motore, non può leggere dati di posizione validi e non funzionerà.

A differenza dei semplici encoder rotativi, l'architettura della scheda encoder Rexroth memorizza parametri critici del motore direttamente sulla PCB, inclusi la designazione del modello, i dati di avvolgimento, la corrente nominale e i valori di calibrazione specifici dell'encoder. L'IndraDrive legge tutto ciò automaticamente all'accensione tramite comunicazione seriale. Ecco perché la sostituzione con un encoder generico non funzionerà e perché il numero di parte specifico della scheda è importante: il firmware sull'azionamento si aspetta un dispositivo riconosciuto, e solo la corretta scheda encoder Rexroth fornisce il corretto handshake dei dati.

Le PCB encoder sui servomotori Rexroth operano in ambienti difficili. Montate direttamente sull'alloggiamento dell'albero motore, sono esposte al calore del corpo motore, alle vibrazioni della trasmissione e alla potenziale contaminazione da nebbia di refrigerante o polvere di rettifica. Nel tempo, i condensatori si degradano, le saldature si crepano a causa dei cicli termici e i componenti di rilevamento ottico perdono integrità del segnale.

Sintomi comuni quando l'HFI003 inizia a guastarsi:

Qualsiasi di queste condizioni indica la scheda encoder come componente principale da valutare. Dovrebbero essere controllati anche il cavo encoder, il connettore e il percorso del cavo prima di concludere un guasto della scheda, ma il guasto della scheda è la causa principale più comune una volta escluso il cablaggio.

Un aspetto critico del design dell'encoder Rexroth che spesso mette alla prova i team di manutenzione è la memoria dati del motore incorporata nella scheda encoder. Quando si sostituisce questa scheda con un'unità nuova o ricondizionata, la sostituzione deve contenere i dati dei parametri corretti per il tuo motore specifico. Una scheda fisicamente identica proveniente da un altro motore farà sì che l'azionamento legga il tipo di motore errato, con conseguenti limiti di corrente errati, dati di commutazione errati e guasti che potrebbero apparire come problemi dell'azionamento piuttosto che problemi dell'encoder.

Fornitori affidabili della scheda HFI003 forniscono unità pre-programmate per il tuo tipo di motore o confermano che l'unità è stata verificata su un banco di prova IndraDrive compatibile. Prima dell'acquisto, conferma che i dati dell'encoder siano stati validati rispetto alle specifiche della targhetta del tuo motore.

La scheda encoder HFI003 è utilizzata in diverse famiglie di servomotori Rexroth azionati da controller IndraDrive, incluse le famiglie di azionamenti HCS01, HCS02 e HCS03. Questi sistemi di azionamento sono ampiamente impiegati in:

L'HFI003 non è tipicamente disponibile attraverso i canali di distribuzione industriale standard nella maggior parte dei mercati; viene reperito tramite la rete di assistenza Rexroth, strutture qualificate per la riparazione di servomotori o il mercato dei pezzi industriali usati. Quando si acquista dal mercato dell'usato, la scheda dovrebbe essere testata su un sistema IndraDrive attivo, non solo ispezionata visivamente. Una scheda che si accende senza guasti in condizioni di vuoto potrebbe comunque guastarsi sotto lo stress termico ed elettrico del funzionamento reale del motore.

Domande chiave da porre a qualsiasi fornitore:
