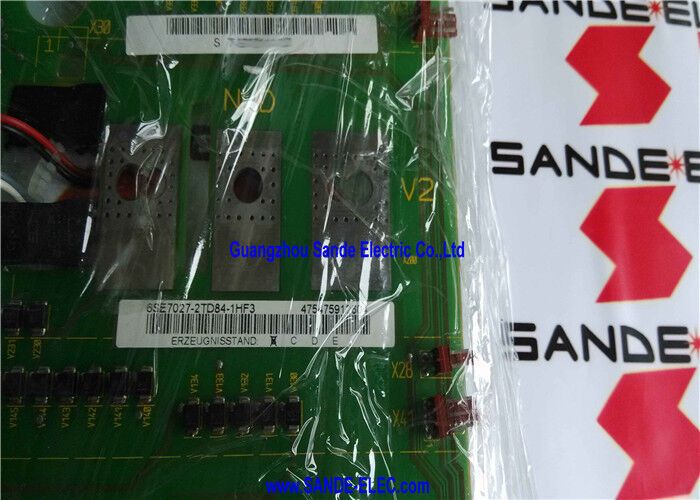

Simens Simovert Masterdrives Power Controller 510VDC-620VDC 6SE7027-2TD84-1HF3

6SE7027-2TD84-1HF3 | Modulo controller di potenza Siemens SIMOVERT MASTERDRIVES PEU — 72 A / 510–620 V CC / 1,5 kg / Azionamento base

PEU a 72 A: la classe di tensione TD84

Il 6SE7027-2TD84-1HF3 è la PEU (Power Electronics Unit) per gli azionamenti SIMOVERT MASTERDRIVES della classe DC 72 A / 510–620 V — identificato dalla denominazione di tensione TD84. La specifica confermata del bus DC (510–620 V DC) colloca questo PEU nella classe di tensione dell'inverter standard di MASTERDRIVES.

All'interno della famiglia MASTERDRIVES PEU, la potenza nominale di 72 A è condivisa tra diverse varianti di classi di tensione:

• 6SE7027-2ED84-1HF5:Classe di ingresso PEU 72A a 380–460 V CA
• 6SE7027-2TD84-1HF3:PEU 72 A con classe di tensione TD84 (bus CC 510–620 V)

Entrambi servono unità MASTERDRIVES da 72 A, ma le designazioni TD84 ed ED84 identificano diverse varianti di unità: è essenziale confermare la PEU corretta dalla targhetta dell'unità installata.

Specifiche chiave

72A nel Contesto MASTERDRIVES

Con una corrente di uscita di 72 A, il 6SE7027-2TD84-1HF3 PEU serve le applicazioni MASTERDRIVES di fascia media:

Potenza motore a 72 A/380–460 V CA:Circa 37–45 kW di potenza del motore trifase: la classe che copre grandi ventilatori industriali, pompe pesanti, trasportatori e azionamenti principali di macchine utensili nella gamma 37–55 kW.

Classificazioni PEU adiacenti nella classe TD84:La famiglia MASTERDRIVES PEU nella classe di tensione TD84 comprende anche 47 A (6SE7024-7TD84-1HF3) - la variante da 47 A che serve motori più piccoli nella stessa classe di tensione, confermata da elenchi eBay e marketplace adiacenti.

Scenari applicativi

Guasto dello stadio di potenza MASTERDRIVES - classe TD84:Un azionamento SIMOVERT MASTERDRIVES della classe 72A TD84 sviluppa allarmi dello stadio di potenza: guasto IGBT, sovratensione del bus CC o guasto dell'azionamento del gate. L'unità di controllo è verificata come integra. Viene sostituito 6SE7027-2TD84-1HF3 ripristinando lo stadio di potenza completo dell'inverter.

Espansione della configurazione dell'unità base:Una struttura che installa moduli opzionali su un convertitore di frequenza MASTERDRIVES verifica che la PEU installata sia 6SE7027-2TD84-1HF3 prima di procedere, confermando l'hardware del convertitore di base prima di aggiungere opzioni di comunicazione o frenatura.

Domande frequenti

D1: Qual è la differenza tra 6SE7027-2TD84-1HF3 e 6SE7027-2ED84-1HF5: entrambi sono moduli PEU da 72 A?

Entrambi sono unità elettroniche di potenza PEU da 72 A per MASTERDRIVES, ma servono diverse varianti di azionamenti con classi di tensione: le designazioni TD84 e ED84 identificano diverse configurazioni di alimentazione in ingresso CA all'interno della gamma MASTERDRIVES. Verificare sempre dalla targhetta del convertitore installato quale classe di tensione (TD84 o ED84) si applica prima di ordinare, poiché il montaggio della variante PEU sbagliata può causare incompatibilità con l'unità di controllo del convertitore.

Q2: Cosa significa "Base Drive" per 6SE7027-2TD84-1HF3 e quali opzioni possono essere aggiunte?

La designazione Base Drive indica che questo PEU fornisce la funzione fondamentale dell'inverter: controllo della velocità del motore e della coppia dall'unità di controllo MASTERDRIVES. La capacità di espansione opzionale include: unità di frenatura per decelerazione rapida con resistenza di frenatura, schede di comunicazione Profibus o DeviceNet, moduli di feedback encoder e schede tecnologiche opzionali per funzioni di controllo specializzate. Queste opzioni vengono aggiunte al sistema di azionamento separatamente dalla PEU di base.

Q3: Quali codici di errore MASTERDRIVES indicano un errore PEU 6SE7027-2TD84-1HF3?

I guasti PEU producono codici di allarme dello stadio di potenza - F001 (sovracorrente), F002 (sovratensione), F006 (guasto IGBT) o F026 (guasto unità gate) - che appaiono sul pannello operatore o sull'unità di parametrizzazione del convertitore. Questi indicano un guasto hardware di alimentazione piuttosto che un guasto dell'unità di controllo o di comunicazione. Confermare la categoria del codice di errore prima di rimuovere la PEU: i guasti dell'unità di controllo producono modelli di allarme diversi e vengono risolti sostituendo il modulo di controllo anziché la PEU.

D4: Dopo la sostituzione di 6SE7027-2TD84-1HF3, i parametri dell'azionamento vengono influenzati?

No. I parametri dell'azionamento sono memorizzati nell'unità di controllo MASTERDRIVES, non nell'hardware di potenza PEU. La sostituzione della PEU non influisce sui dati motore memorizzati, sui limiti di velocità, sui tempi di rampa o sulla regolazione del circuito di controllo. Dopo aver montato il componente sostitutivo e completato l'installazione fisica, accendere il convertitore e verificare che superi l'autotest prima di abilitare il motore.

Q5: Quali precauzioni di sicurezza si applicano quando si sostituisce 6SE7027-2TD84-1HF3?

Isolare e bloccare l'alimentazione di rete all'unità MASTERDRIVES. I condensatori del bus CC nella PEU da 72 A mantengono la tensione pericolosa (intervallo 510–620 V CC) per un periodo prolungato dopo la rimozione della rete. Seguire la procedura di attesa di scarica dei condensatori del manuale di manutenzione MASTERDRIVES e verificare che la tensione del bus sia inferiore a 50 V con un voltmetro calibrato prima di accedere alla PEU. La PEU da 1,5 kg richiede un'attenta manipolazione: utilizzare entrambe le mani durante la rimozione e l'installazione del modulo.
