FANUC DRIVE BOARD A16B-1200-0720 A16B12000720 A16B-12OO-O72O

FANUC A16B-1200-0720 | PCB per servoazionamento a 2 assi serie S: serie A16B-1200/doppio asse/servocontrollo CA

Servocontrollo a doppio asse nella serie A16B-1200

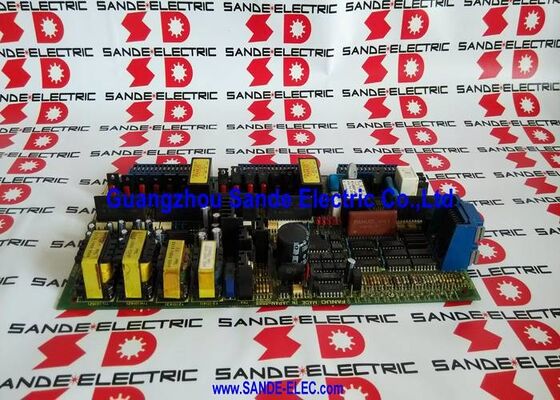

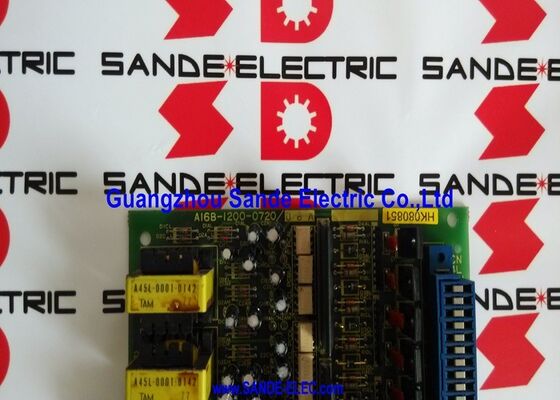

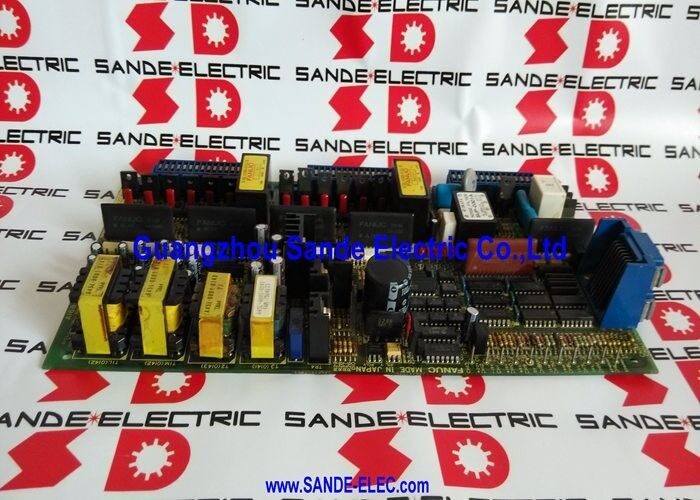

A16B-1200-0720 è una scheda PCB di controllo del servoazionamento a 2 assi della serie A16B-1200 di FANUC, progettata per i sistemi di servoazionamento CA serie S nelle macchine utensili CNC. Nell'architettura del servoazionamento della serie S, il modulo del servoazionamento gestisce la corrente ad anello chiuso e il controllo della posizione per i servoassi collegati. L'A16B-1200-0720 controlla due assi contemporaneamente - asse L e asse M - da un'unica scheda, consentendo il movimento sincronizzato a due assi all'interno del modulo di azionamento che serve.

La serie S era la generazione di servoazionamenti con interfaccia analogica di FANUC che ha preceduto la serie Alpha. Le macchine costruite con servoazionamenti della serie S continuano a funzionare in produzione. L'A16B-1200-0720 è il componente PCB di controllo all'interno del gruppo del servoazionamento 6058: identificare e sostituire specificamente questa scheda, piuttosto che l'unità di azionamento completa, è il percorso di riparazione a livello di componente per i guasti dell'azionamento serie S in cui la fonte del guasto è la scheda di controllo.

Specifiche chiave

Riparazione a livello di scheda e sostituzione dell'unità

Il modulo del servoazionamento 6058 è un'unità completa con la scheda di controllo A16B-1200-0720 come componente interno. Identificare se un guasto del servoazionamento ha origine nella PCB di controllo o nello stadio di potenza determina se la riparazione a livello di scheda è il percorso appropriato.

I guasti della scheda di controllo in genere producono codici di allarme su tutti gli assi controllati dalla scheda contemporaneamente: quando gli allarmi degli assi L e M compaiono insieme a motori e cavi confermati buoni, A16B-1200-0720 è il principale sospettato. I guasti dello stadio di potenza producono allarmi di sovracorrente, perdita di fase o transistor specifici del circuito interessato, solitamente su un singolo asse o come guasto dipendente dal carico.

Confermare il codice articolo esatto riportato sull'etichetta della scheda installata prima di ordinare. Le varianti A16B-1200 adiacenti servono diversi conteggi di assi e configurazioni di azionamento all'interno della famiglia della serie S.

Domande frequenti

D1: Quale generazione di CNC FANUC utilizza A16B-1200-0720?

I PCB di servocontrollo serie A16B-1200 sono associati alla piattaforma di servoazionamento FANUC serie S, la generazione che ha preceduto la serie Alpha. Servoazionamenti serie S interfacciati con controlli CNC FANUC serie 0, 3, 5, 6 e 10/11/12 utilizzando l'interfaccia PWM analogica. Confermare il CNC e la generazione dell'azionamento dalla documentazione della macchina prima di specificare questa scheda.

Q2: È possibile testare l'A16B-1200-0720 prima dell'installazione?

La verifica funzionale di una PCB di controllo del servoazionamento richiede il funzionamento dell'intero modulo di azionamento sotto carico del motore, condizioni che non possono essere replicate senza l'intero gruppo di azionamento e un motore collegato. Una scheda confermata positivamente nei test della macchina donatrice è il metodo di verifica più affidabile. Il test di accensione al banco senza carico conferma solo che la scheda si accende senza errori di base.

D3: Quali allarmi indicano che l'A16B-1200-0720 non funziona?

Allarmi simultanei sia sull'asse L che sull'asse M (i due assi controllati da questa scheda) con motori e cavi confermati puntano al PCB di controllo. Anche gli errori VRDY (velocità pronta) all'avvio o i codici di allarme che indicano un errore di comunicazione del servo puntano alla scheda di controllo quando il cablaggio dell'azionamento e il motore sono confermati integri.

Q4: Ci sono impostazioni di interruttori o ponticelli sull'A16B-1200-0720 che devono essere abbinate?

Le schede PCB di controllo del servoazionamento della serie A16B-1200 possono contenere interruttori di configurazione per i parametri di interfaccia dell'asse. Prima di rimuovere la scheda originale, fotografare o registrare tutte le posizioni degli interruttori. La scheda sostitutiva deve essere configurata in modo identico. Impostazioni errate degli interruttori producono allarmi degli assi o un comportamento errato dell'azionamento che non corrisponde ai parametri di movimento programmati del CNC.

D5: Da dove viene acquistato l'A16B-1200-0720?

Attraverso il mercato post-vendita dei servoazionamenti FANUC serie S: rivenditori di componenti FANUC, specialisti di riparazioni CNC industriali e fornitori in eccedenza testati. Confermare A16B-1200-0720 specificatamente dall'etichetta della scheda installata. La famiglia A16B-1200 contiene più varianti; il suffisso -0720 identifica la configurazione specifica a 2 assi per il modulo di azionamento 6058.
