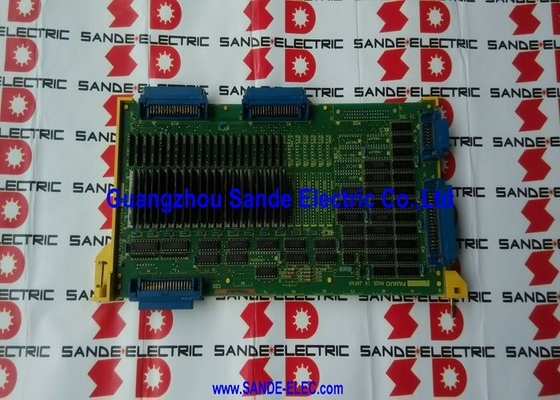

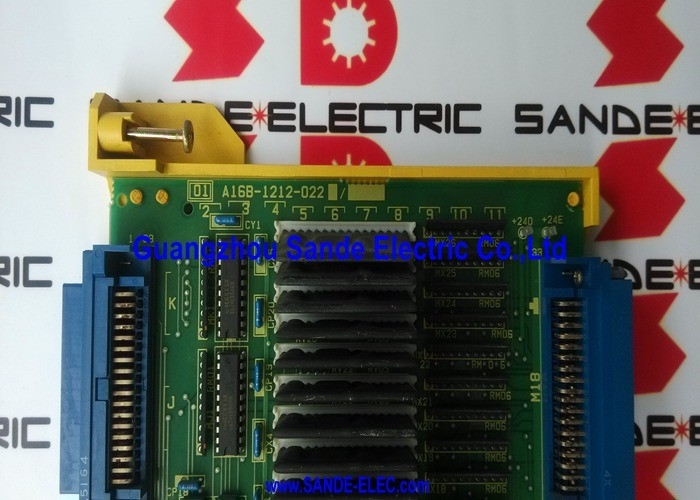

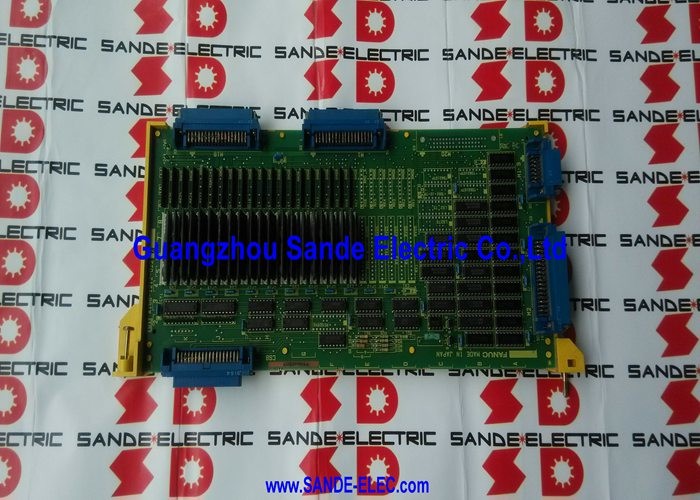

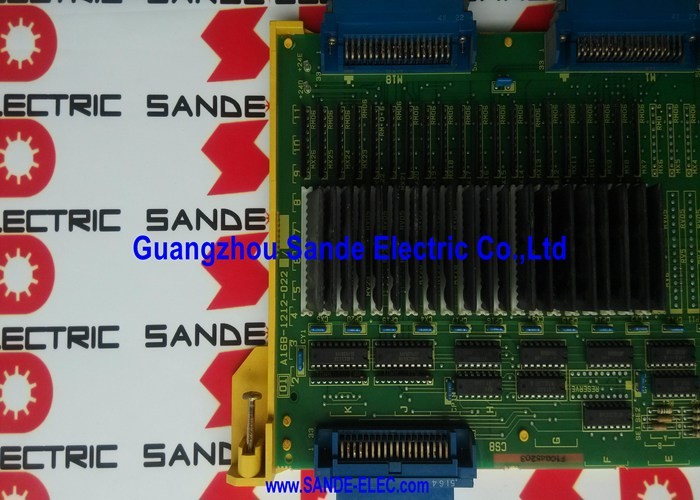

Fanuc PC Board A16B-1212-0220 A16B-1212-O22O A16B12120220

A16B-1212-0220 | Scheda I/O FANUC serie 0-C C7 - 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Non a montaggio superficiale / Completamente popolata

104 ingressi e 72 uscite: controllo della macchina su larga scala

Il conteggio dei segnali dell'A16B-1212-0220 riflette le esigenze di una macchina utensile CNC completamente attrezzata. Contare i segnali richiesti su un tipico centro di lavoro:

Ingressi al CNC (104 disponibili):Interruttori di finecorsa di oltrecorsa degli assi (6–12), sonda di lunghezza utensile, sensore di livello del refrigerante, pressostati idraulici, porta aperta/chiusa, pallet bloccato, sensori di posizione del magazzino utensili, rilevamento rottura utensile, livello dell'olio del mandrino, sensore del tappeto di sicurezza, conferma del rilascio del freno degli assi, pulsanti di avvio ciclo/mantenimento avanzamento, stadi di commutazione di override della velocità di avanzamento, stadi di commutazione di override della velocità del mandrino, contatti del selettore di modalità, segnali di completamento delle funzioni ausiliarie: l'elenco in una macchina complessa raggiunge facilmente più di 80-100 input.

Uscite da CNC (72 disponibili):Relè della pompa del refrigerante, refrigerante ad alta pressione, avvio del sistema idraulico, rilascio del freno dell'asse, blocco porta, contatti di direzione di avvio del mandrino, avanzamento/retrazione del magazzino utensili, bloccaggio/sbloccaggio pallet, spia di attivazione/disattivazione del refrigerante, indicatore di allarme, spia di ciclo attivo, indicatore di funzionamento del mandrino, indicatore di mantenimento dell'avanzamento, segnale di fine programma, uscite relè ausiliarie codice M: 60-70 uscite su una macchina complessa sono semplici.

La capacità 104/72 del C7 copre l'intera gamma di una complessa macchina utensile CNC senza richiedere una seconda scheda I/O.

Specifiche chiave

C7: la configurazione completamente specificata

All'interno della famiglia di schede Serie 0-CI/O, esistono tre varianti nella gamma A16B-1212-022x:

Il C7 (A16B-1212-0220) è la variante completamente popolata: la scheda I/O completa con tutti i circuiti di ingresso e uscita assemblati. C6 e C5 sono versioni progressivamente ridotte per macchine utensili più semplici dove sono necessari meno punti I/O.

La sostituzione di un C7 con un C6 o C5 comporterebbe la mancanza di indirizzi I/O nel ladder PMC: i segnali che il programma ladder si aspetta di trovare semplicemente non esisterebbero sulla scheda più piccola, causando allarmi PMC o comportamento errato della macchina. Sostituisci sempre C7 con C7.

Scenari applicativi

Errore I/O centro di lavoro 0-MC:Un centro di lavoro FANUC 0-MC sviluppa codici di allarme PMC casuali. Alcuni ingressi segnalano stati errati nonostante il cablaggio sul campo sia confermato. La scheda A16B-1212-0220 viene identificata attraverso l'isolamento sistematico dei guasti. La sostituzione ripristina il corretto funzionamento di input e output su tutti i 104/72 punti.

Configurazione I/O del tornio a doppia torretta 0-TC:Un tornio 0-TC a doppia torretta con due torrette e interblocco associato utilizza l'intera capacità 104/72 I/O dell'A16B-1212-0220 per gestire tutti gli interruttori di posizione della torretta, i circuiti idraulici e i sensori di presenza parte da un'unica scheda.

Domande frequenti

Q1: Quali segnali si collegano ai terminali di uscita dell'A16B-1212-0220?

Le uscite digitali della scheda pilotano i dispositivi della macchina tramite contatti relè o uscite transistor. I collegamenti tipici includono: avviatori motore della pompa di raffreddamento, bobine di elettrovalvole, circuiti di spie, solenoidi di blocco porta e uscite di segnale per macchine ausiliarie. Ciascun circuito di uscita ha una tensione e una corrente nominale massima definite nel manuale hardware della Serie 0-C. Il superamento dei valori nominali di uscita provoca il guasto del transistor o del relè sulla scheda: verificare sempre le specifiche del carico prima di collegare dispositivi esterni.

D2: Quali sono le differenze nelle applicazioni tra 0-MC e 0-TC quando entrambi utilizzano A16B-1212-0220?

Sia 0-MC (centro di lavoro) che 0-TC (centro di tornitura) utilizzano la stessa scheda A16B-1212-0220, ma i loro programmi ladder PMC utilizzano i punti I/O 104/72 in modo diverso. Su uno 0-MC, molti ingressi/uscite sono dedicati al cambio utensile, alla movimentazione dei pallet e all'orientamento del mandrino. Su uno 0-TC, gli stessi indirizzi I/O controllano le funzioni di bloccaggio, contropunta e avanzamento barra. L'hardware della scheda è identico: l'assegnazione funzionale è determinata dal programma PMC.

Q3: L'A16B-1212-0220 è riparabile?

La riparazione è fattibile per questa scheda perché la struttura non a montaggio superficiale rende semplice l'accesso a livello di componente per un tecnico qualificato. Le modalità di guasto più comuni (transistor di uscita bruciati, fotoaccoppiatori di ingresso guasti, guasto dei componenti di alimentazione) sono riparabili a livello di componente.

D4: Come viene definito l'indirizzo dei punti I/O dell'A16B-1212-0220 nel PMC?

L'assegnazione dell'indirizzo I/O per A16B-1212-0220 è definita dalle impostazioni dei parametri di sistema del CNC serie 0-C, in particolare i parametri di configurazione I/O che mappano gli slot fisici della scheda sugli indirizzi I/O PMC. Questi parametri definiscono quale indirizzo PMC corrisponde a quale terminale fisico di ingresso o uscita sulla scheda. Dopo aver installato una scheda sostitutiva, non è necessaria alcuna riconfigurazione dell'indirizzo, a meno che la scheda non venga installata in uno slot fisico diverso da quello originale.
