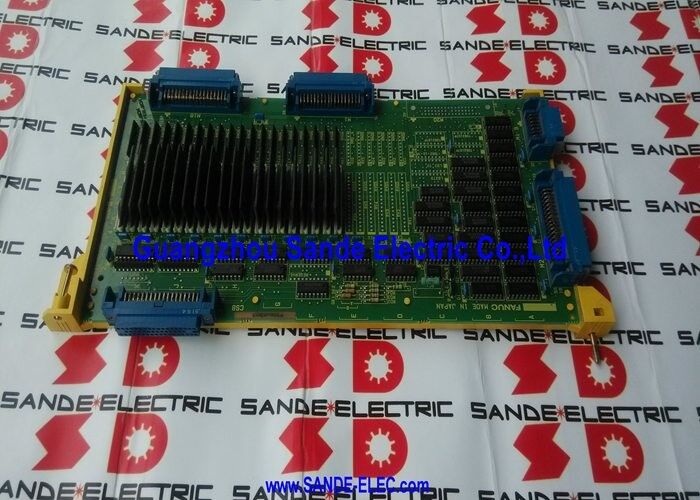

FANUC A16B-1212-0220 | PCB I/O Zero C Control C7 - 104 ingressi / 72 uscite / montaggio non superficiale / serie FANUC 0-C, 0-D, 0-F

104 ingressi, 72 uscite: la scheda CI/O zero completamente specificata

A16B-1212-0220 è la scheda I/O C7 per il CNC serie Zero (0) di FANUC, la piattaforma Serie 0 di lunga durata che ha guidato una generazione di macchine utensili CNC negli anni '80 e '90 nelle varianti dei modelli C, D e F. La designazione C7 identifica la configurazione I/O completamente specificata nella fascia alta della serie A16B-1212: 104 ingressi digitali e 72 uscite digitali. Questa è la scheda adatta alle macchine con il maggior numero di I/O all'interno dell'architettura di controllo Zero C: centri di lavoro complessi con ATC completo, pallet e I/O di funzioni ausiliarie e macchine di tornitura-fresatura con più assi e controllo del mandrino.

La scheda gestisce l'interfaccia della macchina: ogni interruttore, sensore, uscita relè ed elettrovalvola collegati alla macchina utensile e controllati dalla logica ladder PMC del CNC passa attraverso questo PCB. Gli ingressi leggono lo stato fisico della macchina (finecorsa, interblocchi porte, segnali sensori, pulsanti operatore). Le uscite comandano gli attuatori della macchina (bobine relè, elettrovalvole, spie luminose, trigger ATC).

La struttura non a montaggio superficiale, ovvero componenti a foro passante anziché SMD, è la caratteristica fisica distintiva delle schede originali della serie C. Le precedenti schede I/O FANUC non erano a montaggio superficiale, il che è rilevante quando si considera la riparazione: i componenti a foro passante sono più accessibili alla riparazione tramite saldatura manuale rispetto ai componenti SMD a passo fine.

Specifiche chiave

C7 nella famiglia di schede Zero CI/O

La serie A16B-1212 copre l'intera gamma di schede I/O per la generazione di controlli FANUC Zero C, D e F. Ciascuna variante della serie differisce nel numero e nella configurazione degli I/O:

La C7 è la variante standard con il numero di I/O più elevato in questa famiglia di schede. Le macchine con meno requisiti di I/O utilizzano varianti con numero inferiore; il C7 serve le macchine più equipaggiate.

Domande frequenti

D1: Quali varianti FANUC Serie 0 utilizzano A16B-1212-0220?

La scheda è progettata per i controlli FANUC serie 0-C, 0-D e 0-F su diversi tipi di macchine: 0-MC (centro di lavoro), 0-TC (centro di tornitura), 0-TTC (centro di tornitura a doppia torretta), 0-MD (lavorazione con azionamento diretto) e 0-TD (tornitura con azionamento diretto). Supporta anche le interfacce mandrino e servo OC, OD e OF.

Q2: Come viene diagnosticato un guasto sul PCB I/O?

Gli errori del PCB I/O si presentano generalmente quando ingressi o uscite specifici non rispondono: un particolare segnale di commutazione non viene registrato nel PMC o uscite specifiche non si attivano indipendentemente dal comando PMC. Il test sistematico utilizzando il display diagnostico I/O del CNC (monitor I/O PMC) identifica quali specifici punti I/O non hanno funzionato. Se il guasto interessa un ampio blocco di ingressi o uscite anziché un singolo punto, la fonte del guasto più probabile è la scheda stessa rispetto al cablaggio sul campo.

D3: L'A16B-1212-0220 è riparabile o richiede una sostituzione completa?

La struttura a foro passante (non a montaggio superficiale) rende la riparazione a livello di scheda più accessibile rispetto alle schede SMD. I punti di guasto comuni includono contatti del connettore, diodi di protezione sui canali di uscita e circuiti integrati optoaccoppiatori sui canali di ingresso. I servizi specializzati di riparazione delle schede I/O serie FANUC Zero possono identificare e sostituire i componenti guasti e verificare il numero completo di canali I/O 104/72 sottoposti a test.

D4: La sostituzione dell'A16B-1212-0220 richiede la riprogrammazione del PMC?

Il programma ladder PMC è archiviato nella memoria principale del CNC, non sulla scheda I/O. La sostituzione della scheda I/O non modifica il programma PMC. Dopo la sostituzione, verificare che tutti gli indirizzi I/O funzionino correttamente testando ciascun ingresso e uscita rispetto al monitor PMC. La mappatura I/O è definita dal software PMC e dalla posizione fisica della scheda nel rack.

D5: Da dove viene acquistato l'A16B-1212-0220?

Attraverso il mercato post-vendita delle schede I/O FANUC serie Zero: rivenditori specializzati CNC FANUC serie 0, servizi di riparazione delle schede e fornitori in eccedenza testati. I servizi di riparazione e sostituzione sono ampiamente disponibili per questa generazione di schede I/O FANUC. Confermare A16B-1212-0220 dall'etichetta della scheda installata. Le schede correlate della serie A16B-1212 hanno conteggi I/O diversi e non sono intercambiabili.
