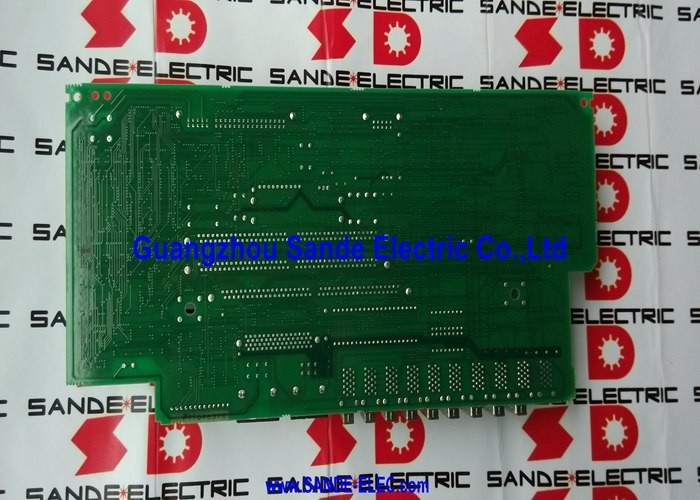

SCHEDA DI CONTROLLO FANUC A16B-2202-0432 A16B-22O2-O432 A16B22020432

A16B-2202-0432 ∙ FANUC Alpha SPM Control PCB ∙ Top Card per la serie A06B-6088 / SPM-15 a SPM-55 / 283 ∙ 325VDC / Interfaccia di tipo 1

SPM

Il FANUC Alpha SPM (Spindle Power Module) azionerà il motore a fusione principale della macchina utensile.che attinge la sua potenza dal bus DC del PSM e lo converte in frequenza variabile, uscita AC a tensione variabile per il motore a fusione.

La serie A06B-6088 copre un'ampia gamma di classi di SPM:

• SPM-15(A06B-6088-H215): azionamenti motori a fusione Alpha 12, AlphaP15, AlphaP18
• SPM-22(A06B-6088-H222): motori a fusi Alpha aP30, Alfa 15
• SPM-26(A06B-6088-H226): azionamenti Alfa aP40, motori a fusi Alpha 26
• SPM-30(A06B-6088-H230): azionamento dei motori a fusi Alpha 30, AlphaP40
• SPM-45(A06B-6088-H245): azionamento di motori a fusione di alta potenza a 45 kW
• SPM-55(A06B-6088-H255): capacità di 55 kW

L'A16B-2202-0432 è ilPCB di controllo (carta superiore)Una scheda serve l'intera gamma da SPM-15 a SPM-55.

Specificità principali

Interfaccia di tipo 1  Feedback del motore a fusione

La designazione "Tipo 1 (specificazioni standard) " identifica l'interfaccia di feedback del motore a mandrino utilizzata da questo SPM:

Sensore M:Sensore di posizione/velocità standard per i motori a fusione FANUC Alpha, utilizzato per il feedback di velocità e il posizionamento dell'orientamento del fusione.

Sensore MZ:Una variante del sensore di velocità zero/posizione utilizzata nelle configurazioni del motore integrato.

Codificatore di posizione:Un codificatore di posizione ad alta risoluzione per applicazioni a fusione come asse C ¢ taglio del filo, tocco rigido, funzioni di fusione sincronizzate.

L'A16B-2202-0432 elabora tutti questi tipi di feedback. Its feedback interface circuits read the sensor signals and use them for the closed-loop speed control algorithm — ensuring the spindle reaches and holds commanded speed precisely under varying cutting load.

Scenari di applicazione

Segnalazione di spindle SPM sul centro di lavorazione 18-MC:Un modulo a fusione FANUC Alpha SPM-22 in un centro di lavorazione a 18 MC produce un allarme persistente (codice SP).La scheda di controllo A16B-2202-0432 è identificata come il difettoLa sostituzione della tavola ripristina il funzionamento del mandrino.

Fallimento della scheda di comando SPM-30 sul centro di svolta 16-TC:Un centro di tornitura con un modulo di fusione SPM-30 ad alta potenza perde il controllo della velocità del fusione ̇ il fusione funziona ma a velocità errata senza rispondere ai comandi del programma.Il circuito del circuito di regolazione della velocità A16B-2202-0432 è identificato come il guastoLa sostituzione con lo stesso numero di componente ripristina la regolazione della velocità indipendentemente dalla potenza superiore del SPM-30.

Domande frequenti

D1: Se solo l'A16B-2202-0432 non funziona, può essere sostituito senza sostituire l'intero modulo SPM?

Sì. L'A16B-2202-0432 è la scheda di controllo superiore separata fisicamente dal PCB di alimentazione base e dalla scheda del driver all'interno dell'alloggiamento del modulo. Può essere rimossa e sostituita in modo indipendente.Con il modulo estratto dall'armadio, l'A16B-2202-0432 è accessibile dalla parte anteriore del modulo o dopo aver rimosso il coperchio del modulo, a seconda della variante SPM.

D2: La sostituzione dell'A16B-2202-0432 influisce sui parametri del mandrino nella CNC?

No. I parametri del mandrino (limiti di velocità, velocità di accelerazione, risoluzione del codificatore di posizione, rapporti di marcia, tipo di sensore) sono memorizzati nella memoria dei parametri principali del CNC, non nella scheda di controllo SPM.Dopo il montaggio del dispositivo di ricambio A16B-2202-0432, il CNC comunica con il modulo utilizzando i parametri esistenti del mandrino.Verificare l'accuratezza della velocità del mandrino nell'intero intervallo di velocità e confermare la correttezza delle funzioni di fissaggio rigido o di orientamento (se utilizzate) prima di tornare alla produzione completa.

D3: Qual è la differenza tra l'A16B-2202-0432 e l'A16B-2203-0332, che appare accanto a esso nei moduli SPM?

Entrambe le schede si trovano all'interno dei moduli SPM della serie A06B-6088.L'A16B-2203-0332 è una scheda di segnale aggiuntiva che fornisce funzioni di interfaccia supplementari o una capacità di I/O ampliata all'interno del modulo. Entrambi sono presenti in configurazioni SPM con specifiche più elevate. Se entrambi hanno bisogno di sostituzione, ordinare entrambi essi servono funzioni diverse e uno non può sostituire l'altro.

D4: Quali codici di allarme di fusione indicano che l'A16B-2202-0432 ha fallito?

L'allarme FANUC Alpha SPM visualizzato sul LED del modulo:

• Segnalazione SP 24 (signalazione IPM):Spesso correlato a guasti del portello o del dispositivo di alimentazione, ma se la scheda del portello (A20B-2902-0390) è intatta, l'A16B-2202-0432 potrebbe generare comandi di commutazione errati
• Segnalazione SP 07 (errore di segnale di risposta alla velocità):Punti del circuito di elaborazione del feedback dell'A16B-2202-0432
• Segnalazione SP 29/30/41 (errore di velocità):Errori del circuito di controllo della velocità che possono provenire dall'hardware dell'algoritmo di controllo dell'A16B-2202-0432 Escludere errori del motore, del cablaggio e del sensore prima di concludere che la scheda di controllo ha fallito.

D5: In che cosa i moduli SPM della serie A06B-6088 "Tipo 1" sono diversi dai moduli SPM "Tipo 2"?

La designazione "tipo" si riferisce allo standard di feedback del sensore del motore a mandrino.Il tipo 2 (chiamato anche spindle "Series 2) è un sistema di spindle di ultima generazione con tipi di sensori migliorati e una specifica di scheda di controllo aggiornata. L'A16B-2202-0432 è la scheda di controllo di tipo 1 non è compatibile con le configurazioni del sensore del motore a fusione di tipo 2.
