Disco di circuito principale A16B-3200-0020 A16B-32OO-OO2O A16B32000020

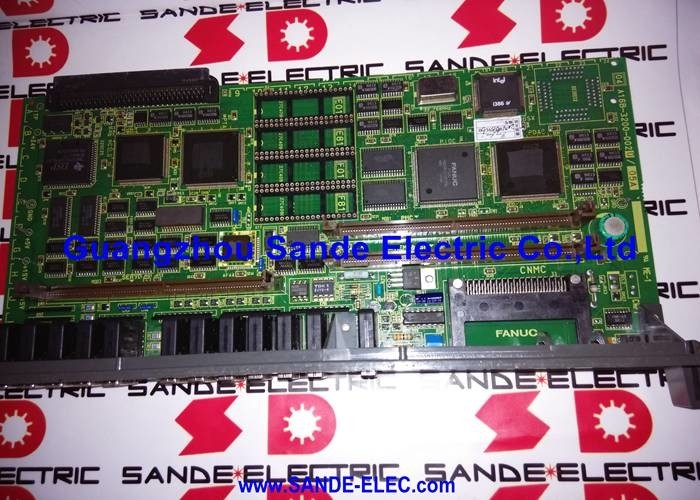

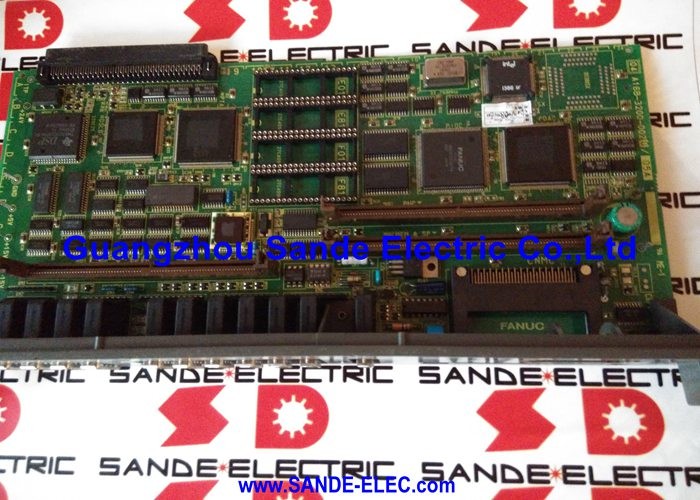

A16B-3200-0020 | Scheda CPU principale serie FANUC da 21 TB: 4 assi / 3 slot / SERVO / PMC / MEM e SP / connettori a montaggio anteriore

Serie 21-TB — CNC compatto per tornitura

La Serie 21 FANUC occupava una posizione di mercato specifica nella gamma CNC FANUC: più capace della Serie economica 0, ma più compatta e più economica rispetto all'intera Serie 16/18. La designazione "21" lo colloca tra queste generazioni, offrendo una combinazione equilibrata di caratteristiche per centri di tornitura di piccole e medie dimensioni (21-TB) e centri di lavoro (21-MB).

La configurazione da 21 TB (Centro di tornitura) ha adattato il sistema alle applicazioni del tornio: compensazione del raggio di punta dell'utensile, velocità superficiale costante, filettatura e cicli fissi specifici per la tornitura come standard.

A16B-3200-0020 è la scheda CPU principale per questo controllo da 21 TB, il nucleo fisico a cui si connettono e da cui dipendono tutte le altre schede e moduli.

Specifiche chiave

Capacità a 4 assi

L'A16B-3200-0020 supporta fino a 4 assi controllati, sufficienti per la maggior parte delle configurazioni di centri di tornitura:

• Tornio standard a 2 assi (X e Z):Vengono utilizzate due delle quattro capacità
• Tornio a 3 assi con asse Y o contromandrino:Tre assi utilizzati
• Tornio bitorretta a 4 assi (X1, Z1, X2, Z2):Capacità completa dei quattro assi utilizzata

Per una macchina che richiede più assi, la Serie 16 o 18 sarebbe la piattaforma appropriata. La capacità a quattro assi del modello da 21 TB è ben adattata ai torni che solitamente equipaggia.

Scenari applicativi

Guasto della scheda principale CNC da 21 TB:Un centro di tornitura CNC con controllo FANUC 21-TB perde ogni risposta dopo l'accensione. Le tensioni di alimentazione si confermano corrette; la scheda principale A16B-3200-0020 viene identificata come difettosa. La sostituzione, con la reinstallazione dei moduli Servo, PMC e MEM e SP, e il ripristino dei parametri dal backup riportano la macchina alla produzione.

Ristrutturazione del sistema di controllo CNC:Un vecchio centro di tornitura da 21 TB viene ristrutturato per garantire il servizio continuo. La scheda principale A16B-3200-0020 viene sostituita nell'ambito di un rinnovamento generale dell'unità di controllo.

Domande frequenti

D1: Quali moduli devono essere trasferiti al A16B-3200-0020 sostitutivo?

Tutti e tre i moduli slot (la scheda SERVO, il modulo PMC e il modulo MEM e SP) devono essere rimossi dalla vecchia scheda e installati negli stessi slot su quella sostitutiva. Questi moduli contengono il software del CNC e i dati configurati. Inoltre i moduli FROM/SRAM (memorizzazione di programmi e parametri) sulla scheda principale devono essere trasferiti intatti.

Q2: A16B-3200-0020 è compatibile con la variante Serie 21-MB (centro di lavoro)?

L'A16B-3200-0020 è confermato per il centro di tornitura da 21 TB. Il 21 MB (centro di lavoro) può utilizzare una variante diversa della scheda principale con diverse configurazioni di slot o supporto software. CNC Electronics nota questa scheda come "PCB CPU serie sistema di controllo 21B" che copre la piattaforma della serie 21. Verificare dalla documentazione dei ricambi specifica della macchina prima di ordinare.

D3: Cosa succede ai programmi CNC quando viene sostituito l'A16B-3200-0020?

Se il modulo MEM & SP e i moduli FROM/SRAM vengono trasferiti intatti dalla scheda originale, tutti i programmi, i parametri e i dati PMC vengono preservati. Se questi moduli non sono disponibili (ad esempio danneggiati), è necessario un ripristino completo dei dati dal backup. Questo è il motivo per cui eseguire un backup prima di qualsiasi manutenzione della scheda principale è una pratica essenziale.

Q4: È possibile riparare l'A16B-3200-0020 anziché sostituirlo?

CNC Tools LLC e altri centri di assistenza specializzati offrono servizi di riparazione per questa scheda. Per le macchine critiche per la produzione, la sostituzione scheda per scheda è generalmente più rapida. Per le situazioni di minore urgenza, la riparazione è un'alternativa economicamente vantaggiosa quando il guasto coinvolge difetti identificabili a livello di componente.

D5: È necessario l'aggiornamento del firmware dopo aver installato un A16B-3200-0020 sostitutivo?

Il firmware del sistema CNC è archiviato nei moduli FROM (Flash ROM), separati dalla scheda principale. Se i moduli FROM del sistema originale vengono trasferiti sulla scheda sostitutiva, il firmware viene preservato e non è necessario eseguire il reflashing. Se è necessario utilizzare nuovi moduli FROM, è necessario caricare la versione firmware FANUC corretta per 21 TB.
