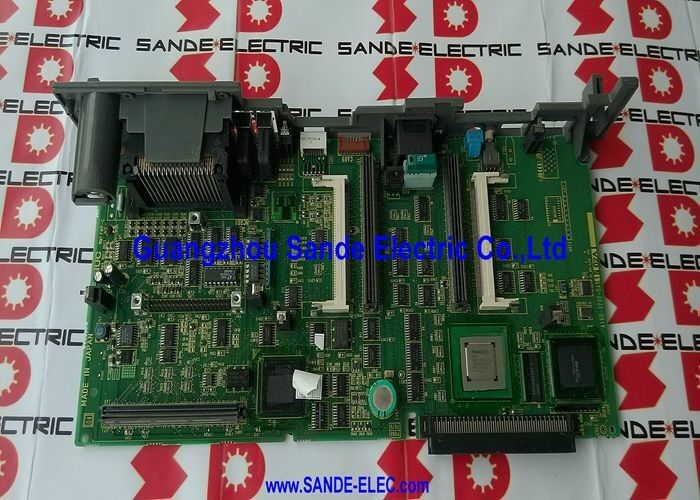

Scheda principale Fanuc A16B-3200-0491 A16B-32OO-O491 A16B32000491

A16B-3200-0491 | Scheda CPU principale FANUC serie 0i-B - PMC-SB7 / Fino a 6 assi / 0i-TB e 0i-MB / Memoria modulare SMD

Serie 0i-B: la seconda generazione 0i

La serie FANUC 0i è progredita attraverso più generazioni di hardware: 0i-A, 0i-B, 0i-C, 0i-D e 0i-F. La A16B-3200-0491 è la scheda CPU principale per la generazione 0i-B — "il 2° dei controller Fanuc serie 0i" (DNC Electronics).

La piattaforma 0i-B ha apportato notevoli miglioramenti in termini di capacità rispetto alla 0i-A:

• PMC-SB7 sostituisce il PMC-SB2 della generazione 0i-A: più passaggi ladder, più registri dati e un ciclo di esecuzione PMC più veloce
• La funzionalità a 6 assi supporta configurazioni macchina più complesse
• L'architettura modulare della memoria SMD consente flessibilità di configurazione per i diversi requisiti della macchina

Lo 0i-B è stato ampiamente utilizzato sui centri di tornitura (0i-TB) e sui centri di lavoro (0i-MB) in tutto il mondo.

Specifiche chiave

PMC-SB7 — Il controller di sequenza per 0i-B

Il PMC-SB7 è il modello di controllore di macchina programmabile integrato nella piattaforma 0i-B. Nell'architettura CNC FANUC, il PMC esegue la logica della sequenza della macchina, ovvero il programma ladder che governa tutte le funzioni della macchina non di taglio: controllo del refrigerante, idraulica, cambio utensile, interblocchi delle porte e risposte del pannello operatore.

La designazione "SB7" identifica il livello di capacità del PMC:

• Fasi del programma:Il PMC-SB7 fornisce più passaggi ladder rispetto al vecchio PMC-SB2, consentendo sequenze macchina più complesse senza limitazioni di dimensione del programma.
• Capacità dati:Più registri D (dati) e K (mantieni relè) per una logica di sequenza complessa.
• Capacità I/O:Indirizzamento dei punti I/O espanso per gestire macchine con un numero maggiore di punti I/O.

L'integrazione del PMC-SB7 direttamente sulla scheda principale A16B-3200-0491 semplifica l'architettura hardware del CNC: non è necessaria alcuna scheda PMC separata.

Scenari applicativi

Guasto della scheda principale CNC 0i-TB:Un centro di tornitura FANUC 0i-TB perde il CNC: errore di avvio, allarmi di sistema persistenti. Il guasto è identificato come A16B-3200-0491. I moduli di memoria vengono trasferiti sulla scheda sostitutiva. Il CNC si avvia con il software esistente della macchina e il programma PMC.

Sostituzione della scheda principale del centro di lavoro 0i-MB:Un centro di lavoro 0i-MB a 3 assi richiede la sostituzione della scheda principale. La capacità a 6 assi dell'A16B-3200-0491 offre margine per questa applicazione a 3 assi.

Domande frequenti

D1: Qual è la differenza tra la scheda principale A16B-3200-0491 (0i-B) e una scheda principale 0i-C o 0i-D?

Ogni generazione 0i utilizza un'architettura della scheda principale distinta. Il modello 0i-B (A16B-3200-0491) esegue PMC-SB7 e utilizza schede della serie A16B-3200. Lo 0i-C utilizza schede della serie A20B-8100. Lo 0i-D utilizza schede della serie A20B-8200. Si tratta di generazioni hardware diverse: le schede non sono intercambiabili tra le generazioni.

Q2: A16B-3200-0491 può essere fornito con o senza moduli SMD?

DNC Electronics conferma che la scheda è "fornita senza moduli SMD, poiché costituiscono la versione generica della scheda specializzata per la macchina utensile CNC". Ciò significa che i moduli di memoria SMD corretti (FROM, DRAM, SRAM) specifici per la configurazione della macchina installata devono essere trasferiti dalla scheda originale o acquistati e configurati separatamente. Confermare le specifiche del modulo richiesto dalla documentazione hardware della macchina.

D3: Qual è il numero massimo di assi supportato da A16B-3200-0491?

MRO Electric e DNC Electronics confermano entrambi fino a 6 assi per A16B-3200-0491. Il numero effettivo di assi dipende dalla configurazione specifica della macchina 0i-B e dall'opzione software. Lo standard 0i-TB (centro di tornitura) utilizza 2–4 ​​assi; lo standard 0i-MB (centro di lavoro) utilizza 3–4 assi. La funzionalità a 6 assi offre spazio per configurazioni più complesse.

D4: La sostituzione di A16B-3200-0491 richiede il backup del programma PMC?

Il programma ladder PMC risiede nel modulo di memoria SRAM: se il modulo SRAM viene trasferito sulla scheda sostitutiva, il programma PMC viene preservato. Tuttavia, eseguire sempre un backup completo di tutti i dati SRAM (parametri, programma PMC, programmi pezzo) prima di qualsiasi manutenzione della scheda principale. Se anche il modulo SRAM è danneggiato, è necessario il ripristino del programma dal backup.

Q5: Quale garanzia è disponibile per A16B-3200-0491?

Diversi fornitori confermano la copertura della garanzia: MRO Electric (garanzia di 1 anno, per dati utente), CNC Tools LLC (garanzia di 12 mesi, testata al 100%). La scheda è attivamente rifornita e sottoposta a manutenzione nonostante la generazione 0i-B sia matura. I servizi di riparazione sono disponibili anche tramite fornitori di servizi specializzati FANUC.
