FANUC A20B-2002-0300 | Serie Alpha Unità Sensore Encoder Motore Mandrino — Con Staffa di Montaggio / Relè Integrato / Interfaccia Tipo-B

Feedback di Velocità per il Mandrino Serie Alpha

L'A20B-2002-0300 è l'assemblaggio del sensore encoder del motore mandrino per il sistema di azionamento mandrino serie Alpha di FANUC. Si monta sul retro del motore mandrino, tipicamente sotto la ventola del mandrino, e fornisce il segnale di feedback dei giri del mandrino di cui il modulo amplificatore mandrino serie Alpha ha bisogno per regolare la velocità del mandrino sotto carichi di taglio.

A differenza degli encoder dei servomotori che riportano la posizione assoluta o incrementale dell'albero per il controllo della posizione, la funzione principale di un encoder mandrino è il feedback di velocità — il segnale continuo che l'amplificatore mandrino legge per mantenere i giri comandati contro le variazioni della forza di taglio. Senza un sensore encoder funzionante, l'amplificatore mandrino non può chiudere il suo anello di velocità: perde la capacità di mantenere una velocità stabile sotto carico, il che influisce sulla finitura superficiale, sulla durata dell'utensile e sull'accuratezza della maschiatura rigida.

L'unità sensore si collega al terminale JY2 sul modulo amplificatore mandrino serie Alpha utilizzando l'interfaccia seriale Tipo-B. Questa specifica di interfaccia è specifica per la serie Alpha — non intercambiabile con il feedback basato su FSSB delle generazioni di azionamento Alpha i o successive.

Esistono due revisioni hardware: /01A e /02A. Confermare la revisione dell'unità installata dalla sua etichetta prima di ordinare una sostituzione.

Specifiche Chiave

Relè Integrato e Staffa di Montaggio

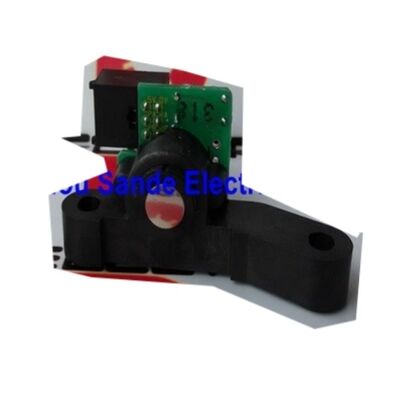

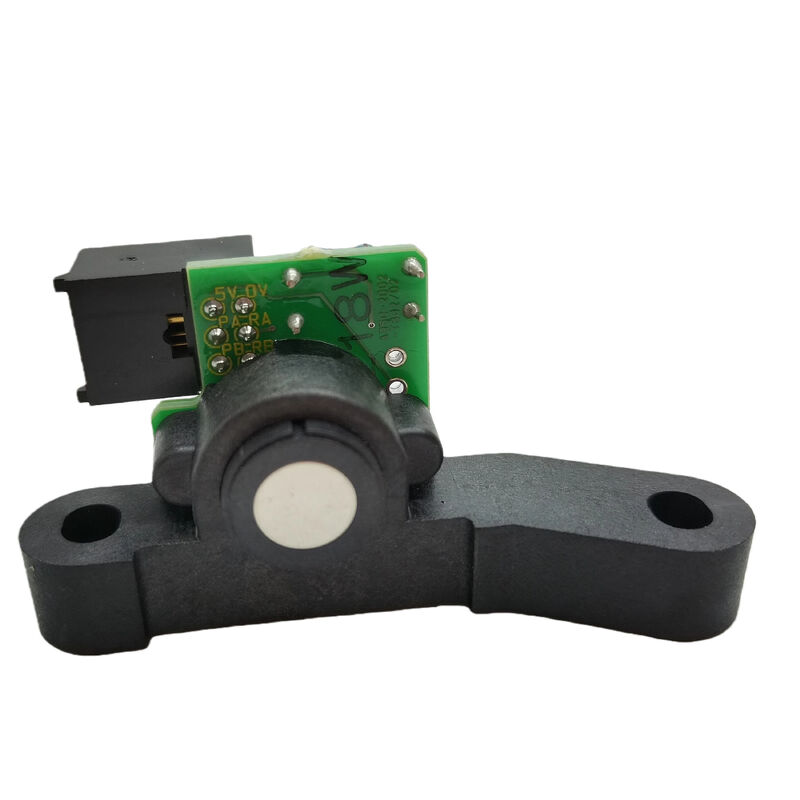

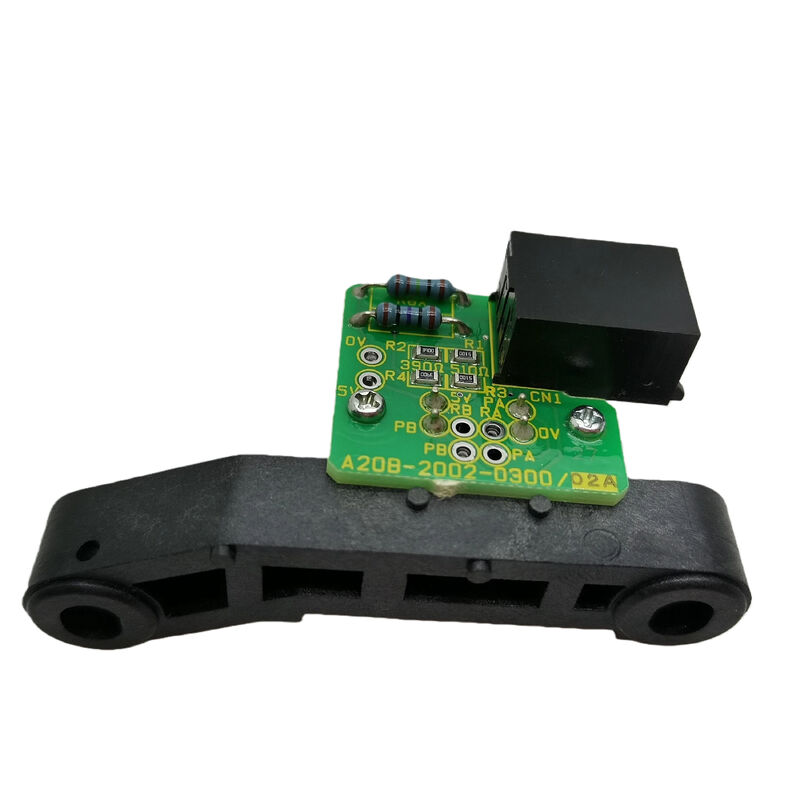

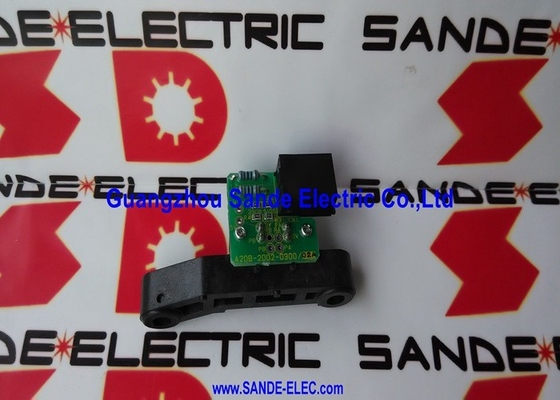

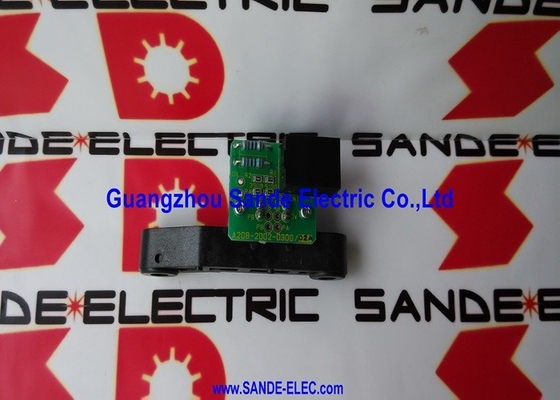

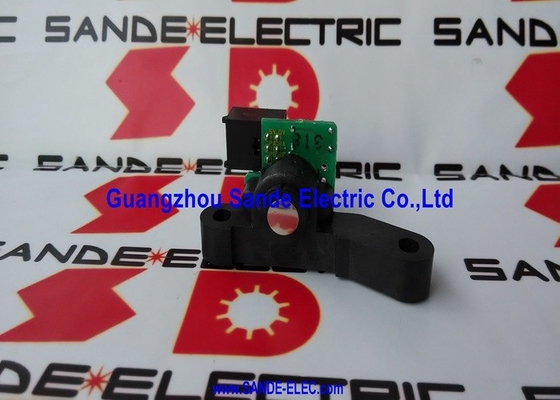

L'A20B-2002-0300 viene fornito come un assemblaggio completo del sensore: il PCB con il suo relè integrato è montato in una staffa che lo posiziona correttamente rispetto al bersaglio del sensore del motore mandrino. La staffa garantisce che il PCB del sensore sia posizionato alla corretta distanza dall'anello magnetico del motore — una distanza errata produce segnali di feedback deboli o assenti anche da un PCB funzionante.

Quando si installa una sostituzione, verificare il posizionamento della staffa e la distanza sensore-bersaglio secondo la documentazione di manutenzione del motore mandrino. Un nuovo PCB installato a una distanza errata produrrà le stesse condizioni di allarme di uno guasto.

FAQ

D1: Cosa fa l'A20B-2002-0300 nel sistema di azionamento?

Fornisce il feedback dei giri del mandrino al modulo amplificatore mandrino serie Alpha. Il sensore rileva la rotazione dell'albero del motore mandrino e invia il segnale di velocità all'amplificatore tramite la connessione del terminale JY2. Senza questo segnale, l'amplificatore non può chiudere il suo anello di velocità e il mandrino non può mantenere una velocità stabile sotto carico di taglio.

D2: Il mandrino mostra oscillazioni di velocità sotto carico di taglio ma funziona correttamente a vuoto. È questo sensore la causa?

Le oscillazioni di velocità sotto carico — dove la velocità del mandrino diminuisce o oscilla quando le forze di taglio aumentano — sono un sintomo caratteristico di un feedback di velocità degradato o intermittente. Se il segnale di feedback di velocità è pulito a vuoto ma degradato sotto carico (a causa di vibrazioni che influenzano la distanza sensore-bersaglio o il contatto del connettore), si verificano oscillazioni di velocità. Controllare la staffa di montaggio per allentamenti e il connettore JY2 per contatti intermittenti prima di sostituire il PCB.

D3: Le revisioni /01A e /02A sono intercambiabili?

Entrambe le revisioni svolgono la stessa funzione. Le differenze minori nella revisione hardware mantengono la stessa interfaccia elettrica e specifica di montaggio. Nella maggior parte dei casi le revisioni sono intercambiabili, ma confermare la revisione dall'etichetta dell'unità installata e specificarla di conseguenza al momento dell'ordine per garantire la corrispondenza più vicina.

D4: Dopo aver sostituito l'A20B-2002-0300, il mandrino mostra un errore di orientamento. Cosa bisogna controllare?

Dopo la sostituzione del sensore, l'orientamento del mandrino richiede una ri-azzeramento. La relazione angolare del sensore rispetto al riferimento dell'albero motore potrebbe differire leggermente nella nuova unità. Verificare l'allineamento del cambio utensile e regolare il parametro di posizione del fermo di orientamento del mandrino (il parametro di spostamento dell'orientamento del mandrino nel set di parametri del mandrino del CNC) in piccoli incrementi se il mandrino si ferma con un angolo leggermente errato.

D5: L'A20B-2002-0300 è ancora disponibile?

Attraverso il mercato dell'usato dei CNC FANUC — i rivenditori di parti CNC e gli specialisti della manutenzione dei motori mandrino dispongono di unità sia nuove che testate usate. Confermare la revisione (/01A o /02A) e verificare che sia il PCB che la staffa siano inclusi nell'unità fornita. Testare la funzionalità del relè integrato e l'uscita del segnale del sensore prima di accettare qualsiasi unità usata.
