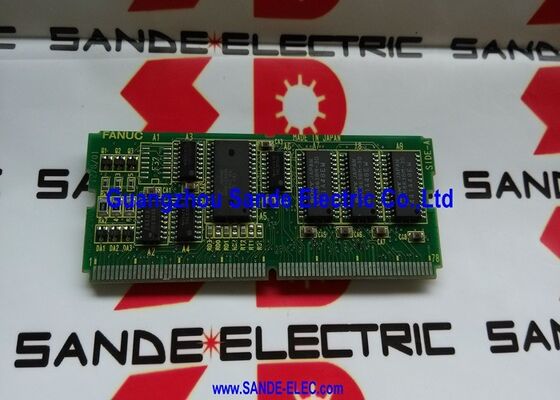

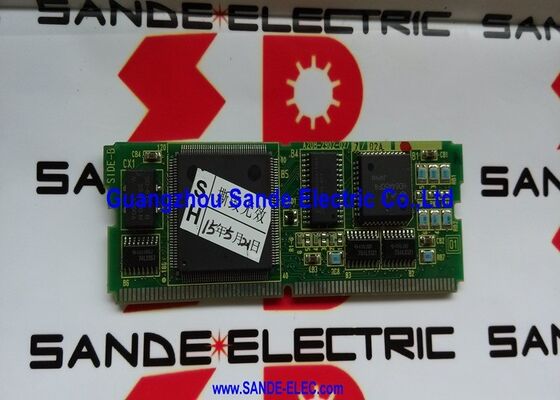

circuito A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277 | Modulo di controllo CRT ad alta risoluzione da 9 pollici modello B serie 16/18/160/180 FANUC: plug-in CRTC/OPT1/FS16-MB/FS18-MB

Moduli CRTC della serie 16/18 modello B generazione

I sistemi CNC FANUC serie 16/18 modello B (16 MB, 16 TB, 18 MB, 18 TB) utilizzano un'architettura di visualizzazione modulare. La funzione di visualizzazione non è fissata sulla scheda principale: è fornita da una scheda figlia CRTC (controller CRT) plug-in che si installa nello slot OPT1 (Opzione 1) dell'unità di controllo CNC.

All'interno della famiglia di moduli CRTC A20B-2902-027x per la Serie 16/18-B, esistono diverse varianti per adattarsi a diverse configurazioni di monitor:

A20B-2902-0270:Variante CRT a colori da 14 polliciA20B-2902-0271:Risoluzione standard CRT da 9 polliciA20B-2902-0272:Variante di uscita VGA (per monitor LCD o VGA)A20B-2902-0273:Alternativa CRT da 14 polliciA20B-2902-0275:Variante VGAA20B-2902-0276:Alternativa CRT da 9 polliciA20B-2902-0277:9 pollicialta risoluzioneCRTA20B-2902-0278:Variante VGA

L'A20B-2902-0277 è specificamente la variante CRT da 9 pollici ad alta risoluzione, confermata per i sistemi FS16/18/160/180-MB con display operatore CRT monocromatico ad alta risoluzione.

Informazioni chiave sul prodotto

CRT ad alta risoluzione: cosa significa nel contesto

Nei display operatore CNC FANUC, "alta risoluzione" distingue la capacità di visualizzazione migliorata dai moduli CRT a risoluzione standard montati sulla stessa serie:

Risoluzione standard:Utilizzato per visualizzazioni con testo dominante che mostrano posizioni degli assi, contenuto del programma, correzioni utensile e codici di allarme: sufficienti per l'interfaccia di base basata sui caratteri del CNC.

Alta risoluzione:Produce più pixel per unità di area sullo schermo da 9 pollici, consentendo un rendering dei caratteri più preciso, una grafica più nitida e una maggiore visualizzazione di contenuti per pagina senza perdita di leggibilità. Per i sistemi CNC in cui sono necessarie la visualizzazione grafica del percorso utensile, visualizzazioni di elenchi di programmi ad alta densità o schermate diagnostiche più dettagliate, il modulo CRT ad alta risoluzione fornisce la qualità di visualizzazione che il modulo standard non può offrire.

L'A20B-2902-0277 gestisce un CRT da 9 pollici con la densità di pixel più elevata richiesta dalla configurazione del display ad alta risoluzione.

Architettura plug-in OPT1

Il display dell'unità di controllo CNC Serie 16/18 Modello B è servito dalla scheda OPT1, una scheda slot di espansione dedicata all'interno del rack delle schede del CNC. Il modulo CRTC si inserisce in una presa su questa scheda OPT1, collegando l'uscita video del CRTC ai circuiti di deflessione e intensità del monitor CRT.

La sostituzione dell'A20B-2902-0277 richiede:

1. Apertura dell'unità di controllo CNC e individuazione della scheda OPT1
2. Rimozione del modulo CRTC guasto dal suo zoccolo sulla scheda OPT1
3. Inserimento del modulo sostitutivo nella stessa presa
4. Chiusura e ripristino dell'alimentazione: non sono necessarie modifiche ai parametri

Scenari applicativi

Errore di visualizzazione del CNC da 16 MB:Un centro di lavoro FANUC da 16 MB perde il display operatore: il CRT da 9 pollici si oscura o mostra contenuti danneggiati. Il funzionamento del CNC continua normalmente. La diagnosi isola il guasto nel modulo CRTC A20B-2902-0277. La sostituzione ripristina il display.

Visualizzazione del mantenimento della qualità:Un CRT da 9 pollici ad alta risoluzione su un CNC da 18 MB sviluppa un rendering dei caratteri distorto a causa dell'invecchiamento dei componenti del modulo CRTC. La sostituzione dell'A20B-2902-0277 ripristina la qualità del display senza sostituire il monitor CRT stesso.

Domande frequenti

D1: In che modo A20B-2902-0277 è diverso da A20B-2902-0271 (anch'esso un modulo CRT da 9 pollici)?

Entrambi sono moduli CRT CRTC da 9 pollici per la famiglia Serie 16/18-B, ma lo 0277 è la variante ad alta risoluzione e lo 0271 è la variante a risoluzione standard. La versione ad alta risoluzione genera più pixel per linea di scansione, producendo caratteri e grafica più fini sullo stesso schermo fisico da 9 pollici. Confermare quale variante è installata sul CNC specifico controllando il codice articolo sull'etichetta della scheda prima di ordinare.

D2: È possibile montare l'A20B-2902-0277 in un CNC Serie 16/18 Modello C (MC)?

La compatibilità tra le configurazioni B e C dipende dalla variante specifica della scheda OPT1 e dalla versione del sistema CNC. Verificare dalla documentazione specifica dei pezzi di ricambio del CNC se è specificato 0277 per la configurazione del sistema installato.

D3: Quali sintomi indicano il guasto dell'A20B-2902-0277 rispetto al tubo del monitor CRT?

Un modulo CRTC guasto provoca in genere un'improvvisa e completa perdita del contenuto del display: il CRT si oscura senza l'attenuazione graduale che accompagna l'invecchiamento del tubo. Un tubo CRT difettoso mostra sintomi progressivi: luminosità ridotta, perdita di messa a fuoco, distorsione geometrica. Se il CRT da 9 pollici è spento ma il CNC funziona normalmente (gli assi si muovono, i programmi vengono eseguiti, gli allarmi vengono cancellati) e il test del CRT con un segnale esterno conferma che il tubo è intatto, il modulo CRTC A20B-2902-0277 è la destinazione sostitutiva.

Q4: La sostituzione di A20B-2902-0277 richiede la regolazione dei parametri CNC?

No. Il modulo CRTC è un componente hardware di visualizzazione: non memorizza i parametri CNC. Dopo aver montato il ricambio A20B-2902-0277 e alimentato il CNC, il display dovrebbe ripristinarsi immediatamente. Se il formato di visualizzazione appare errato (dimensione dei caratteri o scala errata), verificare se il parametro del tipo di visualizzazione del CNC corrisponde alla configurazione del modulo installato.

D5: L'A20B-2902-0277 è riparabile se il modulo completo si guasta?

L'A20B-2902-0277 è un modulo di costruzione SMD (Surface Mount Device). La riparazione a livello di componente da parte di un centro di assistenza specializzato in elettronica CNC è tecnicamente possibile per guasti che coinvolgono componenti guasti identificabili (guasto dell'oscillatore, guasto del regolatore di tensione). Per le macchine critiche per la produzione, la sostituzione diretta della scheda rappresenta la risoluzione più rapida. La riparazione è un'opzione praticabile quando il modulo sostitutivo non è disponibile o quando il costo della riparazione è notevolmente inferiore.
