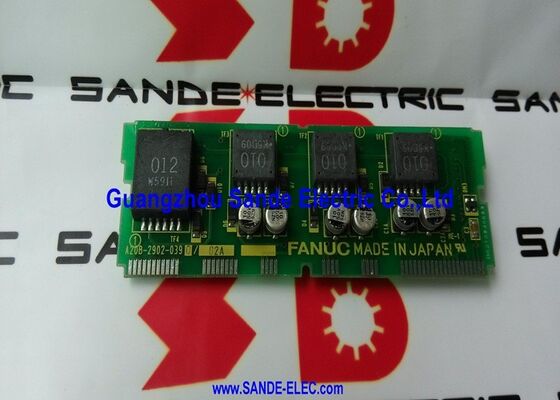

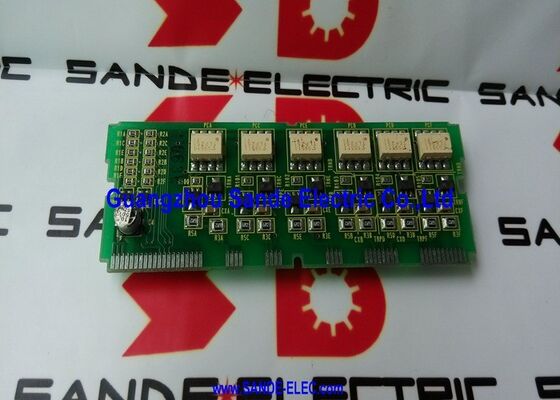

A20B-2902-0390 | Modulo driver di potenza FANUC Alpha: azionamento gate IGBT/scheda di accensione/PSM/da SPM-15 a SPM-37/sistemi di azionamento CNC

Modulo driver di potenza: il ponte tra dispositivi di controllo e di potenza

All'interno di ogni modulo di azionamento FANUC Alpha, la conversione di potenza avviene tramite dispositivi di commutazione IGBT (Insulated Gate Bipolar Transistor). Questi transistor trasportano l'intera corrente del motore o del bus e commutano ad alta frequenza, in genere 2–4kHz per gli azionamenti dei mandrini. Per commutare correttamente, ciascun IGBT necessita di un impulso di pilotaggio del gate temporizzato con precisione al livello di tensione corretto.

Il modulo driver di potenza A20B-2902-0390 genera questi impulsi di comando del gate. Riceve comandi di commutazione di basso livello dalla PCB di controllo (A16B-2202-0432 per i moduli mandrino) e li amplifica nei segnali di comando del gate ad alta corrente che accendono e spengono effettivamente i dispositivi IGBT. Questa funzione di accensione/azionamento del cancello è il motivo per cui la scheda è classificata come "modulo driver": pilota i dispositivi di potenza stessi.

Senza un A20B-2902-0390 correttamente funzionante:

• Gli IGBT ricevono segnali di comando del gate errati o assenti
• La conversione della potenza non riesce
• Il modulo non può sviluppare tensione o corrente in uscita
• Gli allarmi di sovracorrente o di protezione hardware si attivano immediatamente

Informazioni chiave sul prodotto

Lo stack PCB interno nei moduli Alpha SPM

Per un quadro completo: l'A06B-6088-H222 (SPM-22) come esempio contiene:

• A16B-2202-0432(scheda di controllo): controllo della velocità del mandrino, elaborazione del feedback, logica di protezione
• A20B-1006-0481(base/scheda di potenza): collegamenti bus CC, connettori di uscita motore, percorsi ad alta corrente
• A20B-2902-0390(scheda driver): impulsi di comando del gate IGBT
• A16B-2203-0332(pannello segnaletico aggiuntivo)

L'A20B-2902-0390 è lo strato che traduce i segnali di controllo negli eventi elettrici che muovono le correnti del motore.

Scenari applicativi

Allarme mandrino SPM immediatamente all'abilitazione:Un modulo mandrino FANUC Alpha genera un allarme di sovracorrente nel momento in cui viene emesso il comando di abilitazione del mandrino, senza carico sul motore. La scheda di controllo e la scheda di alimentazione della base vengono testate correttamente, ma l'ispezione rivela che la scheda driver A20B-2902-0390 produce impulsi di comando del gate asimmetrici. La sostituzione ripristina la corretta commutazione e cancella l'allarme.

Il PSM non riesce a stabilire il bus CC:Un'unità Alpha PSM si accende ma non riesce a sviluppare la tensione nominale del bus CC, visualizzando un allarme di carica. Dopo aver escluso i guasti dell'ingresso CA e del raddrizzatore, l'uscita del gate drive della scheda driver A20B-2902-0390 viene identificata come errata. La sostituzione della scheda ripristina la precarica del PSM e la creazione del bus.

Domande frequenti

D1: A20B-2902-0390 è la stessa scheda sia nei moduli PSM che SPM?

SÌ. CNC Spares UK conferma che A20B-2902-0390 appare in più moduli della serie SPM (SPM-15, 22, 26, 30) insieme a A16B-2202-0432. DNC Electronics lo elenca sotto i moduli Alpha PSM. La stessa scheda fisica viene utilizzata nella funzione di gate drive dei moduli PSM e SPM all'interno di questo intervallo di potenza. I requisiti del circuito di pilotaggio per il gate drive IGBT in entrambi i tipi di applicazione sono sufficientemente simili da condividere lo stesso design della scheda.

Q2: Qual è la differenza tra A20B-2902-0390 e A20B-2902-0391?

Questi sono numeri di parte adiacenti nella stessa famiglia di moduli driver. Le varianti 0390 e 0391 servono diverse potenze nominali o tipi di interfaccia all'interno della gamma Alpha PSM/SPM. A20B-2902-0391 è la scheda driver corrispondente per moduli di potenza superiore o della serie HV. Confermare sempre quale variante è installata sull'etichetta della scheda prima di ordinare: non sono intercambiabili.

D3: Un A20B-2902-0390 danneggiato può causare danni permanenti ai dispositivi di potenza IGBT?

SÌ. Una scheda di comando del gate che produce una temporizzazione errata, ad esempio accendendo contemporaneamente gli IGBT nello stesso ramo di fase, crea un cortocircuito diretto sul bus CC. Questa condizione di "shoot-through" fa sì che una corrente estremamente elevata fluisca attraverso i dispositivi IGBT in microsecondi, distruggendoli potenzialmente. Ogni volta che un guasto IGBT viene ricondotto a un guasto a livello di scheda, l'A20B-2902-0390 deve essere sostituito insieme ai dispositivi di alimentazione danneggiati per evitare che si ripetano.

Q4: Qual è la procedura di scarica sicura prima di accedere all'A20B-2902-0390 all'interno di un modulo PSM o SPM?

Entrambi i moduli PSM e SPM contengono condensatori del bus CC di grandi dimensioni che mantengono la tensione pericolosa dopo che l'alimentazione di rete è stata rimossa. Prima di aprire qualsiasi alloggiamento del modulo è necessario rispettare il tempo di attesa obbligatorio (tipicamente 5–20 minuti a seconda delle dimensioni del modulo). Verificare la scarica controllando l'indicatore LED di carica del modulo e misurando la tensione del bus CC con un voltmetro calibrato. Non maneggiare mai l'A20B-2902-0390 con l'alimentazione collegata.

D5: La revisione /02A è critica o può essere sostituita da una revisione precedente?

La revisione /02A designa un aggiornamento hardware al design base A20B-2902-0390. Per la maggior parte delle applicazioni sostitutive, le revisioni successive sono retrocompatibili con lo stesso modulo. Se l'etichetta della scheda installata mostra una revisione precedente (ad esempio, /01A), il montaggio di /02A dovrebbe essere compatibile. Confermare dalla documentazione del servizio FANUC se sono presenti requisiti di revisione minima noti per il modello PSM o SPM specifico.
