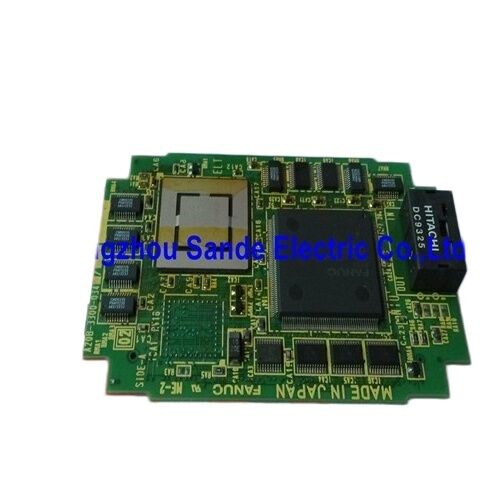

Scheda madre display Fanuc LCD PCB A20B-3300-0340

A20B-3300-0340 ∙ FANUC LCD / MDI Display Control Card ∙ Embedded Ethernet / Display da 7,2 pollici / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 3 funzioni in una scheda plug-in

L'A20B-3300-0340 è una scheda PC compatta plug-in che svolge tre funzioni distinte all'interno dell'unità di controllo CNC FANUC i-Series:

Dispositivo di visualizzazione LCDLa scheda genera il segnale video per il pannello LCD da 7,2 pollici del CNC, fornendo l'uscita di visualizzazione per l'interfaccia dell'operatore del CNC.Tutte le informazioni visive visualizzate dall'operatore sullo schermo, contenuto del programma, pagine di parametri, grafica del percorso dello strumento, testo di allarme e schermate diagnostiche

Interfaccia MDI (Manual Data Input):La scheda gestisce l'interfaccia di comunicazione con il pannello della tastiera MDI, il dispositivo di input dell'operatore per inserire i dati, selezionare le modalità e navigare sugli schermi CNC.Senza interfaccia MDI funzionante, l'operatore non può inserire programmi o modificare i parametri localmente.

Ethernet incorporato:La scheda fornisce una porta Ethernet che collega il FANUC CNC alla rete dell'impianto che consente il trasferimento di programmi DNC (Direct Numerical Control), il monitoraggio remoto, la raccolta di dati,diagnostica di sistemi CNC da un PC in rete senza necessità di cablaggio seriale RS-232.

Specificità principali

Connettività di rete per i comandi 16i/18i/21i-B

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

Operazione DNC:I programmi di parte memorizzati sulla rete possono essere trasferiti direttamente nella memoria del CNC o eseguiti in modalità "drip-feed" dal server di rete.I programmi troppo grandi per la memoria CNC interna possono essere lavorati direttamente dalla rete.

Monitoraggio a distanza:La connessione Ethernet consente ai sistemi di monitoraggio a livello di impianto di leggere i dati di stato CNC ¢ posizioni dell'asse, nome del programma, stato dell'allarme e conteggi di produzione ¢ da un PC centralizzato.

Scenari di applicazione

Mancato display nel centro di lavorazione 18i-B:Un centro di lavorazione FANUC 18i-MB perde l'uscita del display la schermata LCD mostra uno schermo vuoto nonostante il CNC sembri accendere.Sostituzione ripristina l' uscita del display, funzionalità MDI e connettività Ethernet.

Fallimento della porta Ethernet:Un controllo 21i-B perde la sua connessione di rete.

Domande frequenti

D1: L'A20B-3300-0340 funziona sia con display LCD mono che a colori da 7,2 pollici?

Sì A20B-3300-0340 supporta sia i pannelli LCD monocromatici che i pannelli LCD a colori da 7,2 pollici.Il pannello di visualizzazione specifico montato sul CNC determina se l'uscita è mono o a colori ¢ la scheda stessa è compatibile con entrambi i tipi di pannello. Verificare il tipo di pannello di visualizzazione esistente prima di assumere che la scheda di sostituzione cambierà il display da mono a colore o viceversa.

D2: Cosa succede alle funzioni di MDI e di rete se A20B-3300-0340 non funziona?

Dal momento che tutte e tre le funzioni display, MDI ed Ethernet sono gestite da A20B-3300-0340, un guasto della scheda in genere colpisce tutte e tre contemporaneamente.Un display vuoto o congelato combinato con tasti MDI non rispondenti e perdita di connettività di rete è un forte indicatore diagnostico che A20B-3300-0340 è il componente difettoso.

D3: L'A20B-3300-0340 è compatibile con il FANUC 0i-B e con il 16i/18i/21i-B?

Sì A20B-3300-0340 è confermato per i sistemi CNC FANUC 0i-B, 16i-B, 18i-B e 21i-B. Questi sistemi condividono la stessa architettura di controllo e il formato della scheda madre i-Series Model B,Permette che la stessa scheda di visualizzazione possa servire tutte e quattro le piattaforme nel 7Configurazione LCD da 2 pollici.

D4: dopo la sostituzione dell'A20B-3300-0340, è necessario ricominciare?

I parametri CNC e i programmi delle parti sono memorizzati nei moduli di memoria FROM/SRAM non nella scheda di visualizzazione.la configurazione della porta Ethernet (indirizzo IP), nome dell'host, impostazioni FTP) potrebbe essere necessario verificare nuovamente dopo la sostituzione in quanto questi dati potrebbero essere associati alla configurazione della scheda precedente.Confirmare le impostazioni di rete dalle schermate di parametri Ethernet del CNC dopo l'installazione della sostituzione.

D5: Quali varianti di suffisso di A20B-3300-0340 esistono e il suffisso ha importanza?

A20B-3300-0340 può contenere un suffisso firmware come /04A (ad esempio, A20B-3300-0340/04A) che identifica la revisione specifica del software della scheda.Assicurarsi che il suffisso della scheda di sostituzione corrisponda o sia confermato compatibile con la revisione hardware CNC esistenteIl manuale di manutenzione FANUC applicabile al modello CNC specifico indica la versione corretta del suffisso.
