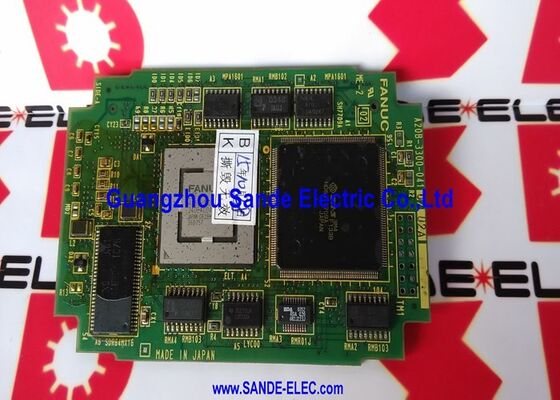

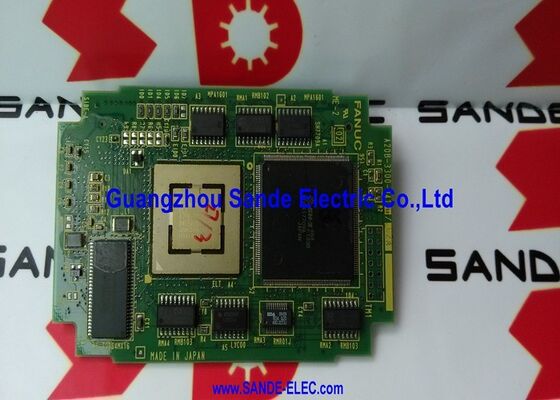

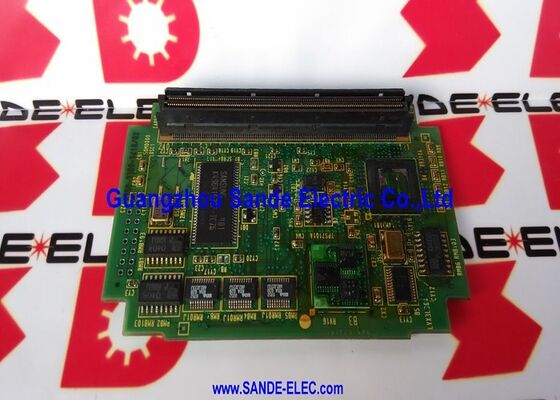

Fanuc circuito A20B-3300-0410

A20B-3300-0410 | Modulo di controllo display CRT da 9 pollici FANUC: display CRT monocromatico/interfaccia operatore CNC/serie A20B-3300

CRT da 9 pollici: la finestra dell'operatore sul CNC

Ogni interazione tra un centro di lavoro o un operatore di tornio e il software del CNC passa attraverso il display. L'operatore legge le posizioni attuali degli assi, inserisce i valori di offset dell'utensile, rivede i codici di allarme, modifica le linee di programma e naviga nel sistema di menu del CNC, il tutto attraverso lo schermo da 9 pollici di fronte a lui. Senza un display funzionante, la capacità dell'operatore di interagire con il CNC è gravemente compromessa.

L'A20B-3300-0410 è il modulo che pilota questo display. Riceve i dati di visualizzazione dal processore principale del CNC e li converte nei segnali video analogici che guidano il CRT da 9 pollici: i segnali di deflessione orizzontale e verticale, il segnale di intensità (per CRT monocromatico, un singolo canale di luminosità) e gli impulsi di sincronizzazione che sincronizzano il fascio di elettroni con il contenuto dell'immagine.

Informazioni chiave sul prodotto

Come funziona un modulo di controllo del display CRT

Il processore principale del CNC genera il contenuto visualizzato come un flusso di caratteri e dati grafici: testo, numeri ed elementi grafici semplici che compongono le schermate del CNC. Questi dati passano al modulo display A20B-3300-0410, che esegue diverse fasi di conversione:

Rappresentazione dei caratteri:Il modulo legge i dati del codice carattere dal CNC e li converte nei modelli di pixel necessari per disegnare caratteri alfanumerici riconoscibili sul CRT. I display CNC FANUC utilizzano un set di caratteri definito: la memoria dei font del modulo conserva il modello di pixel per ciascun carattere.

Sincronizzazione dei tempi:Il modulo genera i segnali di sincronizzazione orizzontale e verticale che controllano la scansione raster del fascio di elettroni del CRT. La sincronizzazione deve corrispondere esattamente alla frequenza di deflessione del monitor CRT. Un tempismo errato fa sì che l'immagine rotoli, tremi o non venga visualizzata.

Modulazione dell'intensità:Mentre il fascio di elettroni spazza lo schermo, il modulo modula la sua intensità a seconda che la posizione corrente del fascio debba essere illuminata o spenta. Ciò produce i caratteri al fosforo bianco o verde su uno sfondo scuro caratteristico dei display CRT CNC monocromatici.

Quando l'A20B-3300-0410 si guasta, il CRT si oscura o visualizza un'immagine danneggiata e instabile, mentre le funzioni di lavorazione del CNC continuano inalterate.

Scenari applicativi

Errore display CNC:Un centro di lavoro CNC FANUC si accende e funziona normalmente: le posizioni degli assi vengono aggiornate, il programma viene eseguito e gli allarmi vengono cancellati, ma il display da 9 pollici non mostra alcun contenuto. L'hardware del monitor CRT è stato testato e trovato intatto. Il modulo di controllo del display A20B-3300-0410 viene identificato come guasto. La sostituzione ripristina il display dell'operatore.

Corruzione parziale della visualizzazione:Il CRT da 9 pollici su un tornio CNC FANUC mostra un contenuto di visualizzazione parziale: alcuni caratteri vengono visualizzati correttamente ma altri mancano o sono danneggiati. L'errore viene fatto risalire al circuito di generazione dei caratteri del modulo A20B-3300-0410. La sostituzione ripristina il display completo e pulito.

Domande frequenti

D1: L'A20B-3300-0410 può pilotare un CRT o un LCD da 14 pollici invece del CRT da 9 pollici?

No. L'A20B-3300-0410 è calibrato per la geometria di deflessione e i requisiti di sincronizzazione di un CRT da 9 pollici. Un CRT da 14 pollici ha requisiti di deflessione e temporizzazione diversi; la geometria dell'immagine sarebbe errata. I monitor LCD richiedono un segnale video digitale o in formato VGA, non i segnali di comando CRT analogici generati dall'A20B-3300-0410. Per i sistemi CRT a colori da 14 pollici, utilizzare il modulo display da 14 pollici appropriato; per la sostituzione dell'LCD è necessario un convertitore CRT-LCD appropriato o un aggiornamento del display.

D2: In che modo il guasto del modulo display differisce nell'aspetto da un tubo CRT guasto?

Un guasto del tubo CRT tende ad essere progressivo: oscuramento graduale, perdita di messa a fuoco, luminosità ridotta o una linea orizzontale luminosa quando la deflessione verticale fallisce. Un guasto del modulo display è in genere improvviso: l'immagine scompare completamente o si corrompe immediatamente senza un graduale degrado. Il test mediante la sostituzione di un modulo display sicuramente funzionante (o di un tubo CRT sicuramente funzionante sulle stesse uscite di segnale) isola il guasto su un componente.

Q3: La sostituzione dell'A20B-3300-0410 richiede la regolazione dei parametri CNC?

No. Il modulo display è un componente hardware: non memorizza parametri CNC né richiede configurazione software. Dopo aver installato il componente sostitutivo e averlo acceso, il CNC carica il contenuto del display nel modulo e il display operatore dovrebbe ripristinarsi immediatamente. Non sono necessarie modifiche ai parametri o passaggi di configurazione del software.

Q4: È possibile passare dal display CRT da 9 pollici a un display LCD a schermo piatto?

Le soluzioni di retrofit LCD per i sistemi CNC FANUC sostituiscono il CRT da 9 pollici con un moderno display a schermo piatto. Tali retrofit utilizzano in genere un pannello LCD compatibile abbinato al segnale di uscita video del CNC, spesso combinato con un convertitore di formato video. Il modulo A20B-3300-0410 può rimanere nel sistema per generare il segnale video accettato dal convertitore del retrofit LCD oppure il retrofit può includere una sostituzione completa dell'interfaccia del display. Consultare un fornitore di servizi CNC FANUC qualificato per il corretto approccio di retrofit LCD per il modello CNC specifico.

D5: Qual è la relazione tra l'A20B-3300-0410 e l'opzione grafica del CNC?

L'A20B-3300-0410 gestisce il display operatore standard: lo schermo basato sui caratteri del CNC per l'immissione dei parametri, la modifica del programma e la visualizzazione degli allarmi. I sistemi CNC FANUC possono opzionalmente avere una funzione grafica separata che genera visualizzazioni grafiche del percorso utensile. La funzione grafica può utilizzare un modulo grafico separato (come un'opzione grafica a colori) oltre al modulo display standard. L'A20B-3300-0410 gestisce il display standard indipendentemente dal fatto che sia installata l'opzione grafica.
