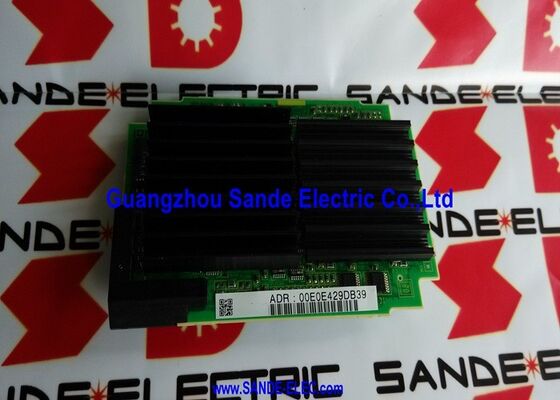

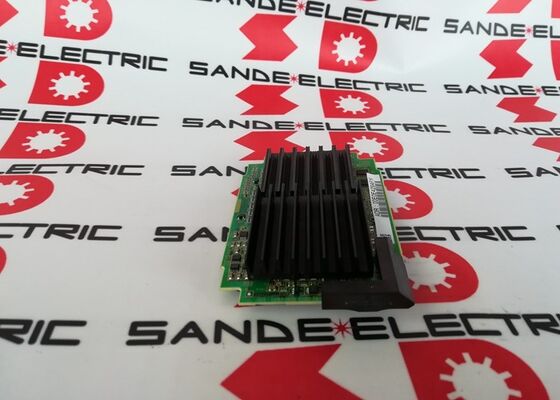

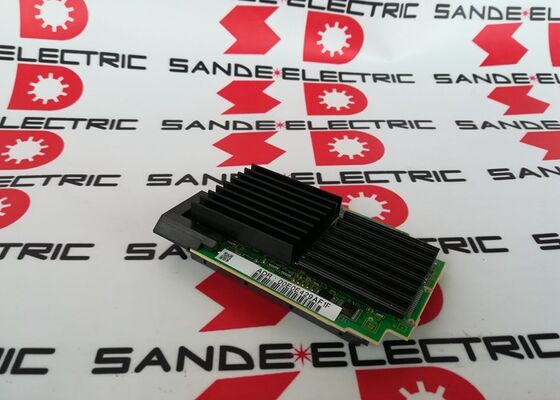

FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472 | Modulo CPU FANUC A6: SDRAM da 128 MB/Serie 30i/Scheda processore plug-in

Serie 30i: la piattaforma di fascia alta supportata da questa scheda

La serie FANUC 30i si colloca al vertice della famiglia di prodotti CNC di i-generazione FANUC, una piattaforma realizzata per le applicazioni di lavorazione più impegnative. Mentre la 0i-D gestisce macchine utensili standard e la 31i/32i gestisce macchine multiasse moderatamente complesse, la 30i è progettata per:

Conteggio massimo degli assi:Fino a 40 assi controllati su 10 percorsi di controllo, consentendo celle di produzione flessibili completamente automatizzate, linee di trasferimento multimandrino e macchine composite a lavorazione parallela.

Taglio ad alta velocità:AI Contour Control II (AICC II), nano interpolazione e controllo della corrente ad alta risposta HRV4 si combinano per supportare la lavorazione di matrici e stampi ad alta velocità e

contornatura di componenti aerospaziali a velocità che causerebbero errori di inseguimento su CNC con specifiche inferiori.

Capacità della macchina composta:Le operazioni di fresatura-tornitura simultanee, la tornitura multimandrino sincronizzata e la coordinazione tra percorsi consentono a un singolo CNC 30i di sostituire ciò che in precedenza richiedeva due o più CNC separati.

L'A20B-3300-0472 è il modulo CPU che alimenta questa piattaforma: la scheda processore installata sulla scheda CPU principale del 30i che esegue il programma di controllo in tempo reale del CNC.

Specifiche chiave

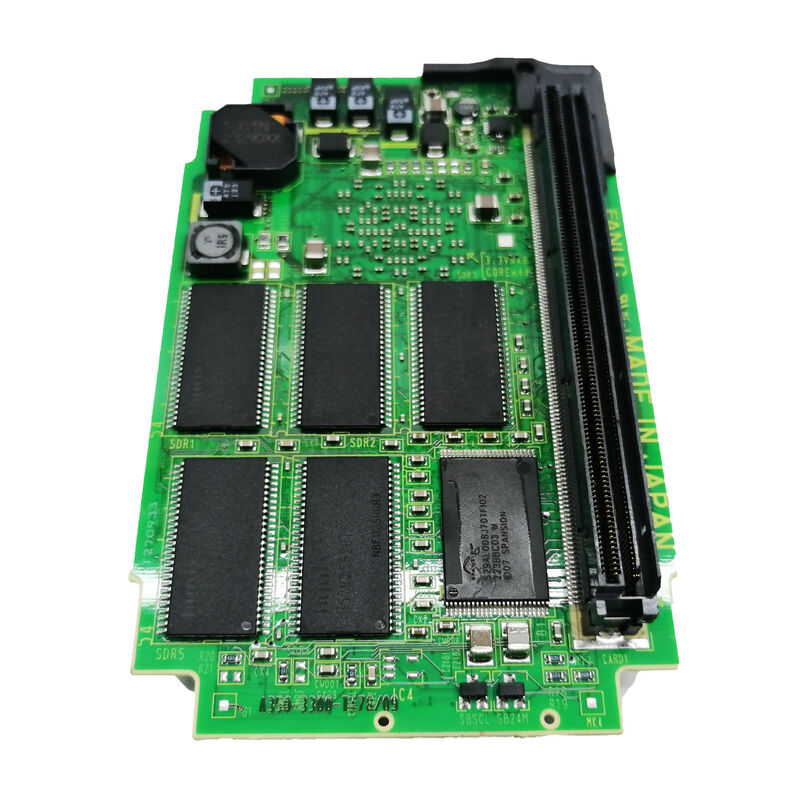

SDRAM da 128 MB: memoria di lavoro per un sistema a 40 assi

La SDRAM da 128 MB dell'A20B-3300-0472 è la memoria di lavoro disponibile per l'ambiente di elaborazione in tempo reale del 30i. In una configurazione a 40 assi e 10 traiettorie, il CNC deve mantenere contemporaneamente:

• Dati di posizione e calcoli di interpolazione per 40 assi
• Code di comandi servo per tutti gli assi attivi su tutti i percorsi
• Contesto di esecuzione ladder PMC per percorsi multipli
• Programmare i dati del buffer look-ahead per tutti i percorsi attivi
• Software di sistema, software opzionale e relativi dati di runtime

128 MB rappresentano un'allocazione di memoria di lavoro sostanziale rispetto alle precedenti generazioni di CNC. Senza un'adeguata memoria di lavoro, il buffering look-ahead del 30i sarebbe limitato, limitando la velocità di avanzamento massima alla quale il CNC può eseguire percorsi utensile contornati complessi senza decelerazione.

Scenari applicativi

Guasto del modulo CPU CNC 30i:Un centro di lavoro FANUC 30i sviluppa codici di allarme di sistema puntati sulla scheda CPU. Tutte le funzioni dell'asse sono inibite. Dopo aver verificato che la scheda principale, i moduli di memoria e l'alimentatore siano intatti, l'A20B-3300-0472 viene sostituito. Il CNC riprende il funzionamento normale.

Modulo CPU del controller del robot:L'A20B-3300-0472 serve anche i controller robot FANUC che utilizzano lo stesso hardware della scheda principale. La nota relativa al backup dei "dati del robot Fanuc memorizzati nei moduli di memoria" prima della sostituzione si applica sia alle applicazioni del controller del robot che alle applicazioni CNC.

Domande frequenti

D1: A20B-3300-0472 contiene software specifico per CNC?

No. Il software del sistema CNC è memorizzato nei moduli FROM: elementi plug-in separati. L'A20B-3300-0472 è solo l'hardware di elaborazione: la sua SDRAM è la memoria di lavoro utilizzata dalla CPU in fase di runtime, non l'archiviazione persistente. La sostituzione dell'A20B-3300-0472 non influisce sul contenuto FROM o sui parametri memorizzati nella SRAM, a condizione che tali moduli rimangano intatti.

D2: Quale backup dei dati è essenziale prima di sostituire l'A20B-3300-0472 in un sistema 30i?

Eseguire il backup di tutti i dati dei parametri e dei programmi per tutti i percorsi di controllo attivi: in un sistema 30i a percorsi multipli, ciò significa che i parametri e i programmi per ciascun percorso vengono sottoposti a backup separatamente. Eseguire inoltre il backup di tutti i dati dell'utensile, dei dati delle coordinate di lavoro, della scala e dei dati PMC. In un'applicazione robot, eseguire il backup di tutti i programmi del robot e delle variabili di sistema. Eseguire il backup prima di qualsiasi manipolazione della scheda.

D3: Come si confronta l'A20B-3300-0472 (tipo A6) con l'A20B-3300-0475 (tipo A3) in termini di prestazioni?

Entrambi sono moduli CPU DRAM da 128 MB della famiglia A20B-3300, ma per diverse generazioni di CNC e tipi di scheda principale:

• A20B-3300-0475 (tipo A3): per sistemi 0i-D (serie i entry-level/midrange)
• A20B-3300-0472 (tipo A6): per la serie 30i (serie i multiasse di fascia alta)

Il tipo A6 è destinato a una piattaforma CNC ad alte prestazioni con un numero maggiore di assi, più percorsi di controllo e requisiti di elaborazione in tempo reale più impegnativi. Non sono intercambiabili.

D4: Cosa succede se la SDRAM da 128 MB sull'A20B-3300-0472 si guasta parzialmente?

Guasto parziale della memoria, in cui alcune celle di memoria sono difettose ma il modulo si inizializza ancora parzialmente, si manifesta in genere come allarmi di sistema intermittenti, ripristini CNC inspiegabili o contenuto del display danneggiato. Questi sintomi possono assomigliare ad altri difetti. Un guasto persistente e completo della memoria fa sì che il CNC non superi l'autotest di accensione e impedisce il normale avvio. In entrambi i casi, la sostituzione dell'A20B-3300-0472 risolve l'errore di memoria.

Q5: È possibile testare l'A20B-3300-0472 prima dell'installazione?

L'A20B-3300-0472 richiede il funzionamento della scheda principale host: non può essere testata isolatamente. L'approccio convenzionale consiste nell'installare il modulo sostitutivo nel CNC, accenderlo, osservare la sequenza di avvio e verificare che il sistema raggiunga il normale stato operativo. Un modulo sospettato di essere difettoso (proveniente da una fonte nota) può essere testato sostituendolo in un sistema 30i funzionante, se disponibile.
