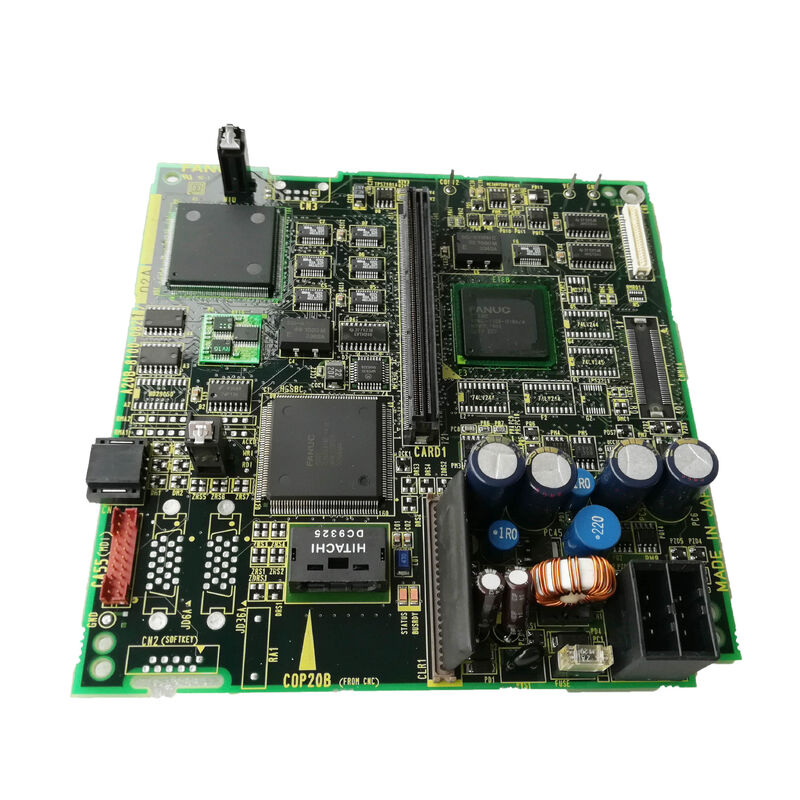

A20B-8100-0821| PCB driver LCD digitale FANUC serie 0i-B: unità LCD/MDI da 8,4 pollici/9,5 pollici/tabellone CNC F0i-B

Display LCD nel CNC 0i-B: cosa fa la scheda driver

L'interfaccia operatore del CNC FANUC serie 0i-B è un'unità LCD/MDI separata, un gruppo combinato di display e tastiera che si collega all'unità di controllo principale del CNC. Il pannello LCD mostra l'interfaccia dell'operatore: posizioni degli assi, contenuto del programma, messaggi di allarme, correzioni utensile e tutte le schermate del CNC.

Tra il segnale video del CNC e il pannello LCD fisico, il PCB del driver LCD digitale A20B-8100-0821 esegue la conversione critica. Riceve i dati del display digitale dal CNC, li converte nei segnali di temporizzazione specifici e nei livelli di tensione richiesti dal pannello LCD e guida la matrice di pixel del pannello e il controllo della retroilluminazione per produrre un'immagine di visualizzazione leggibile e formattata correttamente.

Se l'A20B-8100-0821 non funziona correttamente, il pannello LCD non riceve segnali di comando errati o non riceve, con conseguente visualizzazione vuota, immagine danneggiata o schermo tremolante.

Specifiche chiave

8,4 pollici e 9,5 pollici: due dimensioni di display, una scheda

L'A20B-8100-0821 supporta pannelli LCD sia da 8,4 pollici che da 9,5 pollici all'interno della gamma di unità LCD/MDI 0i-B. Le due dimensioni rappresentano diverse opzioni fisiche del pannello LCD utilizzate dai costruttori di macchine utensili nella generazione 0i-B:

LCD da 8,4 pollici:Dimensioni del display compatte utilizzate nei pannelli operatore CNC 0i-B più piccoli: salvaspazio per centri di tornitura e piccoli centri di lavoro in cui lo spazio sul pannello operatore è limitato.

LCD da 9,5 pollici:Pannello leggermente più grande che fornisce un'area di visualizzazione più leggibile: utilizzato nei sistemi 0i-B in cui era specificato un pannello operatore più grande.

I parametri di temporizzazione e i livelli di segnale della scheda driver supportano entrambe le dimensioni dello schermo, rendendo l'A20B-8100-0821 il sostituto corretto per i sistemi 0i-B con entrambe le dimensioni del display. Confermare la dimensione fisica del pannello dell'unità esistente prima di ordinare.

Scenari applicativi

Errore display 0i-B:Un tornio CNC FANUC 0i-B mostra un display vuoto sul pannello operatore. Il CNC continua a eseguire i programmi normalmente, confermando che l'unità principale del CNC è intatta. L'indagine conferma che il pannello LCD e la retroilluminazione funzionano correttamente se testati con un segnale esterno. La scheda driver LCD A20B-8100-0821 all'interno dell'unità LCD/MDI viene identificata come difettosa. La sostituzione ripristina il display dell'operatore.

Visualizza corruzione su centro di lavoro 0i-B:Il display LCD da 8,4 pollici di un centro di lavoro 0i-B mostra caratteri confusi o un'immagine tremolante che cambia con le vibrazioni della macchina. L'A20B-8100-0821 sviluppa un guasto del segnale intermittente. La sostituzione risolve il danneggiamento del display.

Domande frequenti

D1: L'A20B-8100-0821 è compatibile sia con i sistemi 0i-A che 0i-B?

CNC Tools LLC conferma che A20B-8100-0821 è per "controlli 0i-A, 0i-B". Entrambe le generazioni 0i-A e 0i-B utilizzavano architetture di unità LCD/MDI separate simili con display da 8,4 pollici e 9,5 pollici. Confermare il codice articolo dell'unità LCD/MDI specifica confrontandolo con la documentazione delle parti di ricambio per il CNC applicabile prima di ordinare.

Q2: Qual è la differenza tra un driver LCD digitale PCB e un driver LCD analogico?

Un driver LCD digitale invia i dati di visualizzazione come segnali digitali discreti abbinati all'interfaccia digitale nativa del pannello LCD. Un driver analogico converte i dati video in un segnale analogico continuo. I moderni pannelli LCD utilizzano interfacce digitali per una migliore qualità dell'immagine e immunità al rumore. A20B-8100-0821 è di tipo digitale, adatto alla tecnologia LCD utilizzata nelle unità display CNC FANUC dell'era 0i-B.

Q3: Un A20B-8100-0821 guasto può danneggiare il pannello LCD?

Un guasto al PCB del driver può produrre livelli di tensione o segnali di temporizzazione anomali sui connettori di ingresso del pannello LCD. Nella maggior parte dei casi, una scheda driver guasta fa sì che il display si oscuri o mostri contenuti danneggiati senza danneggiare permanentemente il pannello LCD stesso. Tuttavia, livelli di tensione errati e prolungati provenienti da un componente del driver in cortocircuito potrebbero potenzialmente sollecitare il pannello LCD. Ispezionare visivamente il pannello LCD dopo aver montato una scheda driver sostitutiva: verificare che l'immagine visualizzata sia corretta su tutto lo schermo prima di dichiarare completata la riparazione.

D4: La sostituzione dell'A20B-8100-0821 richiede modifiche ai parametri CNC?

No. Il PCB del driver LCD è un'interfaccia di visualizzazione hardware: non contiene parametri CNC. Dopo aver installato la sostituzione A20B-8100-0821 e ricollegato l'unità LCD/MDI, il CNC dovrebbe produrre una visualizzazione corretta immediatamente all'accensione senza alcuna modifica dei parametri. Se il contenuto del display è disallineato o formattato in modo errato dopo la sostituzione, verificare che il parametro del tipo di display del CNC corrisponda alla dimensione del pannello LCD installato (8,4 pollici o 9,5 pollici).

Q5: Qual è il cavo di segnale che collega l'unità LCD/MDI all'unità principale CNC?

L'unità LCD/MDI separata si collega alla scheda principale del CNC tramite un cavo di segnale del display dedicato. Questo cavo trasporta dati di visualizzazione digitale (segnale video in LVDS o formato digitale simile), binari di alimentazione per l'unità LCD/MDI e ritorni dei segnali della tastiera. Il tipo di cavo e il connettore sono definiti nel manuale di connessione FANUC Serie 0i-B. È necessario controllare le condizioni del cavo quando si esaminano i guasti del display: un cavo di segnale danneggiato o collegato male può produrre sintomi simili a una scheda A20B-8100-0821 guasta.
