Articolo alta pressione A20B-8100-0962 A2OB-81OO-O962 A20B81000962

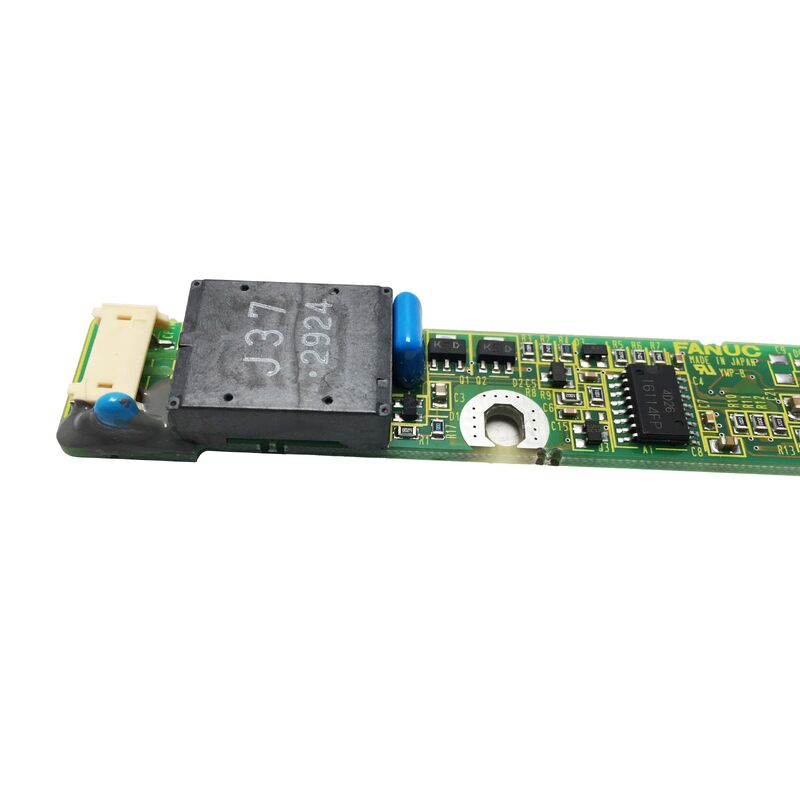

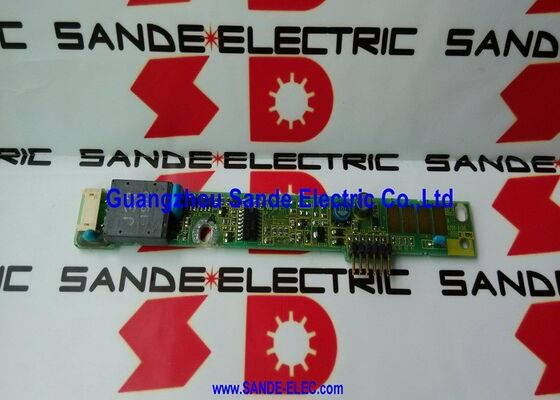

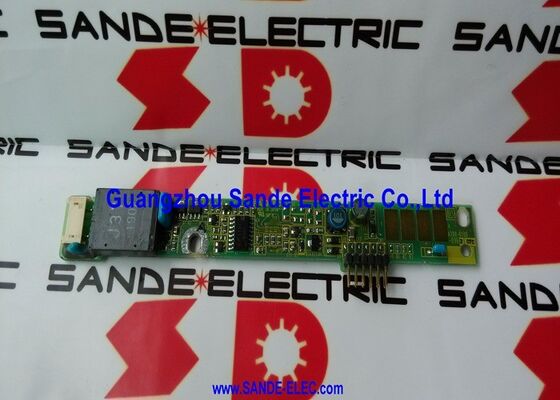

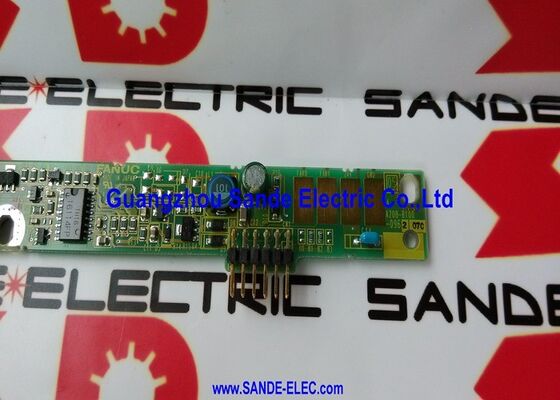

A20B-8100-0962∙ FANUC LCD Inverter Card ∙ CNC LCD Display / 0 ∙ 40°C / 80% RH / Backlight Power Supply PCB

Che cosa fa una scheda inverter in un display CNC

Il pannello LCD in un'interfaccia operatore CNC FANUC richiede due cose per produrre un'immagine visibile:il segnale video dal CNC (che definisce cosa visualizzare) e la retroilluminazione dietro il pannello (che fornisce la luce che rende l'immagine visibile all'operatore).

Il segnale video proviene dalla scheda di controllo del display del CNC, la luce di fondo viene dalla scheda dell'inverter.

I display CNC FANUC nell'epoca in cui è stato progettato l'A20B-8100-0962 utilizzano retroilluminazioni CCFL (Cold Cathode Fluorescent Lamp).a potenza AC ad alta tensione per funzionare a 40-100 kHz (normalmente 500 V o più). L'alimentazione CC del CNC non può guidare direttamente un CCFL. L'A20B-8100-0962 è il circuito che esegue questa conversione:prende l'alimentazione a bassa tensione del CNC e genera la corrente ad alta frequenza, uscita CA ad alta tensione che alimenta la retroilluminazione CCFL.

Quando l'inverter A20B-8100-0962 si guasta, la retroilluminazione del pannello LCD si spegne e il display appare completamente scuro o molto debole, anche se il CNC funziona normalmente.L'immagine viene ancora generata dal circuito video., ma è invisibile senza retroilluminazione.

Specificità principali

Specifiche dell'ambiente di funzionamento

A20B-8100-0962 è indicato per funzionare nello stesso ambiente dell'unità di controllo CNC a cui serve:

Temperatura (0 ̊40°C):Il sistema di raffreddamento del gabinetto di controllo CNC mantiene la temperatura interna al di sotto del limite di funzionamento di 40°C.blocchi di filtro dell'aria ️ la temperatura interna può superare questo limite, rischiando l'inverter accanto ad altre schede.

Umidità (≤ 80% RH, non condensabile):Il requisito di non condensazione è importante. La condensazione sulla sezione di uscita ad alta tensione della scheda dell'inverter può creare percorsi conduttivi che causano arco, danni di tracciamento o guasti dei componenti.Installazioni CNC in ambienti umidiLa pressione positiva e la tenuta dell'armadio devono impedire l'ingresso di aria umida.

Altitudine (≤ 1.000 metri):Al di sopra dei 1.000 metri, la ridotta densità dell'aria influisce sulla gestione termica dei transistor di commutazione ad alta frequenza dell'inverter.Gli inverter a rating standard non sono raccomandati al di sopra di questa altitudine senza confermare l'idoneità con la documentazione tecnica FANUC.

Scenari di applicazione

Display CNC scuro in funzione:Un'unità di controllo CNC FANUC si accende normalmente, tutti gli assi rispondono, i programmi vengono eseguiti, gli allarmi sono presenti sullo stato CNC interno, ma il display del pannello dell'operatore è completamente scuro.Premere i pulsanti genera risposte CNC che confermano che il CNC è in esecuzione. Un test con una sorgente luminosa esterna mostra una debole immagine sul display LCD, confermando che il pannello LCD e il circuito video sono intatti ma che la retroilluminazione non ha funzionato..Il display ritorna alla massima luminosità.

Dimming intermittente del display:Un display del pannello dell'operatore CNC si attenua occasionalmente significativamente prima di tornare alla luminosità normale.I componenti dell'inverter dell'A20B-8100-0962 mostrano un degrado correlato alla temperaturaLa sostituzione proattiva previene un completo guasto della retroilluminazione.

Domande frequenti

D1: Come distinguere un guasto della scheda inverter da un guasto del pannello LCD?

Un guasto all'inverter provoca una perdita di retroilluminazione il pannello è scuro o molto debole, ma il pannello LCD stesso è intatto.linee attraverso l'immagine, o corruzione parziale del display. Prova facendo brillare una luce brillante sulla superficie LCD ad un angolo poco profondo se si può vedere debolmente uno schermo CNC correttamente riprodotto,il segnale video raggiunge l' LCD e l' inverter è il componente difettosoSe il pannello mostra distorsioni o aree mancanti, il pannello LCD stesso può essere responsabile.

D2: L'A20B-8100-0962 può essere utilizzato con sostituti LCD retroilluminati a LED?

I pannelli LCD retroilluminati a LED non utilizzano inverter CCFL. I pannelli LED includono il proprio circuito di guida LED integrato o accettano direttamente un segnale DC a bassa tensione.Se l'originale LCD CCFL viene sostituito con un pannello di retrofit LED, l'inverter A20B-8100-0962 è in genere bypassato o disconnesso il fabbisogno di potenza del pannello LED è diverso.Confermare i requisiti di connessione del retrofit specifico del LED prima di procedere.

D3: Cosa causa il fallimento degli inverter CCFL nel tempo?

Il guasto dell'inverter CCFL è tipicamente correlato all'età.Come la qualità del condensatore si degradaLa frequenza di oscillazione e la tensione di uscita dell'inverter diventano instabili.Mettendo più tensione sull'inverterLa combinazione di invecchiamento della lampada e invecchiamento del condensatore è il meccanismo di guasto più comune.

D4: L'A20B-8100-0962 è un ricambio CNC standard o un componente specifico della macchina?

La scheda dell'inverter A20B-8100-0962 è un numero di componente FANUC, è un componente CNC standard FANUC e non una parte specifica della macchina.Appare in più configurazioni di visualizzazione CNC FANUC che utilizzano lo stesso hardware inverterQuesto lo rende un riserva stoccabile per le strutture che mantengono i sistemi CNC FANUC con unità di visualizzazione compatibili.

D5: dopo la sostituzione dell'A20B-8100-0962, è necessaria una regolazione CNC?

No. La scheda inverter è un componente di alimentazione pura ̇ non ha interfaccia digitale al CNC e non porta parametri memorizzati.la retroilluminazione deve illuminare immediatamente senza alcuna fase di configurazione CNCSe il display rimane scuro dopo l'installazione della lampada di ricambio, controllare la lampada CCFL stessa ∙ la lampada potrebbe aver raggiunto autonomamente la fine della sua vita.
