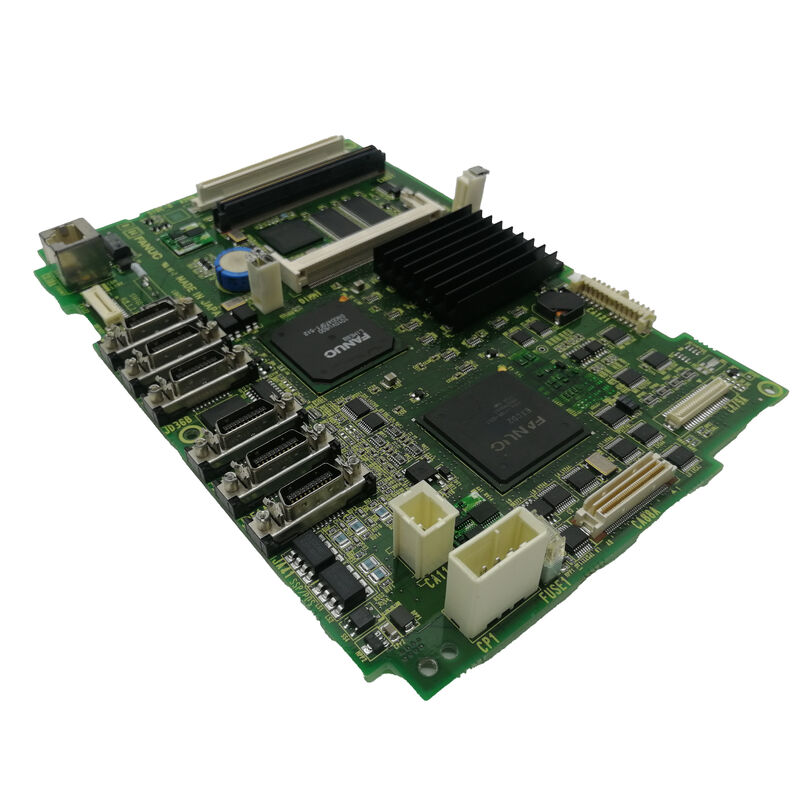

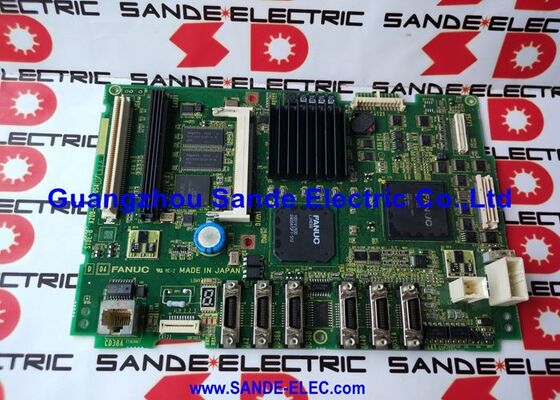

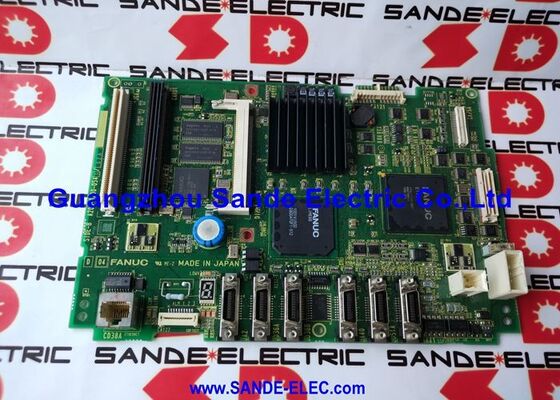

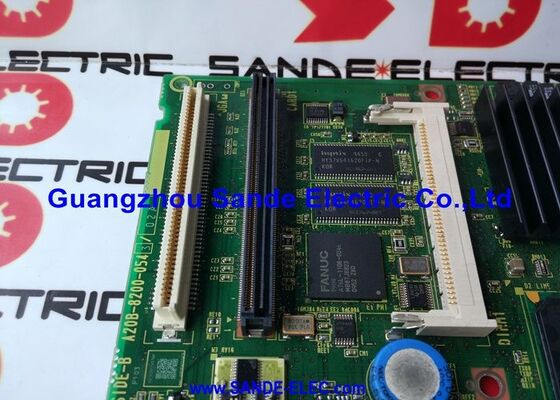

FANUC MOTHERBOARD A20B-8200-0543 A2OB-82OO-O543 A20B82000543

A20B-8200-0543∙ FANUC 0i-D / 0i-MD / 0i-TD PCB principale A3 5VDC / 9W / Ethernet PC Funzione / Yellow Backplane / 0.45kg

Sistema 0i-D

La serie FANUC 0i-D è la piattaforma CNC di quarta generazione 0i (dopo 0i-A, 0i-B e 0i-C).opzione ad alta affidabilità per macchine utensili di uso generale  centri di lavorazione (0i-MD) e centri di tornitura (0i-TD) che non richiedono la capacità multiasse avanzata della serie 30i o 31i.

La generazione 0i-D ha portato significativi progressi rispetto ai suoi predecessori: prestazioni migliorate del servo, un PMC più capace (via di aggiornamento PMC da SA1 a SB7) e funzionalità PC integrate.L'A20B-8200-0543 è la scheda principale A3 per questa generazione la scheda madre fisica a cui tutte le schede opzionali e i moduli sono collegati all'interno dell'unità di controllo 0i-D.

Specificità principali

Funzione PC e Ethernet

L'A20B-8200-0543 include una funzione PC con una porta Ethernet. Questa è una caratteristica significativa della generazione 0i-D che la differenzia dalle precedenti generazioni 0i.

DNC (Controllo numerico diretto):I programmi di parte possono essere trasmessi in streaming al CNC da un PC collegato sulla rete Ethernet, senza caricare il programma nell'archiviazione dei programmi del CNC.Programmi lunghi che non rientrano nella memoria vengono eseguiti direttamente dal server del PC.

Raccolta dei dati:Lo stato della macchina, i dati di esecuzione del programma e i numeri di produzione possono essere trasmessi ai sistemi di rete dell'impianto tramite Ethernet.Questa connettività supporta l'integrazione del Manufacturing Execution System (MES) senza hardware di comunicazione aggiuntivo.

Gestione del programma:Le librerie di programmi memorizzate su un server di rete sono accessibili alla macchina tramite la connessione Ethernet, semplificando la produzione di più programmi.

Scenari di applicazione

guasto della scheda principale del centro di lavorazione 0i-MD:Un FANUC 0i-MD CNC non riesce a avviarsi ✓ il display LCD rimane vuoto e non viene stabilita alcuna alimentazione a asse. Dopo aver confermato che l'alimentazione è corretta, l'A20B-8200-0543 viene identificato come la scheda principale non funzionante.Sostituzione ripristina la sequenza di avvio del CNC, e un ripristino dei parametri dal backup riporta la macchina in produzione.

Perdita di connettività Ethernet:Un centro di tornitura 0i-TD perde la connessione Ethernet utilizzata per lo streaming dei programmi DNC.La sostituzione della scheda ripristina la funzione della rete DNC., permettendo di riprendere lo streaming dei programmi.

Ristrutturazione del sistema 0i-D:Un vecchio centro di lavorazione 0i-MD viene ristrutturato.ripristinare la durata di vita della scheda principale.

Domande frequenti

D1: Con quali modelli CNC 0i-D è compatibile l'A20B-8200-0543?

L'A20B-8200-0543 è confermato per FANUC 0i-MD (centro di lavorazione) e 0i-TD (centro di tornitura) nella generazione 0i-D. Le denominazioni delle unità di controllo compatibili includono la serie A02B-0319-Bxxx (0i-MD).Per altre configurazioni o sottotipi 0i-D, confermare la designazione A02B dell'unità di controllo specifica rispetto all'elenco di ricambi A20B-8200-0543 prima di ordinare.

D2: La sostituzione dell'A20B-8200-0543 influisce sulla configurazione Ethernet?

L'indirizzo MAC Ethernet e i parametri di rete (indirizzo IP, subnet, gateway) sono in genere memorizzati in memoria non volatile sulla scheda principale o nell'area di configurazione del sistema CNC.Quando è montato un A20B-8200-0543 di ricambio, potrebbe essere necessario inserire nuovamente i parametri della rete Ethernet.L'indirizzo MAC della scheda di sostituzione può differire dall'originale informare l'amministratore di rete in modo che le riserve DHCP o le assegnazioni di indirizzi IP fissi possano essere aggiornate se necessario.

D3: L'A20B-8200-0543 è compatibile con la generazione 0i-C o 0i-B?

No. L'A20B-8200-0543 è specifico per la generazione 0i-D. Le generazioni precedenti di 0i utilizzano diversi numeri di parti di schede principali in diverse serie A20B: l'0i-C utilizza schede nella gamma A16B-3200-049x;il 0i-B utilizza anche schede della gamma A16B-3200-049x. Le schede principali A20B-8200-xxxx dell'0i-D non sono compatibili con le precedenti architetture hardware 0i.

D4: Qual è il requisito di raffreddamento raccomandato per l'A20B-8200-0543?

Il pannello richiede una circolazione forzata dell'aria non è indicato per il raffreddamento da convezione naturale.Prima e dopo la sostituzione della tavolaUn ventilatore difettoso che passa inosservato dopo una sostituzione della scheda principale può causare il surriscaldamento della nuova scheda e causare un guasto prematuro.L'utilizzo dell'A20B-8200-0543 a temperature superiori a 55°C ridurrà la sua affidabilità e la sua durata.

D5: Quali conoscenze avanzate sono richieste per la sostituzione di A20B-8200-0543?

CNC Shopping osserva che "si richiede un certo livello di conoscenze specifiche e avanzate" per sostituire questa scheda principale, in particolare per i sistemi con funzioni PC.1) la necessità di una completa, il backup dei dati verificato prima della sostituzione; (2) le fasi di configurazione delle funzioni Ethernet e PC dopo il montaggio; (3) ricaricare il software CNC se vengono sostituiti anche i moduli FROM;e (4) lo smontaggio fisico dell'unità LCD/MDI per accedere alla scheda principaleI tecnici che non hanno familiarità con i sistemi FANUC 0i-D dovrebbero coinvolgere un tecnico di manutenzione qualificato FANUC nel processo di sostituzione.
