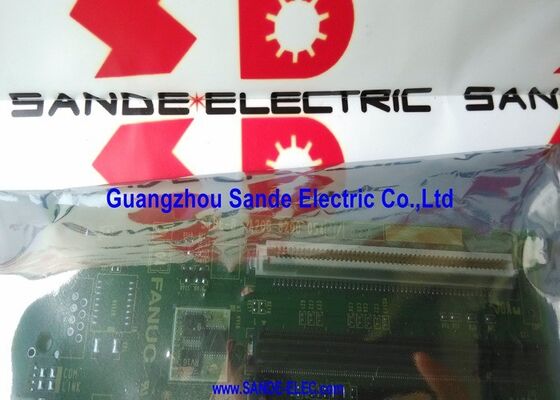

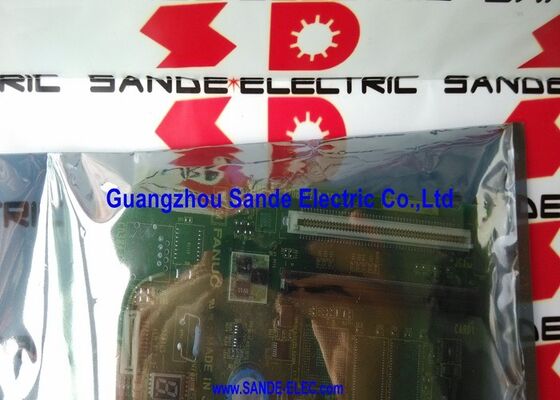

Fanuc control board A20B-8200-0545 A2OB-82OO-O545 A20B82000545

A20B-8200-0545∙ FANUC 0i-D PCB principale A5 0i Mate-TD / Torno e centro di tornitura / Master Board / A5 Board Variante

0i-D PCB principale A5

La piattaforma FANUC Serie 0i-D utilizza molteplici varianti di tipo di scheda principale A3, A5 e altri ognuna corrispondente a specifici tipi di configurazione 0i-D.La designazione A5 dell'A20B-8200-0545 identifica questa come la scheda principale per il0i Mate-TD- la variante a centro di rotazione (tipo T) della linea di prodotti 0i-D Mate (compatto).

La designazione "Mate" in 0i Mate-TD indica che si tratta della compatta,configurazione economica dell'0i-D ′′ progettata per macchine a tornitura in cui il numero completo di assi 0i-D e la capacità di I/O superano i requisiti applicativiLa designazione "TD" conferma che si tratta delconfigurazione del centro di svolta- il CNC è configurato per operazioni di tipo tornio (tornitura, filettatura, scanalatura, rivestimento) piuttosto che per operazioni di centro di lavorazione.

L'A20B-8200-0545 è la scheda centrale di questo sistema 0i Mate-TD, la scheda principale che ospita tutti i moduli di memoria, le schede opzionali e i processori, e alla quale tutte le altre schede CNC sono collegate.

Informazioni chiave sul prodotto

Funzioni della scheda di controllo cosa controlla l'A20B-8200-0545

Come scheda principale dell'unità di controllo 0i Mate-TD, l'A20B-8200-0545 gestisce:

Esecuzione del programma CNC:La CPU principale legge ed esegue i programmi G-code, eseguendo i calcoli di interpolazione che convertono i movimenti del programma in comandi di posizione dell'asse.

Coordinamento servo:I comandi dell'asse vengono inviati ai servoamplificatori FSSB tramite la scheda dell'asse collegata alla scheda, con il feedback dell'encoder restituito per ogni ciclo di interpolazione.

Controllo dello spinello:I comandi di velocità del mandrino e i segnali di feedback sono coordinati attraverso le interfacce della scheda del mandrino sulla scheda.

Esecuzione della scala PMC:La logica di sequenza della macchina (liquido di raffreddamento, idraulica, controllo del mandrino, coda, blocchi delle porte) viene eseguita sul processore PMC della scheda, leggendo gli ingressi I/O e scrivendo le uscite ad ogni ciclo di scansione.

Funzioni PC e Ethernet:La funzione PC integrata e la porta Ethernet della generazione 0i-D consentono la DNC basata su rete e la raccolta di dati con funzionalità standard della piattaforma 0i-D presente su A20B-8200-0545.

Scenari di applicazione

0i Mate-TD guasto della scheda principale del tornio:Dopo aver confermato l'integrità dell'alimentazione, l'A20B-8200-0545 viene identificato come la scheda principale fallita.L'installazione della sostituzione e il ripristino dei parametri di backup ripristina il tornio alla produzione.

Ristrutturazione del centro di svolta:Un vecchio centro di tornitura 0i Mate-TD subisce una ristrutturazione dell'unità di controllo.fornire una nuova linea di base hardware per il prossimo periodo di produzione.

Domande frequenti

D1: L'A20B-8200-0545 è compatibile con la variante 0i Mate-MC (centro di lavorazione)?

Il tipo di tavola A5 è abbinato alla configurazione del centro di svolta 0i Mate-TD.Il centro di lavorazione 0i Mate-MC utilizza un tipo di scheda principale diverso che corrisponde alla propria configurazione di scheda opzionale e scheda di connessioneL'installazione di una scheda principale di centro di tornitura A5 in un sistema di centro di lavorazione comporterà discrepanze di configurazione hardware.

D2: A20B-8200-0545 richiede un contenuto del modulo FROM diverso da quello della scheda standard 0i-D A3?

Il software del sistema CNC nei moduli FROM è specifico per la generazione (0i-D) e per il tipo di macchina (tipo T per il centro di tornitura).Questa è la stessa designazione del tipo T utilizzata nella norma 0i-TD, ma la versione e la configurazione specifica del software possono variare tra il 0i-TD standard e il 0i Mate-TD.Confermare che il contenuto del modulo FROM corrisponde alle specifiche 0i Mate-TD per il modello specifico di macchina.

D3: Quali moduli opzionali sono installati sull'A20B-8200-0545 in una configurazione standard 0i Mate-TD?

Una configurazione standard 0i Mate-TD comprende: modulo di memoria FROM/SRAM (software CNC e memorizzazione dei parametri), scheda dell'asse (servocomunicazione FSSB per gli assi del tornio) e scheda grafica/display.Rispetto alla scheda completa 0i-D (A3), il modulo complementare della variante Mate è più piccolo conformi alla configurazione compatta di una semplice tornitrice a 2 assi.codificatore di posizione del fusibile, o ulteriori I/O per ampliare la configurazione di base.

D4: Dopo aver sostituito l'A20B-8200-0545, qual è il primo passo prima di accenderlo?

Confirmare che tutti i moduli di memoria (FROM/SRAM), la scheda dell'asse e tutte le altre schede opzionali siano stati trasferiti dalla scheda originale alla scheda di sostituzione nelle posizioni corrette degli slot.Un modulo mancante o mal posizionato impedisce al CNC di avviarsi correttamente. Verificare anche che la batteria SRAM sia installata e che mostri una tensione sana se la batteria non è stata trasferita dalla vecchia scheda o se è una batteria nuova,piano di ripristino di tutti i parametri e programmi dal backup dopo la prima accensione.

D5: L'A20B-8200-0545 può essere programmato dall'utente finale o richiede la programmazione FANUC?

The A20B-8200-0545 hardware does not require FANUC factory programming — it is a passive board whose function is defined by the FROM modules (containing the FANUC system software) and the SRAM modules (containing machine parameters)Gli utenti finali configurano il CNC impostando i parametri e caricando i programmi PMC; non programmano l'hardware della scheda stessa.questo richiede il supporto di installazione originale o un file di supporto FANUC.
