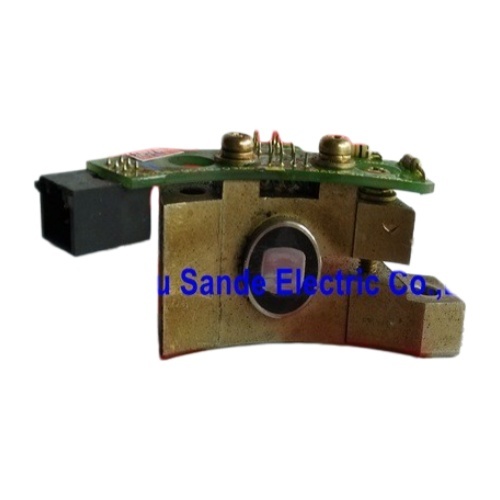

FANUC A20B-9000-0300 Sensore di codifica del motore a fusione

Pickup ottico di tipo B. Dispositivo di feedback a 12 pin. Motori a fusione FANUC AC di prima generazione. Velocità e orientamento del fusione. Codice d'ordine: A290-1003-V320.

Il sensore dietro lo spinello

Prima che un centro di lavorazione CNC possa orientare il suo fusile per un cambio di utensile, prima che il controllo possa eseguire un passaggio di filettatura su un tornio,prima che sia possibile il rigido tappaggio ̇ la posizione e la velocità del motore a fusione devono essere comunicate al comando in tempo reale. Questa funzione appartiene al sensore del motore a fusione. sui motori a fusione FANUC AC di prima generazione, il componente responsabile di tale feedback è l'A20B-9000-0300.

Questo è un sensore ottico di tipo B, progettato e fabbricato dalla FANUC in Giappone, specificamente per le varianti di motori a fusione alternativi a cappello nero e rosso che hanno equipaggiato migliaia di centri di lavorazione CNC,centri di tornituraLa sua denominazione ufficiale di ordine FANUC è A290-1003-V320,sebbene il numero di riferimento A20B-9000-0300 sia la forma in cui circola in tutto il mercato della manutenzione e dei ricambi CNC.

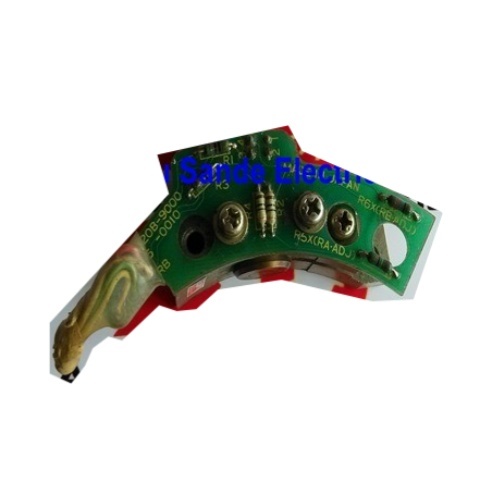

Il sensore è venduto come un'assemblaggio completo con PCB di raccolta ottica con hardware di montaggio e, a seconda del fornitore, con o senza il cavo di collegamento.Non esiste un sottoinsieme da fornire separatamente.

Cosa fa questo sensore all'interno della macchina

Il sistema di azionamento a fusione alternata FANUC dipende da un feedback continuo del motore a fusione per mantenere una velocità controllata, eseguire fermate di orientamento e, in configurazioni di azionamento capaci,abilitare funzioni di mandrino controllate dalla posizioneL'A20B-9000-0300 e' la fonte fisica di quel feedback.il sensore legge una ruota bersaglio sull'albero del motore e genera il treno di impulsi che l'azionamento del fusibile e il controllo CNC utilizzano per calcolare l'effettiva rotazione del fusibile e tracciare la posizione angolare.

Tre funzioni specifiche del CNC dipendono direttamente dalla presenza e dal corretto funzionamento di questo sensore:

Regolazione della velocità del mandrinoL'amplificatore a fusione utilizza l'uscita del sensore come feedback della velocità reale per chiudere il ciclo di velocità.l'azionamento non può mantenere la velocità del mandrino programmata contro carichi di taglio variabili, e nella maggior parte delle configurazioni genererà un allarme e inibirà interamente il funzionamento del mandrino.

Orientazione del mandrino (M19)Il comando di orientamento ferma il mandrino in una posizione angolare fissa per il cambio automatico degli utensili.Se il sensore non funziona o perde l'integrità del segnale, the spindle will either fail to reach the orientation position or will continuously rotate without stopping — a behavior commonly reported on FANUC troubleshooting resources and a reliable indicator of sensor failure.

Funzioni sincronizzate con mandrino- cicli di filettatura su torni, rigidità dei centri di lavorazione (se supportati dalla generazione di azionamento),e qualsiasi ciclo che richiede il controllo di conoscere la posizione del fusibile in tempo reale tutto dipende dal sensore impulso di uscita è pulito, coerente e preciso in fase.

Compatibilità del motore: prime famiglie di motori a fusione AC FANUC

L'A20B-9000-0300 è stato progettato per la prima generazione di motori a fusione AC FANUC the le varianti originali con cappuccio nero e cappuccio rosso che hanno preceduto la serie Alpha.All'interno della classificazione DNC Electronics utilizzata dagli specialisti di FANUC, questi motori abbracciano le serie 07xx e 10xx (i primi modelli con tappo nero) e continuano attraverso i motori delle serie S, P e I che coprono le designazioni del telaio da 072x a 076x,dove è stata specificata l'interfaccia del sensore di tipo B.

Per i motori a fusione delle serie S e P – i cavalli da lavoro delle macchine utensili FANUC 0, 6, 10, 11 e 15 – il sensore di tipo B corretto è l'A20B-9000-0300.Se la macchina utilizza un motore a fusione della serie Alpha o Alpha i, è necessaria una famiglia di sensori diversa.

Il contesto del sistema CNC: cosa controllava questi motori

Le macchine in cui i sensori A20B-9000-0300 si trovano più frequentemente riflettono la base installata di macchine utensili controllate da FANUC di quel periodo.Esempi documentati includono i centri di lavorazione verticali Kitamura MY Center-2B con comandi FANUC 11M, torni CNC Hardinge CHNC,e macchine AGIE AGIECUT EDM una sezione trasversale che illustra quanto ampiamente la prima piattaforma di motori a fusione AC FANUC sia stata adottata tra costruttori di macchine utensili e tipi di macchine.

I comandi CNC FANUC accoppiati a questi motori a fusione ¥ serie 0, serie 3, serie 6 e serie 10/11/15 ¥ sono ancora in servizio su macchine in tutto il mondo.Il sensore a fusione è uno degli elementi di usura su queste macchineA differenza degli avvolgimenti o dei cuscinetti del motore, che generalmente si consumano gradualmente, il guasto dei sensori tende ad essere improvviso: un evento di contaminazione, un impatto meccanico, un'eventuale perdita di energia, un'eventuale perdita di energia, un'eventuale perdita di energia.o semplicemente fatica termica a lungo termine dei componenti ottici e dei PCBQuando il sensore non funziona, la macchina si ferma.

L'A20B-9000-0300 e il suo fratello: A20B-9000-0380

L'A20B-9000-0380 compare accanto all'A20B-9000-0300 negli elenchi di diversi specialisti in parti FANUC ed è elencato come componente compatibile/correlato.Entrambi sono sensori di tipo B per la prima generazione di motori a fusione alternataQuando si cerca un sostituto,è consigliabile confermare la variante esatta del motore e verificare con entrambi i numeri delle parti il sensore che è stato spedito dalla fabbrica con il motore è il riferimento definitivo, e l'alloggiamento posteriore del motore o la targhetta possono identificare direttamente la designazione originale del sensore.

Informazioni relative agli appalti e alle condizioni

La produzione ufficiale di componenti per questa generazione di motori a fusione di FANUC è stata sospesa da tempo,e l'offerta rimanente del mercato proviene da tre fonti- le vecchie scorte di fabbrica, le unità di pull-out rimosse durante il retrofit o la dismissione delle macchine e le unità rinnovate lavorate dai centri di riparazione specializzati FANUC.

Reputable FANUC specialists test these sensors only when submitted with the complete spindle motor — standalone sensor testing without the motor's target wheel and mounting arrangement does not replicate in-machine operating conditionsQuando si acquista un'unità di ricambio, una garanzia da 90 a 180 giorni da parte di un riparatore specializzato che testa con il motore installato è lo standard realistico in questo segmento del mercato.

Domande frequenti

D1: Come posso confermare che l'A20B-9000-0300 è il sensore corretto per il mio motore a fusione FANUC specifico?

Il metodo più affidabile è quello di controllare l'alloggiamento posteriore del motore a fusione o la targhetta del motore. Il numero di parte del sensore originale è tipicamente stampato o etichettato sul corpo del motore vicino al luogo di montaggio del sensoreSe la documentazione del motore non è disponibile,la designazione della serie di motori (visibile sulla targhetta del motore come codice del modello nella gamma 072x?? 076x per i motori della serie S/P/I) conferma la compatibilità dei sensori di tipo BSe il motore è in una macchina con un comando FANUC serie 10, 11 o 15 e utilizza un motore a fusione alternata a cappuccio nero o rosso, il A20B-9000-0300 è il candidato primario.Il relativo A20B-9000-0380 deve essere anche controllato in quanto copre una gamma sovrapposta di primi motori a fusione alternata.

D2: Quali sintomi indicano che il sensore A20B-9000-0300 ha fallito?

La presentazione più comune è un guasto dell'orientamento dello spinello il spinello comandato a M19 non riesce a fermarsi nella posizione di destinazione o ruota continuamente senza raggiungere l'orientamento.Un secondo sintomo comune è un allarme a fusione sul CNC al via o durante l'accelerazione, quando l'unità non segnala alcun segnale di feedback di velocità o un segnale di feedback incoerente.la regolazione della velocità del fusibile diventa irregolare prima del completo guasto Qualsiasi di queste condizioni su una prima generazione di FANUC AC spindle drive richiede un'ispezione del sensore prima di condannare l'amplificatore o il motore.

D3: Il sensore può essere testato sulla panchina senza il motore a fusione?

Meaningful bench testing of this optical sensor requires the motor's target wheel (the toothed or slotted disk that the sensor reads) and a proper mounting arrangement that replicates the sensor-to-target gap specified for the motor. i test indipendenti con una fonte di alimentazione di banco possono confermare che l'elettronica del PCB è operativa, ma non rilevano problemi di sensibilità al gap, contaminazione sul percorso ottico,o difetti intermittenti che si manifestano solo sotto le condizioni di vibrazione e di calore di un mandrino di funzionamentoPer questo motivo gli specialisti di FANUC che offrono prove di sensori le eseguono correttamente con l'insieme completo del motore.

D4: L'A20B-9000-0300 è compatibile con i motori a fusione della serie FANUC Alpha?

No. I motori a fusione delle serie Alpha e Alpha i utilizzano una diversa famiglia di sensori ∙ sensori di tipo MZ o CZ con diversi montaggi fisici, diverse configurazioni dei connettori,e diverse interfacce del segnale. L'A20B-9000-0300 è specificamente per i precedenti motori a fusione AC FANUC serie S, P e I. Installare un sensore di tipo B in un motore Alpha, o tentare di adattare il cablaggio,non è una sostituzione supportata o praticabileSe la macchina utilizza un motore a fusione della serie Alpha, il sensore corretto appartiene alla famiglia A20B-2002-xxxx o A20B-2200-xxxx a seconda della generazione del motore.

D5: Qual è la relazione tra l'A20B-9000-0300 e il codice d'ordine A290-1003-V320?

Entrambe le cifre si riferiscono allo stesso componente fisico: A290-1003-V320 è il codice dell'ordine di fabbrica FANUC il numero utilizzato quando si ordina direttamente attraverso i canali di distribuzione FANUC.A20B-9000-0300 è il numero di riferimento comune con il quale il pezzo è conosciuto in tutto il settore del riparazione e del mercato dei prodotti di ricambio, in genere perché questo numero appare sullo schermo o sull'etichetta del sensore.e quando si verifica una parte ricevuta rispetto all'originale, qualsiasi numero presente sul PCB conferma l'identità corretta.
