FANUC A20B-2101-0022 | Scheda Base Amplificatore Servo e— PCB di Controllo Amplificatore Servo e Mandrino CNC

Codice Articolo: A20B-2101-0022

Riferimento Incrociato: A20B-2101-0021 (variante correlata)

Produttore: FANUC Ltd. (Giappone)

Tipo di Prodotto: Scheda Base Amplificatore Servo e— PCB di Controllo

Serie di Prodotti: A20B-2101

Le Fondamenta di Controllo dell'Amplificatore

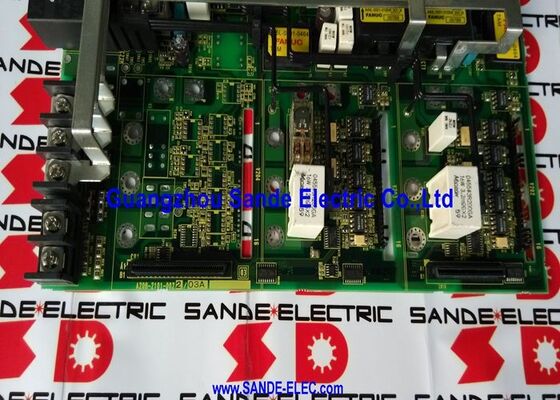

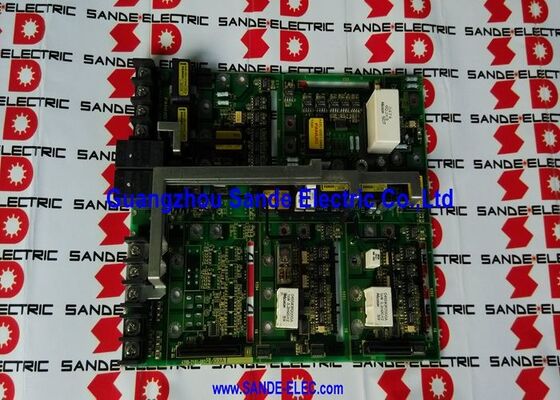

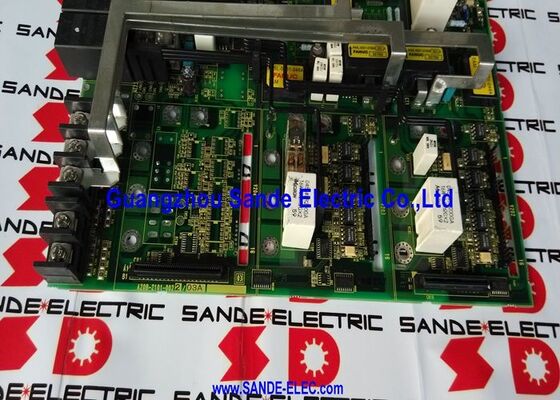

L'A20B-2101-0022 è la scheda base — il PCB di controllo principale — all'interno di un'unità di amplificatore servo o mandrino FANUC. Nell'architettura degli amplificatori FANUC, le schede della serie A20B-2101 funzionano come livello di intelligenza dell'amplificatore: elaborano i comandi di velocità e coppia dal CNC, condizionano i segnali di feedback dell'encoder, eseguono i loop di controllo della corrente e pilotano i segnali di commutazione dello stadio di potenza.

La scheda A20B-2101 si distingue dalla scheda di potenza (che gestisce la rettifica ad alta tensione e la commutazione IGBT). La scheda base opera a bassa tensione, elaborando i segnali di controllo e i dati di feedback ad alta velocità. Quando la scheda base si guasta, l'amplificatore perde la sua logica di controllo — l'azionamento non può regolare la corrente, seguire i comandi di posizione o proteggere il motore da sovracorrente. I guasti dell'azionamento compaiono tipicamente immediatamente all'accensione o al primo comando di marcia.

L'A20B-2101-0022 è documentato insieme all'A20B-2101-0021 come variante correlata che serve le stesse applicazioni dell'amplificatore. Entrambe sono schede base per la stessa famiglia di unità di amplificatori FANUC, con le designazioni 0022 e 0021 che riflettono differenze specifiche nella revisione hardware o configurazioni applicative all'interno della serie.

Serie A20B-2101 nell'Architettura dell'Amplificatore

Gli amplificatori servo e mandrino FANUC (serie Alpha e precedenti) sono costruiti attorno a un modulo di potenza e un gruppo PCB di controllo. La serie A20B-2101 occupa il ruolo del PCB di controllo:

• Riceve comandi di velocità/coppia dal CNC tramite il bus seriale servo (FSSB) o l'interfaccia analogica
• Elabora il feedback dell'encoder del motore per il calcolo di posizione e velocità
• Esegue l'algoritmo di regolazione della corrente
• Genera segnali di pilotaggio per lo stadio di potenza IGBT
• Implementa la protezione hardware: sovracorrente, sovratensione, sovratemperatura

Un A20B-2101-0022 guasto con uno stadio di potenza integro è riparabile — la scheda di controllo è sostituibile senza toccare i componenti ad alta tensione.

Specifiche Chiave

FAQ

D1: L'amplificatore servo FANUC mostra l'allarme AL-02 (errore parametro) o AL-09 (allarme asse) immediatamente all'accensione. Potrebbe esserne causa l'A20B-2101-0022?

Sì. Gli allarmi che compaiono immediatamente all'accensione prima di qualsiasi comando di marcia — in particolare gli allarmi di tipo parametro — possono originare dalla memoria non volatile della scheda di controllo che contiene dati corrotti, o da un componente della logica di controllo guasto. Verificare il codice di allarme nel manuale dell'amplificatore per determinare se punta alla scheda base o allo stadio di potenza. Gli errori di parametro e gli allarmi di comunicazione tra l'amplificatore e il CNC sono tipicamente guasti della scheda di controllo.

D2: L'A20B-2101-0021 può sostituire l'A20B-2101-0022?

Entrambi sono varianti all'interno della stessa serie di schede base A20B-2101 e servono applicazioni di amplificatori strettamente correlate. Se lo 0021 possa sostituire direttamente lo 0022 dipende dall'unità di amplificatore specifica — confermare la compatibilità della revisione hardware con FANUC o un'azienda specializzata in riparazioni FANUC prima di sostituire.

D3: Lo stadio di potenza dell'amplificatore (modulo IGBT) è risultato integro. L'A20B-2101-0022 può essere sostituito senza sostituire l'intero amplificatore?

Sì. La scheda base è il gruppo PCB di controllo all'interno dell'amplificatore — è progettata per essere sostituita separatamente dallo stadio di potenza. La riparazione a livello di componente o lo scambio a livello di scheda è l'approccio standard per i guasti della scheda base quando lo stadio di potenza è confermato sano. Questo evita il costo di sostituzione di un intero amplificatore per un guasto del circuito di controllo.

D4: Dopo aver sostituito l'A20B-2101-0022, l'amplificatore si accende normalmente ma il posizionamento dell'asse è erratico. Cosa si dovrebbe controllare?

Il posizionamento erratico dopo una sostituzione della scheda base è tipicamente causato da impostazioni errate dei parametri di feedback dell'encoder o da un loop di corrente non correttamente calibrato sulla nuova scheda. Verificare che il parametro del tipo di motore corrisponda al motore collegato e rieseguire la procedura di auto-tuning del loop di corrente, se disponibile. Controllare anche che il cavo dell'encoder sia collegato correttamente e che non vi siano problemi di schermatura sul cavo dell'encoder dopo il lavoro di manutenzione.

D5: Dove viene reperito l'A20B-2101-0022?

Aziende specializzate in riparazioni di azionamenti FANUC e rivenditori di ricambi CNC dispongono di scorte di scambio per le schede degli amplificatori della serie A20B-2101. Alcune offrono riparazioni a livello di componente della scheda guasta originale, che è conveniente quando il pezzo è difficile da reperire. Richiedere un test funzionale su un banco di prova per amplificatori compatibile prima di accettare qualsiasi scheda di scambio.
