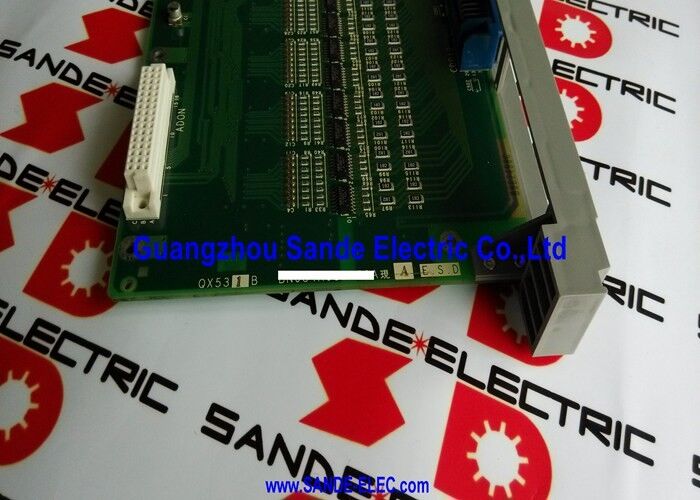

PLC programmabile controller logica Mitsubishi PCB Board QX531B

Mitsubishi QX531B | MELDAS 500 (M500) Scheda di Interfaccia I/O — Scheda I/O per Macchine Utensili CNC

Codice Articolo: QX531B

Riferimento Incrociato: A52531 / BN634A639G52A

Produttore: Mitsubishi Electric (Giappone)

Gateway di Segnale per MELDAS 500

Il QX531B è la scheda di interfaccia I/O per il sistema CNC MELDAS 500 (M500) di Mitsubishi. Nei centri di lavoro e nei torni dotati di MELDAS 500, questa scheda funge da punto di comunicazione tra il controller CNC e i dispositivi a livello di campo della macchina — finecorsa, uscite relè, solenoidi, segnali di interblocco, feedback del cambio utensile e I/O del pannello operatore.

Quando un set specifico di canali I/O smette di rispondere e il resto della macchina funziona normalmente, il QX531B che gestisce tali canali è il principale sospettato. Il CNC MELDAS 500 di Mitsubishi genera codici di allarme relativi agli I/O quando i segnali di ingresso non vengono ricevuti entro la finestra prevista, e il codice di allarme identifica quale gruppo di segnali è guasto — indicando direttamente la scheda responsabile.

Il QX531B è elencato nel sistema ricambi Mitsubishi sotto tre denominazioni: QX531B (la denominazione della scheda stessa), A52531 (un riferimento alternativo Mitsubishi) e BN634A639G52A (l'identificatore completo dell'etichetta). Tutti questi si riferiscono allo stesso assemblaggio.

Base Installata e Longevità

La piattaforma MELDAS 500 è stata ampiamente installata in centri di lavoro e torni dalla fine degli anni '80 agli anni '90. Le macchine dotate di controlli M500 rimangono in produzione in molte strutture. Il QX531B, come scheda originale Mitsubishi per questa piattaforma, viene reperito tramite il mercato secondario industriale come canale di approvvigionamento primario per unità di ricambio.

Specifiche Chiave

FAQ

D1: Il MELDAS 500 mostra codici di allarme I/O su canali specifici. Prima di sostituire il QX531B, cosa si dovrebbe controllare per primo?

Confermare che l'alimentazione 24VDC alla scheda I/O sia entro le specifiche. Una tensione di alimentazione al di fuori del range di tolleranza (tipicamente ±10% di 24V) impedisce la corretta commutazione del segnale senza indicare un guasto della scheda. Ispezionare anche il cablaggio ai terminali interessati per danni, connessioni allentate o corrosione dei contatti. Se alimentazione e cablaggio sono confermati corretti, la scheda è guasta.

D2: QX531B, A52531 e BN634A639G52A sono tutti la stessa scheda?

Sì — tutte e tre le denominazioni fanno riferimento allo stesso assemblaggio fisico della scheda. QX531B è l'identificatore primario della scheda; A52531 è un riferimento ricambi Mitsubishi alternativo; BN634A639G52A è la designazione completa dell'etichetta stampata sulla scheda stessa. Confermare quale designazione appare sull'etichetta della scheda installata al momento dell'ordine per evitare confusione.

D3: La sostituzione del QX531B richiede modifiche ai parametri CNC?

No. Il QX531B è una scheda di interfaccia segnale I/O. Non contiene parametri CNC. I dati di configurazione risiedono sul controller MELDAS 500. Dopo una sostituzione della scheda identica, il CNC riprende il normale funzionamento I/O senza riconfigurazione.

D4: La macchina è rimasta inattiva per tre anni. Si sospetta che il QX531B causi guasti I/O intermittenti dopo il riavvio. Cosa si dovrebbe ispezionare?

Ispezionare tutti i contatti dei connettori sulla scheda per ossidazione dovuta a stoccaggio a lungo termine, in particolare i connettori del cablaggio di campo e il connettore scheda-backplane. Pulire con un detergente per contatti appropriato. Verificare anche i sintomi di invecchiamento dei condensatori elettrolitici — guasti I/O intermittenti dipendenti dalla temperatura (guasti che compaiono dopo il riscaldamento) sono spesso causati dal degrado dei condensatori. Se i guasti sono costanti e non correlati alla temperatura, sostituire la scheda.

D5: Dove viene reperito il QX531B?

Aziende specializzate nella riparazione di CNC Mitsubishi e rivenditori del mercato secondario industriale dispongono di scorte di scambio per schede dell'era MELDAS 500. Richiedere un certificato di test funzionale. Confermare che la designazione della scheda corrisponda a QX531B o a uno dei suoi riferimenti incrociati prima di accettare la consegna.
