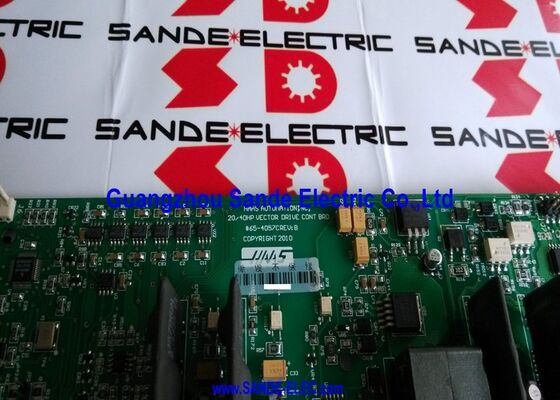

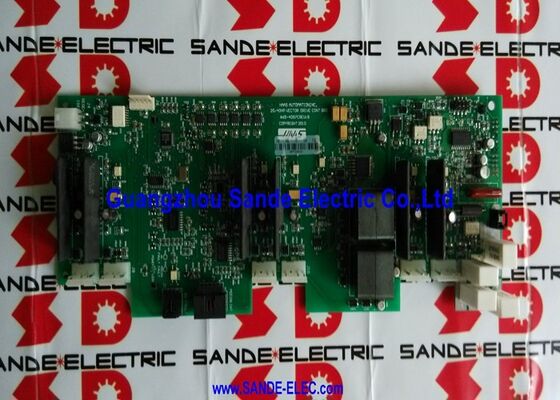

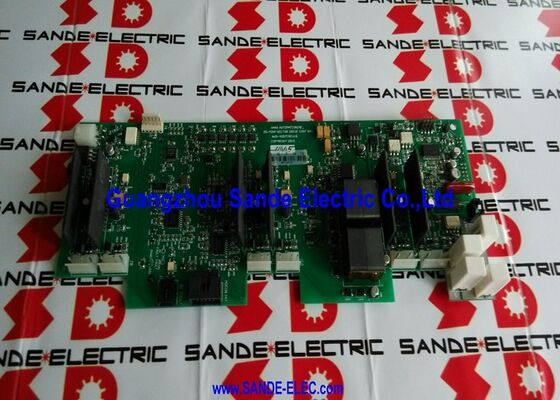

Controller di azionamento della scheda principale 65-4057C 654057C 65-4O57C

HAAS 65-4057C. Inverter PCB √ Scheda motrice per Centri di lavorazione CNC HAAS

Numero della parte:65-4057C

Riferimento incrociato:65-4057A (revisione precedente)

Produttore:HAAS Automation, Inc. (USA)

Tipo di prodotto:PCB dell'inverter

Applicazione:Centri di lavorazione verticali e torni CNC HAAS

Funzione:Circuito di commutazione della potenza dell'inverter per spindle o servo drive

Scambio di potenza a livello dell'unità

Il 65-4057C è l'Inverter PCB la scheda di commutazione di potenza all'interno di un assemblaggio di azionamento CNC HAAS.conversione della tensione del bus CC in tensione a frequenza variabile, uscita AC a tensione variabile che alimenta il motore. Contiene i transistor di commutazione di potenza (tipicamente IGBT), i circuiti di guida del gate,e i circuiti di protezione che gestiscono ogni evento di commutazione.

Nel sistema di azionamento di una macchina HAAS, il circuito rotativo dell'inverter vede la maggiore tensione elettrica di qualsiasi scheda di controllo.e la variazione di carico si riflette nella domanda di commutazione sui dispositivi IGBT e sui loro driver di cancelloSi tratta di uno dei punti di guasto più comuni in un impianto di propulsione dopo una durata di vita prolungata.

Il 65-4057C porta il suffisso di revisione C, indicando che è la terza revisione di produzione del PCB inverter 65-4057.HAAS incorpora aggiornamenti di componenti o miglioramenti di circuiti mantenendo la compatibilità funzionale con la stessa applicazione di azionamento.

Storia delle revisioni e compatibilità

La revisione C è l'ultima variante di produzione. Nella maggior parte delle applicazioni, può sostituire direttamente le revisioni precedenti nello stesso gruppo di azionamento.Confermare la compatibilità con la variante installata dell'unità prima dell'installazione.

Specificità principali

Domande frequenti

D1: La macchina HAAS mostra un difetto di trasmissione sul fusibile o su un asse servo.

I guasti dell'azionamento associati alla scheda dell'inverter includono sovra corrente, guasto IGBT o errore di comunicazione dell'azionamento sull'asse o sul mandrino interessato.controllare che il fusibile del bus CC non sia cortocircuito e verificare che il modulo IGBT (se separato) non sia cortocircuitoUn cortocircuito IGBT produce un guasto immediato dell'azionamento al momento dell'accensione e può danneggiare simultaneamente il PCB dell'inverter. Testare l'IGBT prima di montare una scheda di ricambio.

D2: La scheda 65-4057A era la scheda originale della macchina.

La revisione C è stata progettata come sostituzione funzionale per le revisioni precedenti dello stesso PCB inverter 65-4057.Confirmare la corrispondenza della disposizione fisica del connettore e delle posizioni di montaggio prima dell'installazione.

D3: Che cosa causa il fallimento precoce di PCB inverter come il 65-4057C in servizio?

Lo stress termico dovuto a ripetuti cicli di potenza, l'optoaccoppiamento degradato dei driver di cancello a causa di una durata di vita prolungata, la sovravolta transitoria del bus CC a causa di problemi con i cavi motore o di disturbi dell'alimentazione,e la contaminazione da liquidi di raffreddamento o olio che raggiungono il PCB sono le cause più comuniLa garanzia del funzionamento del sistema di raffreddamento dell'impianto di trasmissione e delle connessioni dei cavi motori è in buone condizioni, che prolunga significativamente la durata di vita del PCB dell'inverter.

D4: Il 65-4057C può essere riparato a livello di componente se un driver IGBT o di gate ha fallito?

Sì, le aziende specializzate di riparazione di azionamenti HAAS possono risolvere i guasti a livello di componenti sostituzione di IGBT, sostituzione di circuiti integratie riparazione dei connettori danneggiati a condizione che il substrato del PCB e la struttura traccia siano intatti. La riparazione a livello di componente è particolarmente praticabile quando le schede di ricambio sono a tempo di consegna prolungato.

D5: La 65-4057C è disponibile come parte nuova o solo rinnovata?

Sia le unità nuove che quelle testate e rinnovate circolano nel mercato del riciclaggio degli azionamenti HAAS. Le aziende specializzate in parti CNC HAAS e i servizi di riparazione degli azionamenti hanno stock di scambio.Precision Zone e negozi specializzati simili offrono test di carico dinamico per le unità riparate. richiedere un certificato di prova funzionale prima di accettare qualsiasi fornitura.
