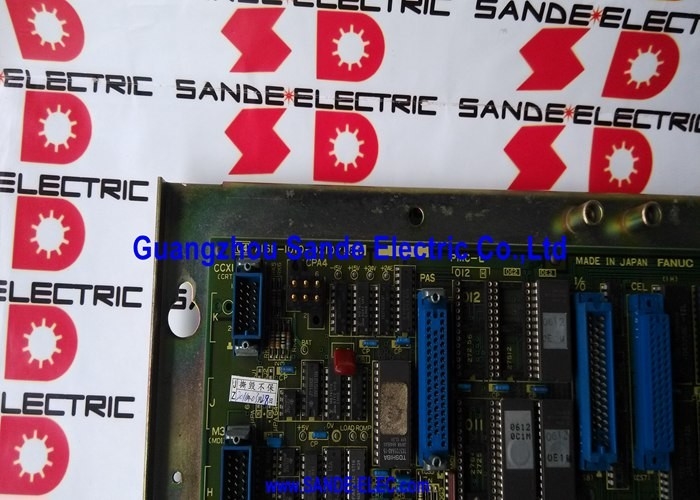

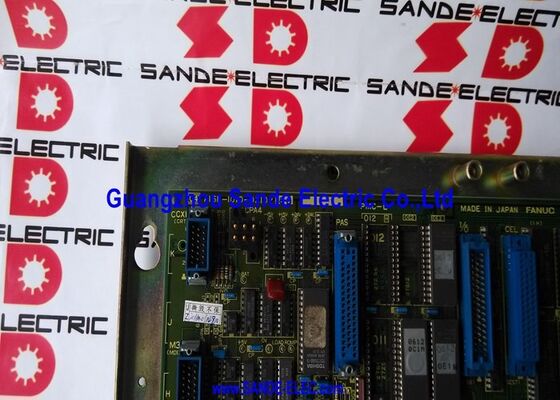

Controllo dell'asse A16B-1210-0430

A16B-1210-0430 | Scheda asse aggiuntiva analogica doppia serie FANUC 10/11: 2 assi/codificatore di impulsi × 2/5° e 6° asse/10-M/10-T/F11/F110

Estensione del conteggio degli assi: cosa significa "Aggiungi asse".

Le piattaforme CNC FANUC Serie 10 e Serie 11 sono progettate per macchine utensili multiasse. Il sistema di base controlla un numero definito di assi attraverso le sue schede degli assi principali. Ma alcune macchine richiedono più assi di quelli forniti dalla configurazione di base:

Un tornio CNC a doppia torretta, ad esempio, necessita di quattro assi: X1, Z1 per la prima torretta e X2, Z2 per la seconda. Un centro di lavoro a 5 assi necessita di tre assi lineari più due assi rotativi. Queste applicazioni superano i due o tre assi gestiti esclusivamente dalla scheda CNC principale.

La A16B-1210-0430 è la scheda di espansione che colma questa lacuna. Collegando questa scheda al CNC si aggiungono due ulteriori canali di assi analogici al sistema, estendendo il CNC dal numero di assi di base al numero più alto richiesto dalla macchina. Con A16B-1210-0430 installato, diventa possibile una macchina a 4 assi da un sistema base a 2 assi oppure diventa raggiungibile una configurazione a 5 e 6 assi.

Specifiche chiave

Applicazioni: torni a doppia torretta e centri di lavoro a 5 assi

L'A16B-1210-0430 appare più comunemente in due tipi di macchine:

Torni CNC a doppia torretta:Due torrette portautensili, ciascuna con il proprio asse X e Z. La scheda dell'asse principale controlla la prima torretta (X1, Z1). La A16B-1210-0430 aggiunge i secondi assi della torretta (X2, Z2), consentendo la tornitura sincronizzata o indipendente a doppia torretta in un unico passaggio della macchina.

Centri di lavoro a 5 assi:Tre assi lineari dalla scheda principale; l'A16B-1210-0430 aggiunge il 4° e il 5° asse rotativo (tipicamente A e B o B e C). Questa configurazione consente la contornatura simultanea a 5 assi per componenti complessi del settore aerospaziale e di matrici/stampi.

Scenari applicativi

Guasto asse tornio doppia torretta:Un tornio CNC con torrette doppie sviluppa un allarme sull'asse X della seconda torretta. L'ispezione conferma che la fonte del guasto è la scheda dell'asse aggiuntivo A16B-1210-0430. La sostituzione della scheda ripristina il funzionamento dell'asse della seconda torretta.

Centro di lavoro a 5 assi Allarme 5° asse:Un centro di lavoro che esegue un controllo FANUC serie 10-MF sviluppa un allarme servo persistente sul 5° asse. Dopo aver confermato che l'azionamento e il motore funzionano, la scheda asse aggiuntivo A16B-1210-0430 viene identificata come guasto. La sostituzione della scheda risolve l'allarme.

Domande frequenti

D1: È possibile utilizzare A16B-1210-0430 con i CNC Serie 12 o Serie 16?

L'A16B-1210-0430 è progettato specificamente per le piattaforme CNC Serie 10 e Serie 11/110 dell'era analogica. I sistemi digitali FANUC della serie 12 e successive utilizzano diverse architetture di schede assi e diverse schede assi aggiuntivi. L'A16B-1210-0430 non è compatibile con i CNC con interfaccia asse digitale.

D2: Quali servoazionamenti CC sono compatibili con A16B-1210-0430?

La scheda si interfaccia con gli amplificatori di controllo della velocità CC della serie M di FANUC, in particolare i modelli 6047 e 6050. Si trattava dei servoazionamenti CC di ultima generazione della gamma di prodotti FANUC prima del passaggio ai servoazionamenti CA. La scheda funziona anche con la prima generazione di servoazionamenti CA FANUC per la Serie 10. I convertitori digitali CA FANUC successivi (serie Alpha, Beta) non sono compatibili con questa scheda di interfaccia analogica.

Q3: La rimozione dell'A16B-1210-0430 influisce sui canali dell'asse principale?

No. L'A16B-1210-0430 è una scheda puramente additiva: aggiunge due canali assi al sistema senza influenzare gli assi esistenti della scheda principale. La rimozione o la sostituzione dell'A16B-1210-0430 non interrompe i canali a 2 o 3 assi della scheda principale. Solo i due assi aggiuntivi (tipicamente il 5° e il 6°) sono influenzati dallo stato di questa plancia.

D4: Come viene posizionato l'A16B-1210-0430 nel rack del controller CNC?

La scheda si inserisce in uno slot definito nel rack del controller CNC Serie 10/11: lo slot designato per il modulo asse aggiuntivo. La posizione dello slot è specificata nel manuale di connessione hardware FANUC Serie 10/11. Il connettore sul bordo della scheda si interfaccia con il backplane del rack; i cavi del servoazionamento si collegano ai connettori del pannello frontale della scheda per i segnali di feedback dell'uscita analogica e del codificatore di impulsi.

Q5: Quali parametri CNC devono essere impostati dopo aver montato un A16B-1210-0430 sostitutivo?

I parametri per gli assi aggiuntivi: tipo di asse (lineare o rotativo), direzione di movimento, risoluzione del codificatore di impulsi (impulsi per giro del motore), assegnazione del nome dell'asse e guadagni del circuito di controllo, devono essere verificati dopo la sostituzione. Questi vengono conservati nella memoria dei parametri principali del CNC e non vengono modificati dalla sostituzione della scheda stessa. Tuttavia, confermando le impostazioni dei parametri prima di riportare la macchina in produzione si garantisce che gli assi aggiuntivi si comportino correttamente con la nuova scheda installata.
