Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-1211-0270 |

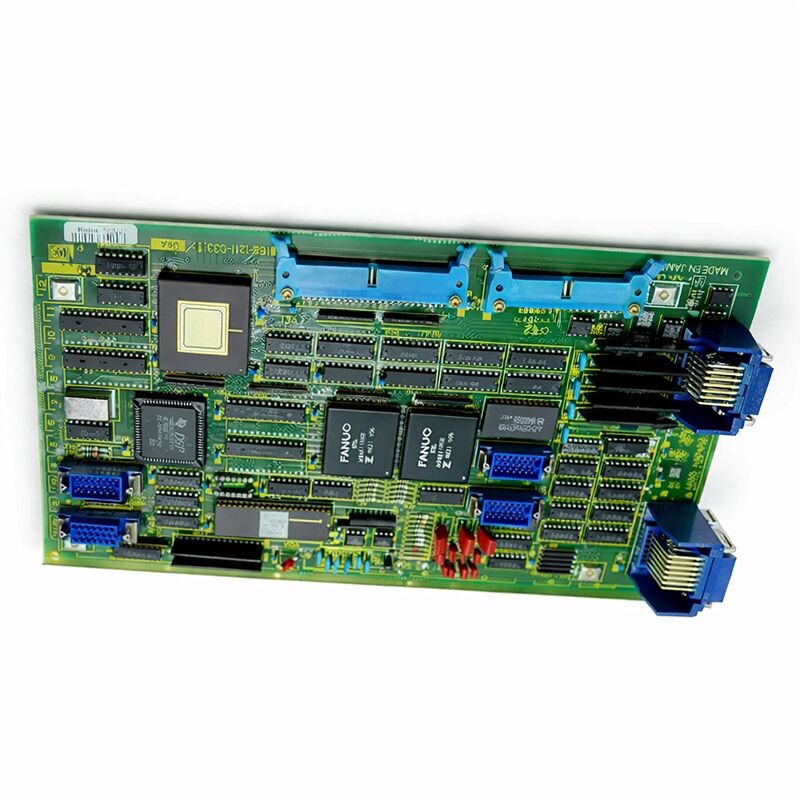

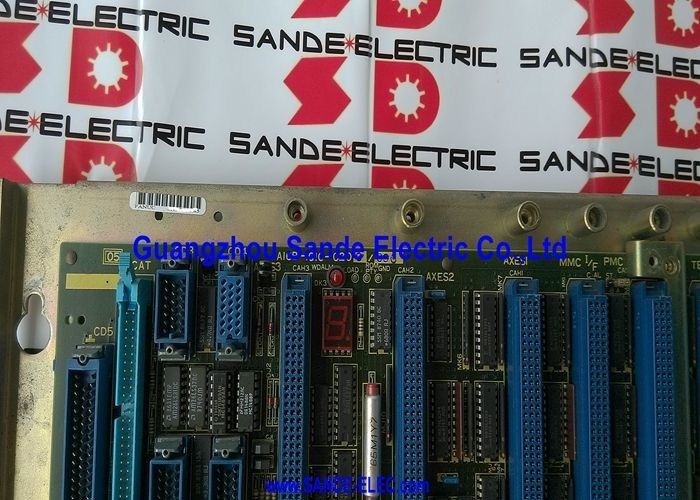

Numero della parte:A16B-1211-0270
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Controllo digitale PCB ad asse aggiuntivo (2 canali)
Serie di schede:A16B-1211
Sistemi compatibili:FANUC Sistema 10, Sistema 11
Numero di assi:2 (assi aggiuntivi)
Descrizione:10/11 Controllo digitale PCB ad asse aggiuntivo, 2 assi
L'A16B-1211-0270 è la scheda di controllo a due assi aggiuntiva per i controller CNC System 10 e System 11 di FANUC.Si tratta di una scheda di espansione non un controller autonomo che estende il numero di assi delle configurazioni CNC esistenti fornendo un servo control digitale per due assi aggiuntivi.
L'aggiunta di questa scheda a un impianto di base del sistema 10/11 consente alle macchine che richiedono più assi controllati di quanto non fornisca la configurazione standard di operare all'interno della stessa piattaforma di controllo comprovata.
Il sistema 10 e il sistema 11 di FANUC erano piattaforme CNC ad alte prestazioni progettate per applicazioni di lavorazione complesse ¢ grandi centri di lavorazione, linee di produzione multi-palette,con una lunghezza massima non superiore a 50 mm,.
Il numero di assi del controllore di base era spesso sufficiente, ma i progetti di macchine più esigenti necessitavano di ulteriore espansione.L'A16B-1211-0270 ha fornito tale espansione con due assi controllati digitalmente.
La scheda interfaccia con i servo drive digitali della sua epoca.e l'interfaccia digitale della scheda di espansione dell'asse corrispondeva a queste unità.
I due assi aggiuntivi serviti da questa scheda sono pienamente integrati nel sistema CNC, partecipano a un movimento coordinato con gli assi primari,appariranno nel programma della parte come assi regolabili standard, e rispondono agli stessi comandi G-code di qualsiasi altro asse del sistema.
| Parametro | Valore |
|---|---|
| Numero della parte | A16B-1211-0270 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Controllo digitale a due assi PCB adesivo a due assi |
| Serie di schede | A16B-1211 |
| Sistemi compatibili | FANUC Sistema 10, Sistema 11 |
| Assi aggiuntivi | 2 |
| Tipo di unità | Autoveicoli a motore |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato |
Il sistema 10 e il sistema 11 di FANUC facevano parte della linea di prodotti che posizionavano FANUC nella fascia alta del mercato CNC nella loro epoca.macchine utensili con capacità di lavoro elevata, elevati tassi di rimozione dei materiali e esigenze di precisione.
L'architettura di espansione dell'asse è stata una scelta di progettazione deliberata: costruendo il controller base attorno a un numero di assi definito e fornendo schede di espansione per applicazioni che ne necessitavano di più,FANUC ha creato una piattaforma flessibile in grado di servire una vasta gamma di modelli di macchine senza richiedere controller fondamentalmente diversi.
L'A16B-1211-0270 aggiunge due assi alla configurazione del sistema 10/11.
In una macchina che usa questa scheda,la logica di interpolazione del controller coordina tutti gli assi contemporaneamente .
Il programma della parte opera su tutti gli assi come un sistema unificato. Un contorno che richiede un movimento simultaneo su quattro o più assi viene eseguito con tutti gli assi che si muovono in coordinamento,Indipendentemente dalla scheda fisica che gestisce ciascun asse.
L'interfaccia digitale su questa scheda è stata una caratteristica chiave. Il controllo digitale dell'asse ha fornito una migliore immunità al rumore e un comportamento più coerente rispetto ai precedenti approcci di interfaccia di asse analogo.
Nel complesso ambiente elettrico di un grande armadietto per macchine CNC con cavi di alimentazione del motore, cavi di feedback dell'encoder,¢ l'integrità del segnale digitale è stata un vantaggio pratico.
Dal punto di vista della macchina, la scheda dell'asse aggiuntivo non è un supplemento opzionale sulle macchine che sono state costruite per richiedere la sua funzione, è essenziale quanto la scheda del controller principale.Una macchina progettata per la lavorazione simultanea a cinque assi non può eseguire le operazioni previste con soli tre assi controllabili.
Quando l'A16B-1211-0270 non funziona, i due assi aggiuntivi che serve diventano non disponibili e la capacità della macchina è ridotta a quanto il numero di assi primari rimanente consente.
Questa criticità significa che avere a portata di mano un riserva testato è prudente per le operazioni in cui le macchine del sistema 10/11 contribuiscono a piani di produzione che non possono facilmente assorbire i tempi di fermo non pianificati.
La scheda è abbastanza antica da richiedere un tempo di preparazione per procurarne una sostituzione.
La gestione proattiva dei pezzi di ricambio evita la situazione in cui un guasto della scheda si trasforma in un prolungato arresto della macchina.
L'A16B-1211-0270 è un prodotto della FANUC System 10/11 era board che hanno ormai diversi decenni di età.che appaiono in tutto il condizionamento di potenza e circuiti di elaborazione del segnale su questa scheda, hanno una durata di vita finita, misurata in anni nelle condizioni di funzionamento di un armadietto di controllo CNC.
Una scheda che mostra un comportamento irregolare ̇ guasti dell'asse intermittenti, allarmi che vanno e vengono senza una chiara causa meccanica o elettrica ̇ mostra spesso un degrado del condensatore in fase iniziale.Questo è un segno di invecchiamento piuttosto che un fallimento catastrofico., e spesso è reversibile attraverso il rinnovamento a livello di componente.
La sostituzione dei condensatori elettrolitici della scheda con nuovi componenti della stessa specifica ripristina il condizionamento dell'alimentazione e può riportare la scheda a un servizio affidabile per molti anni in più.
La ristrutturazione dei pannelli è un'opzione economica per componenti di questa età e scarsità.
Data la difficoltà di approvvigionamento di schede di sostituzione con le specifiche originali, una scheda ristrutturata e testata dal punto di vista funzionale è una risorsa di grande valore.
D1: Su un centro di lavorazione del sistema 11, il 4° e il 5° asse sono entrambi di allarme all'accensione. I primi tre assi sono normali.
Il guasto simultaneo di entrambi gli assi serviti dalla scheda di espansione, mentre gli assi primari rimangono normali, è il modello di guasto caratteristico per un guasto della scheda di espansione ad asse.Entrambi gli assi falliti condividono la tavola comune A16B-1211-0270.
Se i servo-azionamenti e i motori per il 4° e il 5° asse sono testati come indenni, la scheda di espansione è il principale sospettato.
Confirmare controllando se il connettore della scheda è completamente collegato prima di concludere che la scheda ha fallito.
D2: Solo uno dei due assi dell'A16B-1211-0270 genera un allarme. L'altro asse di espansione è normale. Questo indica la scheda o l'azionamento/motore?
Un guasto a un solo asse da una scheda di espansione a due assi è più ambiguo. Se la scheda ha un guasto di circuito a un solo canale (un circuito di ingresso o driver di uscita per quel canale specifico),la scheda può fallire su un asse mentre l'altro rimane funzionale.
Tuttavia, i guasti a asse singolo indicano più comunemente un guasto dell'azionamento, del motore o del cavo su tale asse specifico.
Se i componenti esterni sono confermati buoni, il circuito monocanale della scheda ha fallito.
D3: Dopo anni di servizio affidabile, gli assi aggiuntivi hanno iniziato a mostrare errori di posizione occasionali che si correggono da soli.
Gli errori di posizione autocorrettivi senza generazione di allarme suggeriscono disturbi intermittenti del segnale nel percorso dell'asse di espansione piuttosto che guasti assoluti dei componenti.
Le cause più probabili sono: un connettore con resistenza di contatto in via di sviluppo, un condensatore invecchiato sulla scheda che produce occasionali problemi di alimentazione che causano brevi disturbi del segnale di controllo,o un cavo con una connessione intermittente.
Ispezionare e ricollocare tutti i connettori nel percorso dell'asse di espansione.
Se la condizione persiste dopo il servizio del connettore, i condensatori della scheda sono il prossimo obiettivo.
D4: La scheda A16B-1211-0270 è stata rimossa ed esaminata. Diversi condensatori elettrolitici mostrano un rigonfiamento visibile o una perdita di elettroliti. La scheda può essere riparata?
Un rigonfiamento visibile o una perdita da condensatori elettrolitici indica che i condensatori hanno fallito e devono essere sostituiti.
I condensatori interessati devono essere dissolti e sostituiti con nuovi condensatori della stessa o di specifiche equivalenti.
La scheda deve essere pulita da eventuali residui di elettroliti, che sono chimicamente attivi e possono danneggiare tracce di PCB e componenti adiacenti se lasciati in posizione.
Dopo la sostituzione del condensatore, la scheda deve essere testata funzionalmente prima di essere reinstallata.
D5: La macchina del sistema 11 è in fase di disattivazione.
Il sistema 10 e il sistema 11 sono entrambi presenti nella compatibilità dell'A16B-1211-0270.
Whether a board pulled from a System 11 installation is directly usable in a System 10 machine depends on the specific controller configurations and any hardware or software version requirements that may differ between the two installations.
Verificare che i parametri di assegnazione dell'asse nella macchina bersaglio siano compatibili con la scheda;e confermare che non esistono differenze di configurazione hardware tra le interfacce di espansione dell'asse del sistema 10 e del sistema 11 prima dell'installazione.
