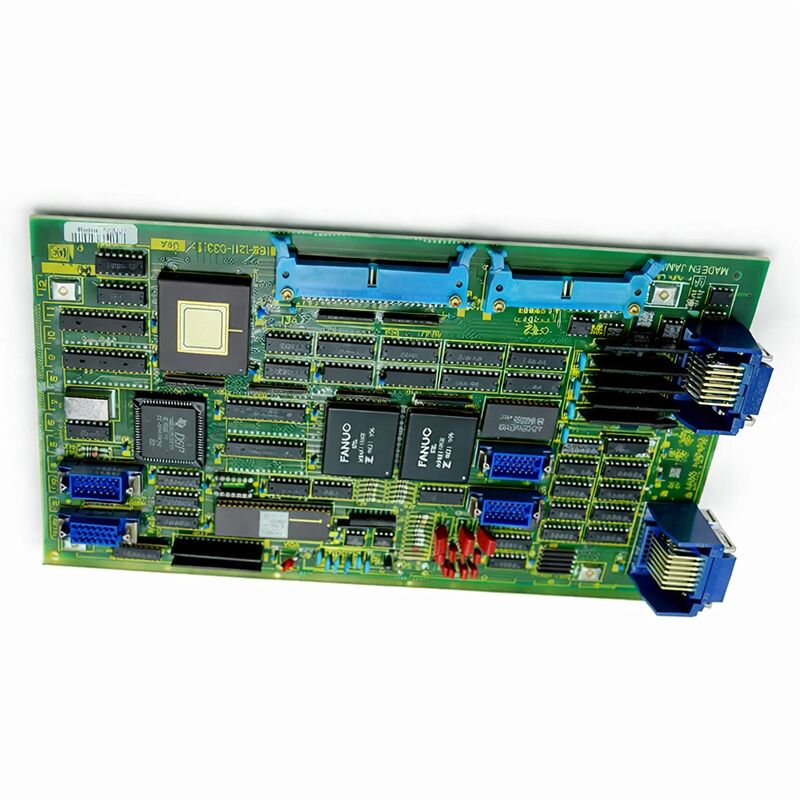

FANUC A16B-1211-0272 | Scheda PCB per Asse Digitale a Doppio Canale per System 10 / 11 — Interfaccia Drive Serie 6057, Origine Giappone

Codice Articolo: A16B-1211-0272

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda PCB per Controllo Asse Digitale Aggiuntivo a 2 Canali

Serie Scheda: A16B-1211

Sistemi Compatibili: FANUC System 11, 11A, 11M, 11T, 11F — e System 10

Canali Asse: 2 (controller periferico a doppio asse)

Drive Compatibili: Amplificatori servo AC digitali serie 6057 (anche serie 6058)

Ingresso Encoder: Segnale quadro pulse coder

Costruzione: Through-hole (non a montaggio superficiale)

Stato: Discontinuato dal Produttore

Panoramica

La A16B-1211-0272 è la scheda controller per assi digitali a doppio canale per le piattaforme CNC System 10 e 11 di FANUC. È una scheda asse periferica — non un controller autonomo — che aggiunge due assi servo controllati digitalmente a un'installazione System 10/11.

Lavorando insieme alla scheda controller principale e ad altre schede asse nel sistema, fornisce l'interfaccia servo digitale per i suoi due assi assegnati, collegando i comandi di posizione interpolata del controller alle unità servo AC digitali serie 6057 o 6058 che azionano il motore.

I System 10 e 11 erano le piattaforme CNC ad alta capacità di FANUC della loro generazione. Centri di lavoro, centri di tornitura e macchine di produzione complesse dotate di questi controller richiedevano un movimento coordinato multi-asse — alcuni richiedevano quattro, cinque o più assi controllati simultaneamente.

L'architettura della scheda asse periferica supportava questo consentendo ai costruttori di macchine e agli integratori di sistemi di combinare più schede asse attorno al controller principale, con ogni scheda che gestiva il proprio gruppo di assi assegnato.

La A16B-1211-0272, con la sua capacità a doppio canale, era centrale in questo schema di espansione.

La scheda riporta la designazione GE FANUC accanto ai marchi FANUC, riflettendo l'era della joint venture durante la quale molti di questi controller sono stati commercializzati. La costruzione non a montaggio superficiale conferisce alla scheda una robustezza che si è dimostrata valida per decenni nel servizio di macchine utensili.

I componenti through-hole sono individualmente accessibili per l'ispezione e, ove applicabile, la sostituzione.

Specifiche Chiave

Architettura Scheda Asse Periferica in System 10/11

I System 10 e 11 di FANUC sono stati progettati attorno a un modello di controllo assi distribuito.

La scheda controller principale gestiva il carico di elaborazione CNC generale — interpretazione del programma, calcoli di interpolazione, esecuzione PMC e gestione dell'interfaccia operatore.

Le schede asse gestivano le interfacce servo. Ogni scheda asse riceveva i comandi di posizione dal controller, calcolava la richiesta di velocità corrispondente e la inviava al drive servo per quell'asse.

La A16B-1211-0272 gestiva due assi contemporaneamente. In un centro di lavoro a quattro assi, ad esempio, due schede A16B-1211-0272 potevano servire tutti e quattro gli assi — una scheda per gli assi X e Y, un'altra per l'asse Z e un quarto asse.

In una macchina a cinque assi, le due schede più una scheda a canale singolo completavano il set. Il controller coordinava tutte le schede in tempo reale, in modo che tutti gli assi potessero muoversi simultaneamente in traiettorie precise e interpolate.

Il design a doppio canale della scheda riflette l'architettura pratica della sua epoca: due assi per scheda era il punto di equilibrio tra la complessità della scheda e la modularità del sistema.

Le schede a canale singolo servivano macchine in cui gli assi individuali avevano configurazioni diverse; le schede a doppio canale servivano il caso comune in cui coppie di assi potevano condividere una scheda.

Interfaccia Drive: Compatibilità Serie 6057 e 6058

Gli amplificatori servo AC digitali serie 6057 erano le unità di azionamento primarie abbinate al System 11 nella linea di prodotti FANUC all'epoca.

Questi drive ricevevano comandi di velocità digitali dalla scheda asse e li convertivano nella corrente del motore necessaria per raggiungere la velocità comandata.

Il percorso di feedback — dati di posizione dal pulse coder del motore — tornava attraverso la scheda asse al controller.

Il feedback del pulse coder è un segnale a onda quadra.

I circuiti di ingresso della scheda elaborano queste onde quadre, contando gli impulsi per determinare la posizione dell'asse. La precisione del conteggio della posizione determina la risoluzione della misurazione della posizione del controller.

L'interfaccia è stata progettata per i tipi di pulse coder utilizzati con i motori delle serie 6057/6058 del periodo.

La A16B-1211-0272 è stata progettata anche per funzionare con una gamma di interfacce mandrino e servo, accogliendo sia tipi di drive digitali che seriali, e in alcune configurazioni, interfacce analogiche.

Questa flessibilità l'ha resa adattabile alla varietà di progetti di macchine che incorporavano i controlli System 10/11.

Supporto Legacy e Manutenibilità

Le macchine System 10/11, sebbene vecchie secondo gli standard contemporanei, rimangono in produzione produttiva presso le officine che hanno investito in esse e le mantengono. La qualità meccanica di queste macchine è spesso eccellente.

L'elettronica è il componente con il limite di vita utile pratico — e tra l'elettronica, le schede asse sono tra le più probabili a necessitare di attenzione, dato il ruolo diretto che svolgono nel controllo servo.

La costruzione through-hole è un vantaggio di manutenibilità a questa età. I condensatori elettrolitici invecchiati — la modalità di guasto più comune legata all'età nei PCB di questa generazione — possono essere sostituiti utilizzando attrezzature di saldatura standard.

Una scheda che presenta comportamenti anomali degli assi, allarmi servo intermittenti o altri sintomi coerenti con un filtraggio dell'alimentazione degradato può spesso essere ripristinata tramite una sostituzione preventiva dei condensatori, estendendone notevolmente la vita utile.

FAQ

D1: Entrambi gli assi serviti dalla A16B-1211-0272 generano un allarme contemporaneamente all'accensione. I drive e i motori non presentano guasti indipendenti. È questa scheda la causa?

Allarmi simultanei a doppio asse all'accensione, con drive e motori confermati come funzionanti, è il modello caratteristico di una scheda asse che non riesce a completare la sua inizializzazione.

Entrambi gli assi condividono i circuiti comuni della scheda per l'alimentazione e la comunicazione con il controller.

Un guasto in questi circuiti condivisi influisce su entrambi gli assi allo stesso modo. Ispezionare e riposizionare i connettori della scheda per prima cosa. Se il riposizionamento non risolve gli allarmi, l'alimentazione della scheda o i circuiti di interfaccia richiedono riparazione o sostituzione.

D2: Solo uno dei due assi su questa scheda genera un allarme, mentre l'altro è normale. Ciò significa che il circuito a canale singolo della scheda è guasto, o la causa potrebbe essere esterna?

Allarmi a singolo asse con un canale normale e uno guasto sono più probabilmente dovuti a cause esterne piuttosto che a un guasto a canale singolo a livello di scheda. L'unità di azionamento, il motore o il cavo dell'encoder per l'asse interessato sono i primi elementi da controllare.

I guasti a canale singolo della scheda si verificano, ma i guasti ai connettori e ai drive sono considerevolmente più comuni.

Verificare il collegamento del drive, del motore e del feedback dell'encoder per l'asse guasto prima di concludere che la scheda sia difettosa.

D3: La macchina funziona normalmente a basse velocità ma produce errori di inseguimento eccessivi durante la traslazione rapida su entrambi gli assi serviti da questa scheda. Altri assi non sono interessati. Cosa potrebbe causare questo?

Errori di inseguimento in traslazione rapida che non compaiono a bassa velocità suggeriscono che il segnale di comando di velocità dalla scheda non raggiunge le unità di azionamento in modo pulito a livelli di richiesta più elevati. Ciò può essere causato da componenti degradati di condizionamento del segnale — condensatori o resistori — nei circuiti di uscita di velocità della scheda.

Può anche indicare una resistenza di contatto del connettore che è insignificante a basse frequenze ma causa attenuazione del segnale alle frequenze di aggiornamento più elevate necessarie durante la traslazione rapida.

D4: È stata ottenuta una scheda A16B-1211-0272 sostitutiva ma riporta un suffisso di revisione hardware diverso. È sicuro installarla?

Piccole modifiche alla revisione hardware all'interno dello stesso numero di parte base rappresentano tipicamente miglioramenti dei componenti o del layout che mantengono la compatibilità retroattiva. Le schede di revisione successive installate al posto di quelle precedenti sono generalmente compatibili.

Tuttavia, confermare la compatibilità con la documentazione della macchina o con una risorsa di assistenza FANUC qualificata prima dell'installazione è l'approccio responsabile, in particolare per macchine di produzione di alto valore dove i tempi di inattività dovuti a un'installazione incompatibile sarebbero costosi.

D5: Il costruttore della macchina non è più in attività. Come si possono determinare i parametri di assegnazione corretti degli assi per la scheda sostitutiva?

I manuali hardware FANUC per System 10/11, che descrivono la configurazione della scheda asse e le assegnazioni dei parametri, sono separati dalla documentazione del costruttore della macchina e sono disponibili tramite la rete di documentazione FANUC e fornitori specializzati di documentazione industriale.

Questi manuali descrivono le impostazioni dei parametri che assegnano i canali di ciascuna scheda asse a numeri di asse specifici nel controller.

Con il backup dei parametri del controller (se disponibile) e il manuale hardware, è possibile stabilire la configurazione corretta.
